網線水晶頭怎么接?網線水晶頭接法口訣順序及接法圖解詳細步驟

2022-04-16 18:44:58
字體:
來源:轉載
供稿:網友

最近,有用戶想要自己學習制作一根網線,購買了網線和水晶頭,并將制作網線所需的網線鉗和網線測試儀一同購買了,但是買回來之后,發現不知道如何接。那么網線水晶頭怎么接?下面武林網分享一下網線水晶頭接法口訣順序及接法圖解詳細步驟。

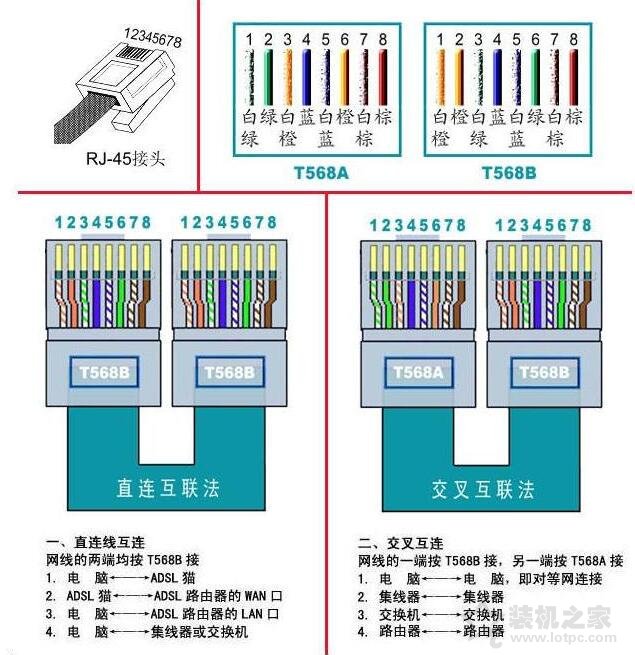

先來看看網線水晶頭接法圖解吧。

網線水晶頭接法圖解

網線水晶頭接法圖解

絕大數的情況下,我們一般都是采用兩頭都是T568B直連互聯法,關于網線水晶頭接法口訣順序,我們只需要記住網線排序(白橙,橙,白綠,藍,白藍,綠,白棕,棕),兩頭都是采用這個排序就可以了。

網線水晶頭接法圖解詳細步驟教程

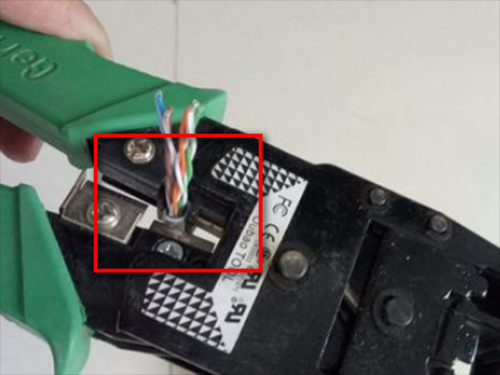

1、首先我們使用網線鉗中間的圓形處將網線外皮剝掉,小心翼翼的轉著割,千萬不要將里面的八根雙絞線也割壞了。

網線水晶頭接法口訣順序及接法圖解詳細步驟

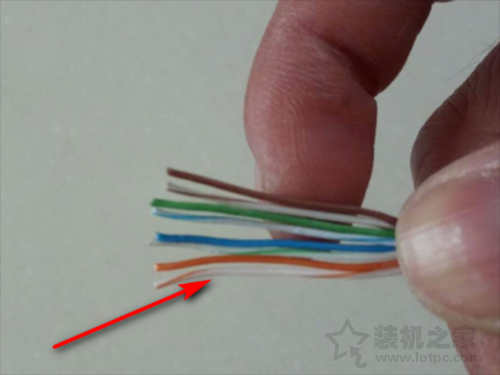

2、網線外皮剝掉之后,我們將八根雙絞線按(白橙,橙,白綠,藍,白藍,綠,白棕,棕)進行排序,如下圖所示。

網線水晶頭接法

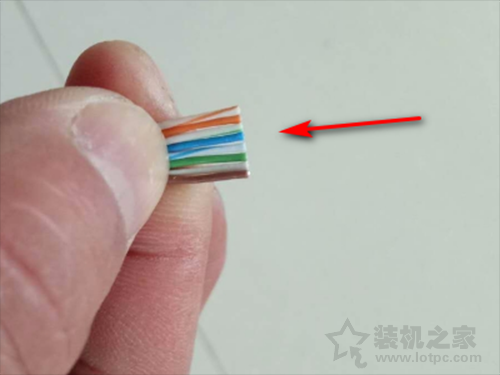

3、使用網線鉗的切刀將多余的網線剪整齊,如下圖所示。

網線水晶頭接法口訣順序及接法圖解詳細步驟

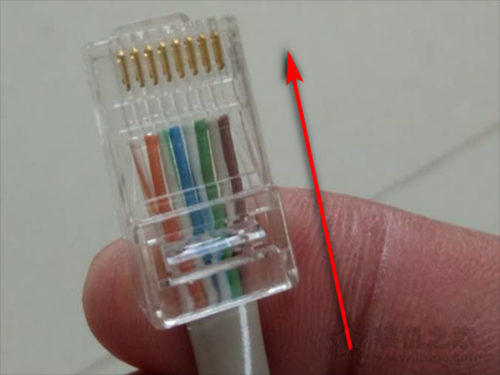

4、將水晶頭銅片向上,如下圖所示,將排列好的網線插入里面。

網線水晶頭怎么接?

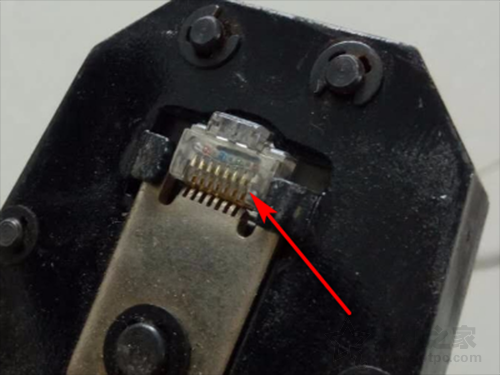

5、最后使用網線鉗將它夾緊即可,另一頭網線水晶頭接法的方法相同,無需我多說了吧。

網線水晶頭怎么接?網線水晶頭接法口訣順序及接法圖解詳細步驟

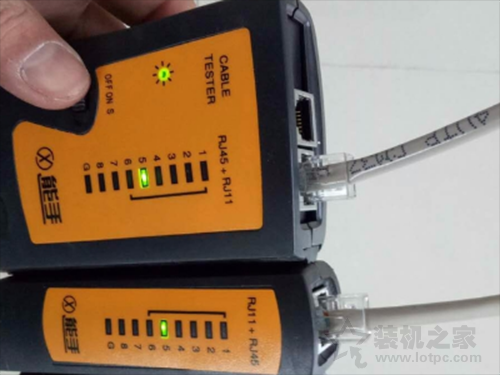

6、最后我們使用網線測試儀,來檢測一下通不通,細心觀察主機和副機兩排顯示燈上的數字,是否同時對稱顯示,若對稱顯示,即代表該網線良好,若不對稱顯示或個別燈不亮,就是代表網線斷開或制作網線頭時線芯排列錯誤。

網線水晶頭怎么接?網線水晶頭接法口訣順序及接法圖解詳細步驟

當然如果沒有網線測試儀也是沒有關系的,我們直接使用插到路由器與電腦連接看看是否可以上網就可以了,希望本文能夠幫助到大家。
