第一步：設置NAPT規則

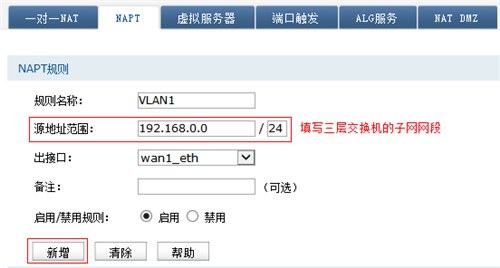

登錄路由器的管理界面，點擊 轉發規則 >> NAT設置 >> NAPT，自定義規則名稱，源地址范圍填寫三層交換機的子網網段。添加192.168.0.0/24網段的規則，如下圖所示：

出接口：連接寬帶上網的WAN接口。

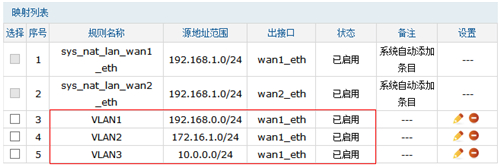

按照同樣的方法，添加另外兩個網段的規則，設置完成后，總規則如下：

第二步：設置靜態路由

點擊 傳輸控制 >> 路由設置，添加靜態路由規則。

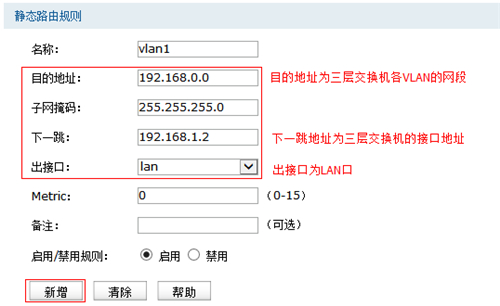

自定義規則名稱，目的地址填寫三層交換機各VLAN的網段地址，下一跳地址填寫三層交換機連接路由器的接口地址，出接口選擇LAN口，如下圖所示：

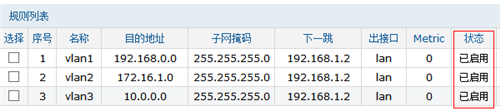

同樣的方式，添加其它網段的靜態路由規則，設置完成后，總規則如下：

第三步：保存配置

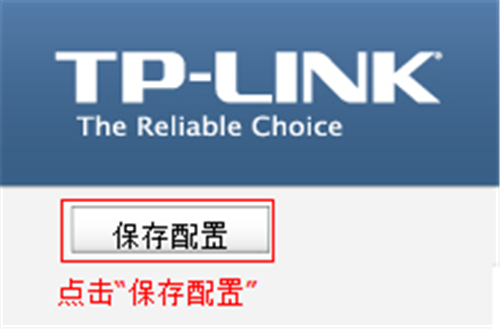

設置完成后，在管理界面左上角，點擊保存配置。

注意：如果未點擊保存配置，設備在斷電重啟后，配置將丟失。

至此，路由器設置完成，三層交換機下的各網段對應的電腦均可通過路由器實現共享上網。
