Wifi設備監管

公司通過監管系統維護Wifi設備屬性、采集Wifi設備監控?cái)?shù)據。當需要Wifi設備上、下線時，通過監管系統操作完成設備的添加、下線，同時可通過系統修改、增加設備屬性信息，如：設備mac地址、設備型號、設備地理位置等。設備上線后，會定期向系統推送監控?cái)?shù)據，從而完成設備監控?cái)?shù)據的采集。采集數據包含：cpu、內存、連接數、Wan口流量與流速、2.4G與5G模塊的信道數據等。

通過分析監控?cái)?shù)據指標、分析設備運行狀態，動態將問題設備的運行狀態修改為：預警、報警。借助系統，網絡部門可以快速獲取問題設備列表、了解設備分布、查詢歷史監控指標。同時，也可以精確鎖定老設備從而方便設備升級，或者為長期負載率較高的位置擴充Wifi設備提供數據依據；

功能需求

1、管理Wifi設備，通過系統上線新設備、下線老設備；

2、系統擁有分組管理能力、標簽檢索能力；

3、高并發海量監控?cái)?shù)據采集能力；

4、管理所有設備的地理分布；

5、查詢某一區域內所有設備的位置；

6、查詢【某設備】在【某段時間】【不同指標】的監控?cái)?shù)據；

7、低成本持久化所有數據，挖掘數據潛在價值 等等....

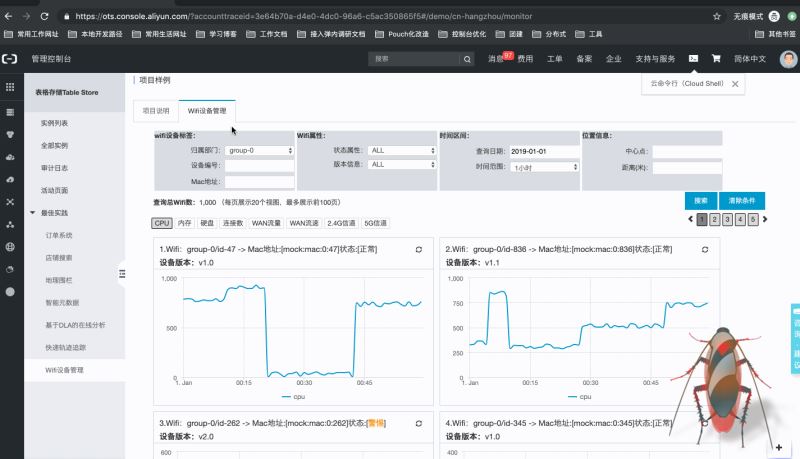

系統樣例，如下所示：官網控制臺地址：項目樣例

技術需求

通常，用戶在設計方案是會重點考慮以下四個主要的技術需求：

第一、需要有強大的查詢、統計能力，實現Wifi設備的管理；

第二、支撐設備高并發的監控?cái)?shù)據采集，數據庫需要強大的寫入性;

第三、數據持久化需求導致數據膨脹，但歷史監控?cái)?shù)據多為冷數據，存儲成本需要盡可能低； 第四、監控?cái)?shù)據未來挖掘潛在價值較高，產品下游需要有較好的計算生態；

表格存儲方案

表格存儲（Tablestore）在四個重要技術需求上完全滿足要求：

其一、表格存儲新商業化不久的多元索引（SearchIndex）功能支持多維檢索、GEO查詢等功能，完全滿足元數據管理需求；

其二、基于LSM tree打造的分布式NoSQL數據庫，可以輕松應對海量高并發，零運維輕松應對數據量的不斷膨脹，理論上無上限；

其三、表格存儲按量計費，提供容量型、高性能型兩種實例類型，容量型對冷數據更適宜，提供了更低存儲成本；

其四、更重要的，表格存儲擁有較為完善的計算生態，提供全、增量通道服務，提供流、批一體的計算體系，對未來監控?cái)?shù)據價值挖掘提供渠道；

表格存儲在時序場景需求的技術點上擁有極高的匹配，而基于時序場景打造的時序模型（Timestream）更是將時序場景通用功能，封裝成易用的接口，使用戶更容易的基于表格存儲打造Wifi設備監管系統；

數據結構設計

首先，我們?cè)谠诒砀翊鎯?chǔ)中抽象出兩類數據，分別是meta類數據（設備元數據）、data類數據（監控?cái)?shù)據）；下面對兩類數據做簡單介紹。

WiFi設備元數據

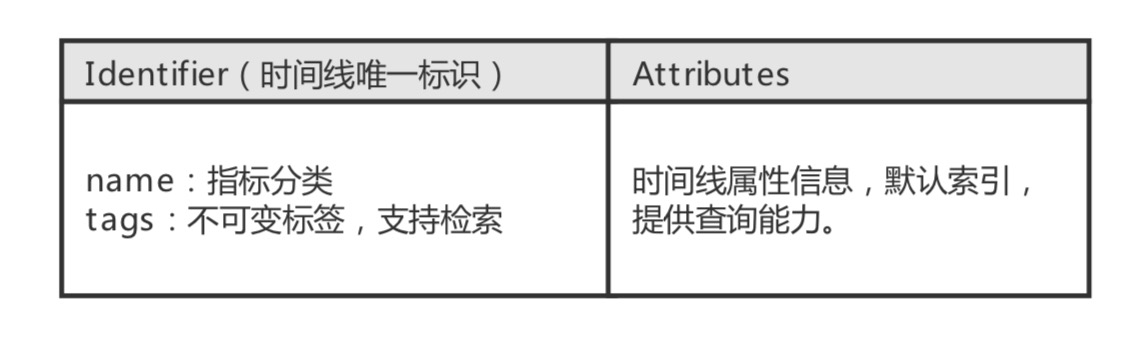

meta數據管理著用戶時間線的屬性信息，支持指標、標簽、屬性、地理位置、更新時間等參數，模型會為所有屬性創建相應的索引，提供多維度條件組合查詢（包含GEO查詢）。其中Identifier是時間線的標識，包含兩部分：name部分（監控指標標識）、tags部分（固有不可變參數集合）。

在本樣例中，我們將“wifi”作為指標分類，mac地址作為不可變tag，而將其他屬性作為可變Attributes存放為屬性信息；

設備監控?cái)?shù)據

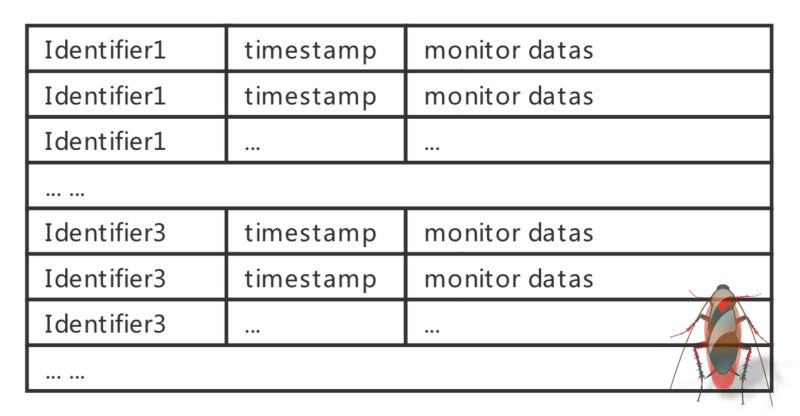

data數據管理著各個時間線的監控狀態數據，可以為量化數據、地理位置、文字表述任意類型。data數據按照+有序排列，因而同一時間線的所有數據基于時間有序，這種數據存儲方式，極大的提升了時間線的查詢效率。

我們將設備的十幾個監控?cái)?shù)據某一時間點的監控?cái)?shù)據存放為一行數據，不同屬性對應不同列；依據不同測監控維度，用戶只需提供不同的columnToGet字段，獲取不同監控維度的部分指標數據，即可對應不同監控指標，如：WAN口流量：對應wan_total_in與wan_total_out兩個字段；

讀、寫接口

寫數據

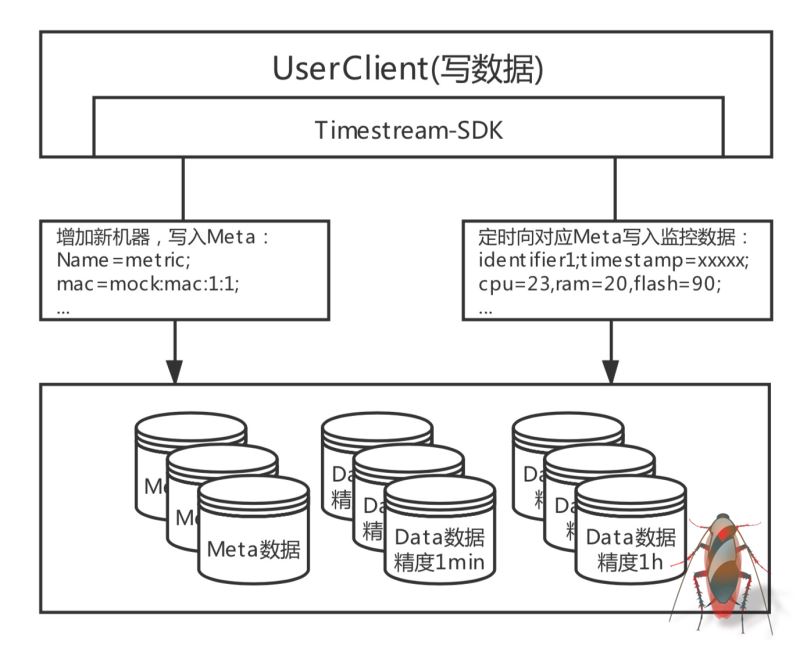

寫數據提供兩類接口：Wifi設備添加、監控?cái)?shù)據寫入

• Wifi設備添加：如果新增一個Wifi設備，需要首先向meta表中插入一條設備meta數據，通過metaTable.put(Meta)創建或修改meta信息；
• 監控?cái)?shù)據寫入：創建完meta后，wifi設備端就可以定時、周期性地采集監控?cái)?shù)據，并將數據推送、寫入到data表；模型設計上可支持多精度表管理，用戶可以根據自身需求管理多個精度的data數據

讀數據

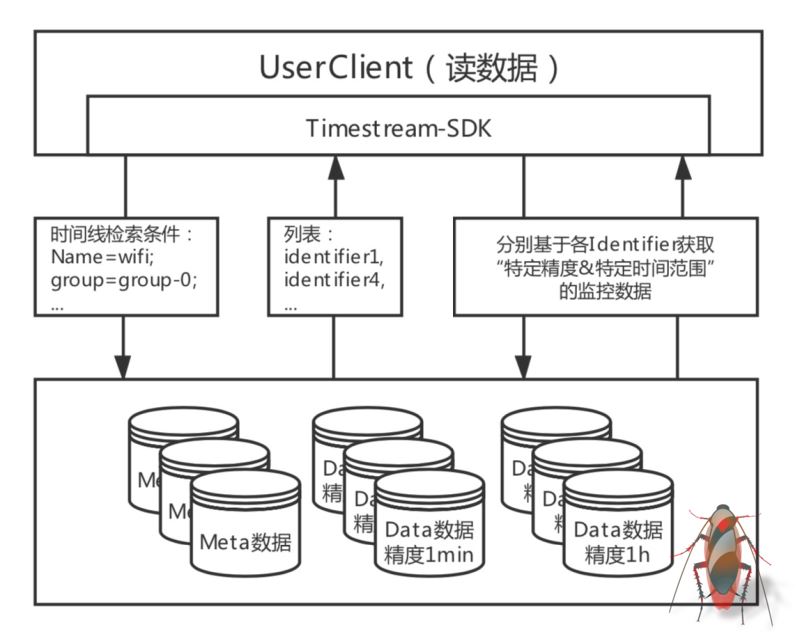

與寫數據一樣，針對兩類數據提供了兩類讀接口：Wifi設備查詢、監控?cái)?shù)據讀取

• Wifi設備查詢：根據設備分組、設備狀態、地理位置等多維度條件組合，獲取對應wifi設備列表，掌握設備的最新狀態；
• 監控?cái)?shù)據讀取：基于單個meta的Identifier，獲取該設備某段時間內、某一指標的監控?cái)?shù)據

核心代碼

SDK與樣例代碼

SDK：時序模型Timestream模型集成于表格存儲的SDK中，已在4.11.0版本中支持：

<dependency> <groupId>com.aliyun.openservices</groupId> <artifactId>tablestore</artifactId> <version>4.11.0</version></dependency>

代碼開源：https://github.com/aliyun/tablestore-examples/tree/master/demos/WifiMonitor

創建數據表

在創建完成實例后，用戶需要通過時序模型的sdk創建相應的meta表、data表： 不同精度監控?cái)?shù)據存放不同表，用表名作區分，根據不同range的查詢，需要不同精度的監控?cái)?shù)據，實例中僅用了一個精度，用戶可根據自身需求設計多個表；

private void init() { AsyncClient asyncClient = new AsyncClient(endpoint, accessKeyId, accessKeySecret, instance); TimestreamDBConfiguration conf = new TimestreamDBConfiguration("metaTableName"); TimestreamDBClient db = new TimestreamDBClient(asyncClient, conf);}public void createTable() { db.createMetaTable(Arrays.asList( new AttributeIndexSchema("group", AttributeIndexSchema.Type.KEYWORD), new AttributeIndexSchema("id", AttributeIndexSchema.Type.KEYWORD), new AttributeIndexSchema("status", AttributeIndexSchema.Type.KEYWORD), new AttributeIndexSchema("version", AttributeIndexSchema.Type.KEYWORD), new AttributeIndexSchema("location", AttributeIndexSchema.Type.GEO_POINT) )); db.createDataTable("dataTableName");}

數據寫入

數據寫入主要分兩部分，meta表添加新Wifi設備、data表采集設備監控?cái)?shù)據

添加新Wifi設備（meta表寫入）

//metaWriter對應meta表，提供讀、寫接口TimestreamMetaTable metaWriter = db.metaTable();//identifier作為時間線的身份標識（unique），含：Name、Tags，TimestreamIdentifier identifier = new TimestreamIdentifier.Builder("wifi") .addTag("mac", "mock:mac:1:1") .build();//基于identifier創建meta對象，并為meta設置更多屬性，Attributes為屬性參數TimestreamMeta meta = new TimestreamMeta(identifier) .addAttribute("group", "group-1") .addAttribute("id", "id-1") .addAttribute("version", "v1.0") .addAttribute("status", "normal") .addAttribute("location", "30,120");//創建新的時間線，然后寫入監控?cái)?shù)據metaWriter.put(meta);

采集Wifi設備監控?cái)?shù)據（data表寫入）

//dataWriter分別對應data表，提供讀、寫接口TimestreamDataTable dataWriter = db.dataTable("dataTableName");TimestreamMeta meta；//meta上一步已經構建//創建新的時間線，然后寫入監控?cái)?shù)據dataWriter.asyncWrite( meta.getIdentifier(),//Identifier identifier new Point.Builder(i, TimeUnit.SECONDS) .addField("cpu", 30) .addField("ram", 29) .addField("flash_used", 20) .addField("flash_total", 1048576) .build());

數據讀取

數據讀取分為兩類：Wifi設備列表查詢與設備監控?cái)?shù)據查詢

查詢Wifi設備列表（meta表讀取）

//reader對應meta表，提供讀、寫接口，此處名字為突出讀功能TimestreamMetaTable metaReader = db.metaTable();//構建篩選條件Filter filter = new AndFilter(Arrays.asList( Name.equal("wifi"), Tag.equal("mac", "mock:mac:1:1"), Attribute.inGeoDistance("location", "30,120", 100000)));Iterator<TimestreamMeta> iterator = metaReader .filter(filter) .fetchAll();while (iterator.hasNext()) { TimestreamMeta meta = iterator.next();//deal with metas}

獲取Wifi設備的監控?cái)?shù)據（data表讀取）

//dataWriter分別對應data表，提供讀、寫接口TimestreamDataTable dataReader = db.dataTable("dataTableName");TimestreamMeta meta；//基于已獲取的meta列表，分別獲取每個時間線的有序監控?cái)?shù)據Iterator<Point> iterator = reader.get(meta.getIdentifier()) .select("flash_used", "flash_total")//設置返回的列 .timeRange(TimeRange.range(0, Long.MAX_VALUE, TimeUnit.SECONDS)) .fetchAll();while (iterator.hasNext()) { Point point = iterator.next();//deal with points long timestamp = point.getTimestamp(TimeUnit.MILLISECONDS);//毫秒單位時間戳 long flashUsed = point.getField("flash_used").asLong();//獲取該點long類型的數據大小監控 long flashUotal = point.getField("flash_total").asLong();//獲取該點long類型的數據大小監控}
