老IDE光驅改SATA接口的圖文教程

2020-10-24 13:06:16
字體：大 中 小
來源：轉載
供稿：網友
今天小編又來和大家見面了，不過在分享的前提，首先弱弱地問下大家，老的IDE光驅大家都是怎么處理的？又懂得處理嗎！
由于現在很多主板都不再有IDE的接口了，老光驅在新主板上便失去了用武之地。這不，我手頭正好有倆IDE接口的光驅，一個建興的DVD-R和一個三星的DVD-RW，不甘心啊，身為技術宅的我怎能容忍這種情況的發生？！
于是。。
淘寶上有很多賣那種IDE轉SATA接口的模塊，價格雖然不貴，但總覺得裸露的電路板不是很好看。當然這種轉換板還是適合動手能力不強的朋友的。

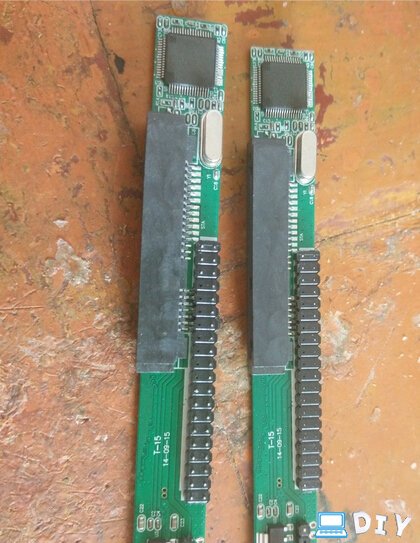

哈哈反正我是不喜歡上面那種，找了半天，終于發現個適合我口味的。這個轉換板可以焊到光驅的PCB上，不再是裸露的了。果斷買了倆~

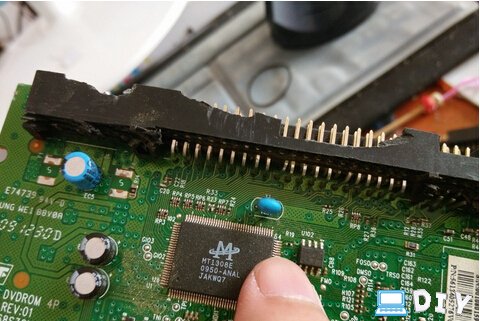

轉換板還沒到手，我先處理下光驅的PCB吧。這事挺鬧心，因為手頭沒有焊臺，40pin的焊針沒法一下搞定。然后我想了個辦法。用電磨將焊針全部切斷，這樣IDE的插座就能很容易拆卸下來了。

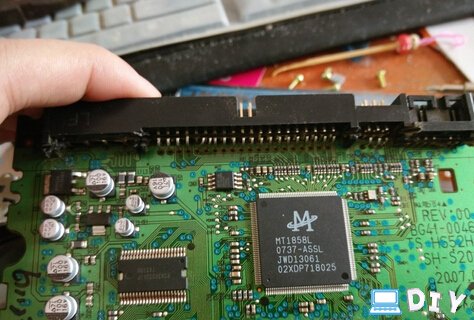

用鉗子各種摳，哈哈~

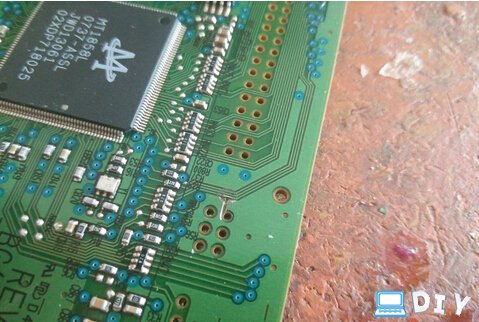

注意PCB上那個缺口，電磨砂輪切過頭了- -一個走線被割斷了。沒辦法又得刮掉阻焊油墨用焊錫連上。。。失誤失誤

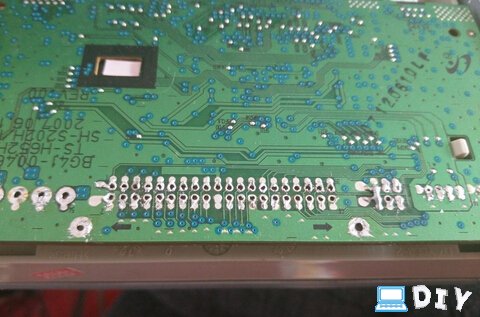

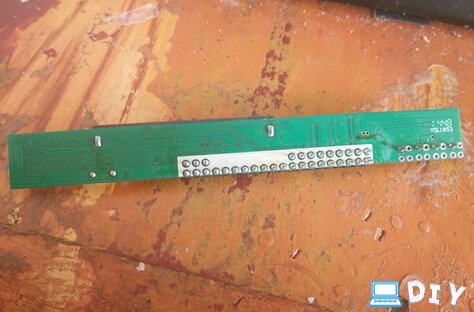

在IDE插座被移除之后，所有的插針挨個拿了下來。然后還得把MASTER那兩個引腳焊上。

呦吼，轉接板終于到了，動手！

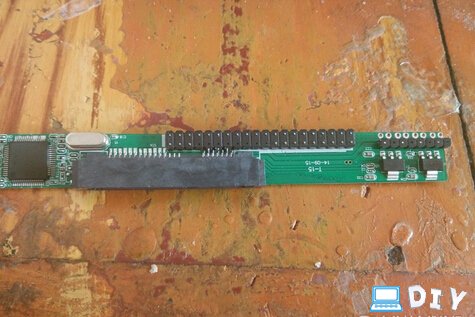

轉接板上并不是40PING的插針，少了一些。IDE信號定義這個咱沒深挖過，無所謂了。

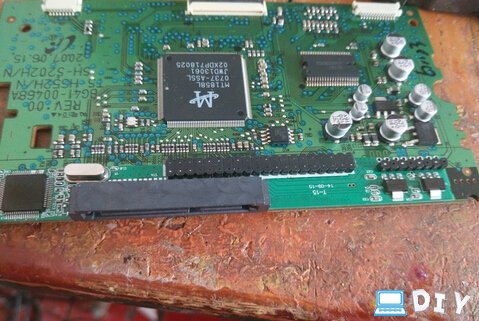

三星的這個很輕松就搞定了。然后建興的這個遇到點問題。那個4PIN電源插針位置不對。沒轍了，拆吧~

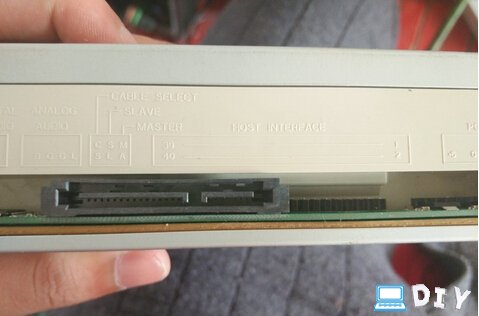

一頓折騰建興光驅的也搞好了。最后做了下測試，不知道為啥這轉換板在B85平臺上用的時候開機特慢，然后A88的平臺下測試正常。倆光驅寶刀未老，繼續服役嘍~
