搭建虛擬局域網。

在路由器上配置DHCP地址池，動態給局域網里的主機配置地址。

配置以太網通道實現冗余備份，負載均衡。

二、實驗拓?fù)?/strong>

三、實驗步驟

1、按照拓?fù)鋱D連接鏈路

2、劃分vlan

1）在S1上劃分vlan2和vlan3

S1(config)#vlan 2

S1(config-vlan)#exit

S1(config)#vlan 3

S1(config-vlan)#exit

S1(config)#int range f0/1-2

S1(config-if-range)#switchport mode access

S1(config-if-range)#switchport access vlan 2

S1(config-if-range)#exit

S1(config)#int range f0/3-4

S1(config-if-range)#switchport mode access

S1(config-if-range)#switchport access vlan 3

2）在S2上劃分vlan2和vlan3

S2(config)#vlan 2

S2(config-vlan)#exit

S2(config)#vlan 3

S2(config-vlan)#exit

S2(config)#int ran f0/1-2

S2(config-if-range)#swi m a

S2(config-if-range)#sw ac vlan 2

S2(config-if-range)#exit

S2(config)#int ran f0/3-4

S2(config-if-range)#sw m a

S2(config-if-range)#sw ac vlan 3

S2(config-if-range)#exit

3、在S1和S2之間的鏈路配置以太網通道，實現冗余備份，負載均衡。

1）在S1上配置trunk，并配置EthernetChannel

S1(config)#int range f0/22-24

S1(config-if-range)#sw mode trunk

S1(config-if-range)#channel-group 1 mode on

S1(config-if-range)#no shutdown

2）在S2上配置trunk，并配置EthernetChannel

S2(config)#int range f0/22-24

S2(config-if-range)#sw mod trunk

S2(config-if-range)#channel-group 1 mode on

S2(config-if-range)#no shutdown

4、在PC1上配置IP：192.168.2.1/24；在PC5上配置IP：192.168.2.2/24

在PC4上配置IP：192.168.3.1/24；在PC8上配置IP：192.168.3.2/24

ping測試，相同vlan間可以通信

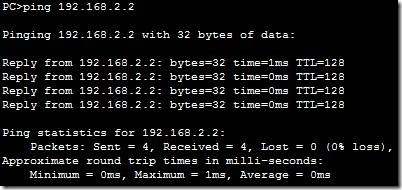

1）PC1 ping PC5

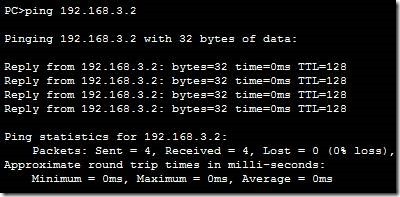

2）PC4 ping PC8

5、在路由器DHCP上配置dhcp地址池，給本vlan的PC機分配除指定地址外的地址

1）在DHCP上配置vlan2 的地址池

DHCP(config)#int f0/0

DHCP(config-if)#ip add 192.168.2.254 255.255.255.0

DHCP(config-if)#no shutdown

DHCP(config)#ip dhcp pool vlan2_pool

DHCP(dhcp-config)#network 192.168.2.0 255.255.255.0

DHCP(dhcp-config)#default-router 192.168.2.254

DHCP(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.2

2）在S1上將F0/10端口劃分到vlan2，用于給vlan2里的PC分配地址

S1(config)#int f0/10

S1(config-if)#switchport acc vlan 2

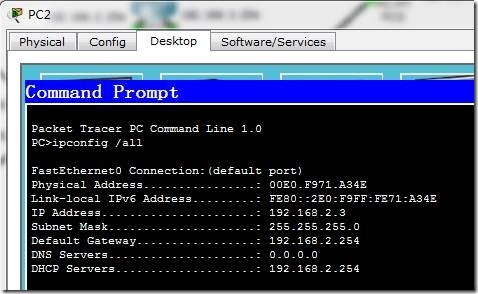

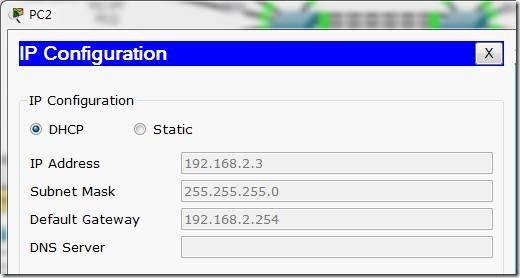

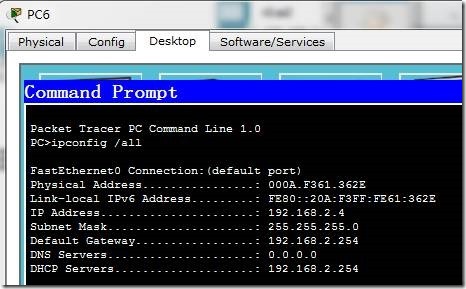

3）設置PC2和PC6用DHCP動態獲取IP地址

4）在DHCP上配置vlan3的地址池

DHCP(config)#int f0/1

DHCP(config-if)#ip add 192.168.3.254 255.255.255.0

DHCP(config-if)#no shutdown

DHCP(config)#ip dhcp pool vlan3_pool

DHCP(dhcp-config)#network 192.168.3.0 255.255.255.0

DHCP(dhcp-config)#default-router 192.168.3.254

DHCP(config)#ip dhcp excluded-address 192.168.3.1 192.168.3.2

5）在S2上將F0/10端口劃分到vlan3，用于給vlan3里的PC分配地址

S2(config)#int f0/10

S2(config-if)#switchport acc vlan 3

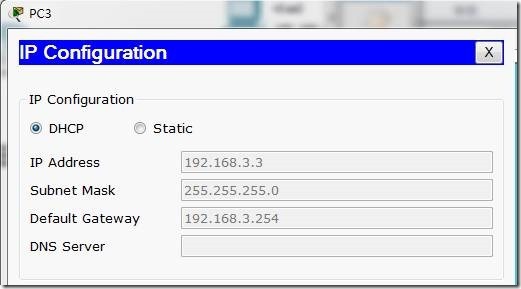

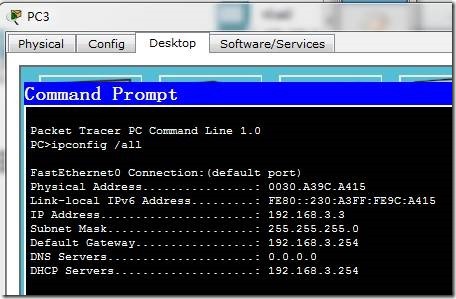

6）設置PC3和PC7用DHCP動態獲取IP地址
