二層交換機是不能實現vlan間通訊的，這就需要三層路由功能，而3560默認情況下是二層交換機，這就需要多交換機進行一些配置，實現vlan間的通訊，下面通過具體實驗對其進行講解，如需具體學習，謝謝大家的支持。

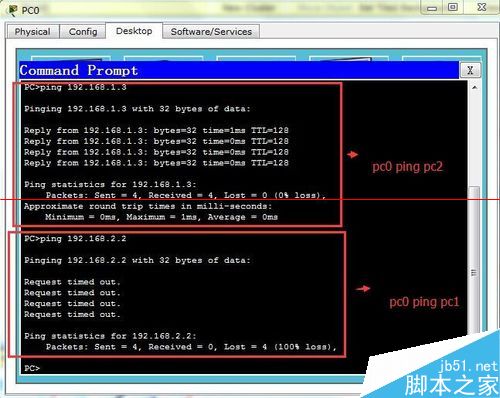

1、打開思科模擬軟件----按如圖配置拓?fù)鋱D---將pc0、pc1、pc2配置地址為192.168.1.2 255.255.255.0,192.168.2.2 255.255.255.0,192.168.1.3 255.255.255.0----pc0 ping pc1不能ping通，pc0 ping pc2能ping通。

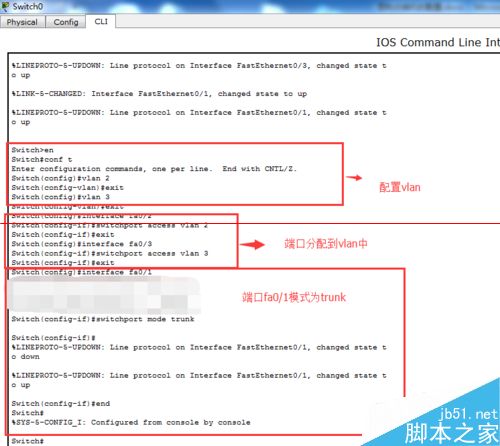

2、s2960的配置----進入特權模式配置vlan2和vlan3----將fa0/2端口分配到vlan2中，將fa0/3配置到vlan3中----將fa0/1端口模式配置成trunk----end----copy run start

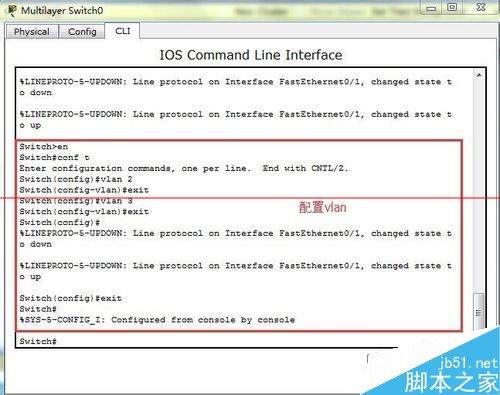

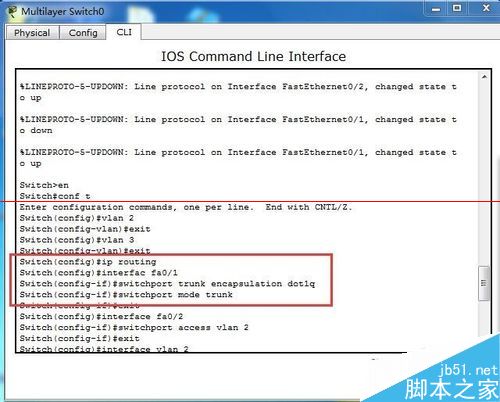

3、3560交換機的配置----進入特權模式配置vlan2和vlan3----在特權模式下輸入ip routing開啟三層路由----進入端口fa0/1將將其trunk封裝802.1Q的幀格式----將端口模式配置為trunk

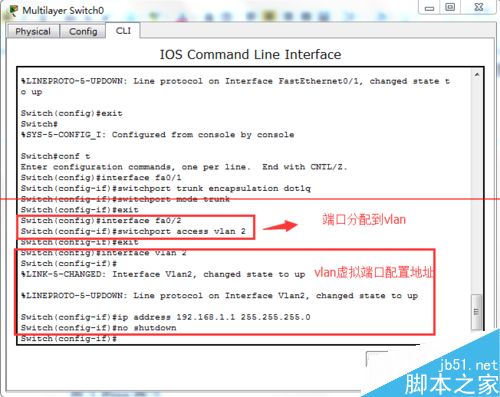

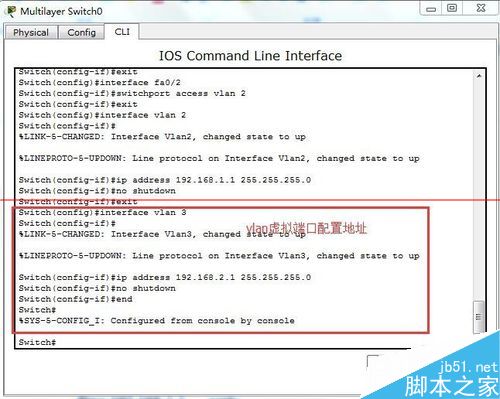

4、3560交換機進入fa0/2端口將其分配給vlan2中----在特權模式下輸入interface vlan 2，配置vlan虛擬接口---輸入ip address 192.168.1.1 255.255.255.0----同理配置vlan3地址為192.168.2.1 255.255.255.0----end----輸入copy run start配置結束。

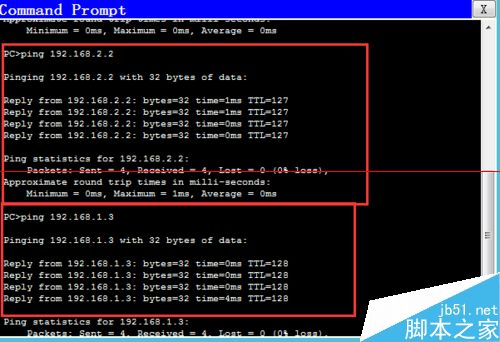

5、測試vlan的通訊----pc0 ping pc2可以ping通，pc0 ping pc1也可以ping通，證明配置成功。

注意事項：注意輸入ip routing開啟三層路由，3560交換機是核心，配置是關鍵。
