如果我們要對交換機下面的數據流量進行抓包的話；那么就需要在交換機上配置鏡像端口；也就是說24端口鏡像了23端口的所有數據；然后你吧電腦接在24端口上就能抓包到23端口的所有數據；下面我們就用華為S5700交換機來演示如何配置端口鏡像

1、演示環境中是通過電腦的com接口連接華為交換機的，你也可以通過telnet來操作

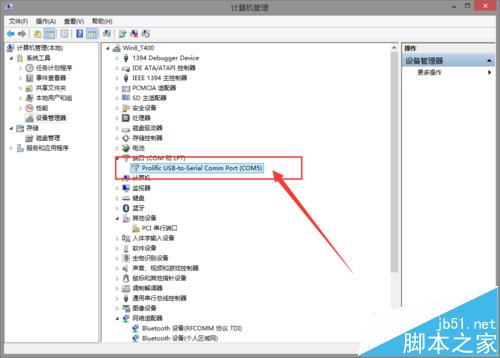

2、先確認你電腦的com接口編號

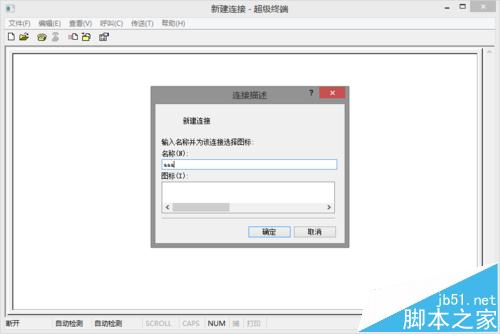

3、然后運行超級終端工具

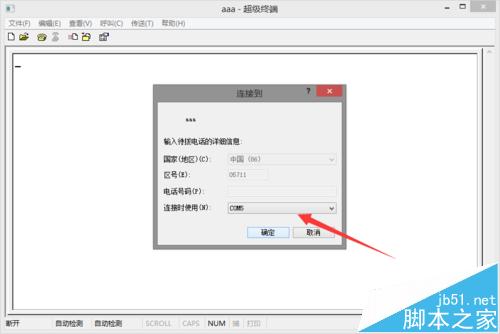

4、選擇你電腦的com接口編號

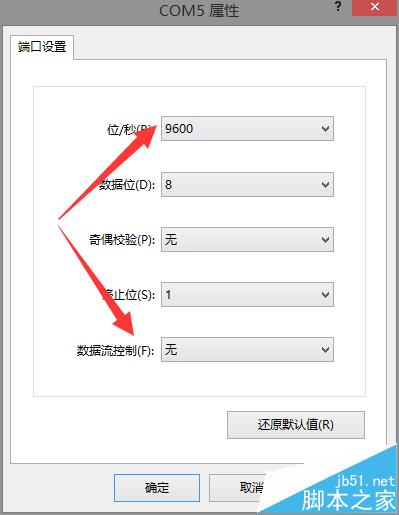

5、設置比特率

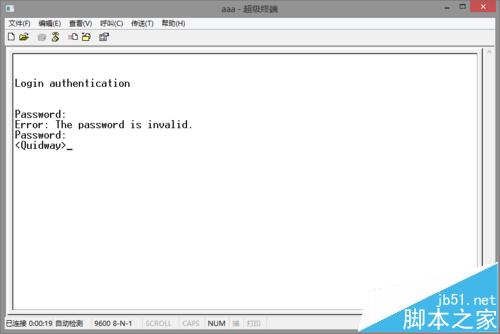

6、成功登陸交換機

7、在系統視圖下配置端口鏡像

先配置觀察端口

[Quidway]observe-port1 interface GigabitEthernet 0/0/24

8、然后再進入需要鏡像的端口

[Quidway]interfaceGigabitEthernet 0/0/23

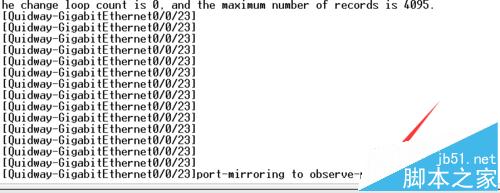

9、在配置鏡像端口模式

[Quidway-GigabitEthernet0/0/23]port-mirroringto observe-port 1 both

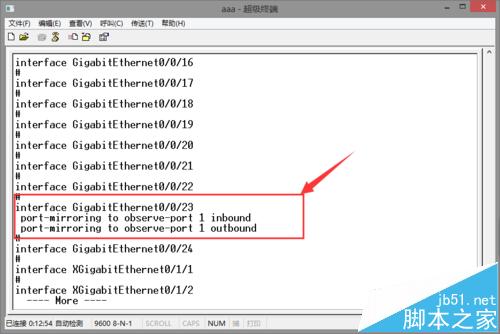

10、配置完成之后用display current 查看下配置

11、剩下的就是你吧電腦接入到24端口來觀察23端口的數據了
