、監控口簡介

監控口是位于設備上用于監控機柜門、設備電源、電池電量和空調電源等設備的接口。

在某些應用場景中，如交換機部署在接入側作為樓道交換機實現寬帶用戶接入，因為樓道應用環境的特殊性，交換機需要安裝在定制的機箱內，機箱內配置了備用電源。由于這些設備與網絡管理員所在的中心機房距離較遠，當這些設備發生故障時，由于設備無法主動上報故障，導致網絡管理員無法及時感知。

為了解決這個問題，交換機提供了環境監控接口，連接機柜門、備用電源等設備，當機箱門、備用電源等設備應用狀況異常時，交換機發送Trap至網管站，實現對交換機應用環境的監控。

圖1 監控口應用示意圖

目前華為只有S3700-28TP-EI-MC支持此特性。設備提供兩個監控口，一個為監控輸入口，另外一個為監控輸出口。

監控輸入口：

監控輸入口為普通的以太網接口，提供4條輸入線路，用來監控4種不同的源，例如機柜門、設備電源、電池電量和空調電源等設備（具體監控的設備由用戶決定，可以監控但不限于上述設備）。

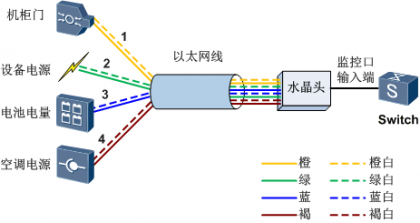

圖1 監控輸入口連接示意圖

以直通網線為例，如上圖1所示，線序為：橙白、橙、綠白、藍、藍白、綠、褐白、褐。每兩根線為一路輸入線路，這樣依次橙白、橙為1號輸入線路；綠白、綠為2號輸入線路；藍白、藍為3號輸入線路；褐白、褐為4號輸入線路。當某條線路的輸入狀態不正常時，設備將生成Trap。每條線路對應2條Trap，4條線路分別對應8條Trap。

監控輸出口：

監控輸出口為普通的以太網接口，有3條輸出線路。3條輸出線路可連接至聲光報警設備，系統根據4條輸入線路的狀態變化控制3條輸出線路的輸出，實現對設備周圍環境的監控。

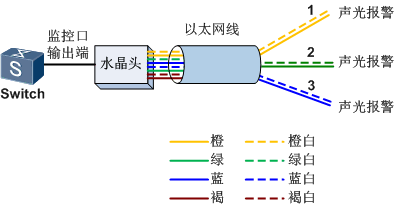

圖2 監控輸出口連接示意圖

以直通網線為例，如上圖2所示，因為只有3路輸出線路，這樣依次橙白、橙為1號輸出線路；綠白、綠為2號輸出線路；藍白、藍為3號輸出線路；褐白、褐沒有輸出。

2、監控口配置

1、使能監控口輸入線路的監控功能

[Quidway]monitor input 1 enable

2、配置輸入線路的名稱以及線路正常狀態的電平值

# 配置輸入線路1的名稱為inputline1，正常狀態為high-level。

[Quidway]monitor input 1 name inputline1 normal-state high-level

3、創建一個輸出線路的輸出控制列表，并進入Output視圖

[Quidway]monitor output 1

[Quidway-monitor-output1]

4、配置輸出線路與輸入線路的關聯規則

假設4個輸入線路分別為inputn（n=1、2、3、4），3個輸出線路為outputn（n=1、2、3）。

如果輸出線路與輸入線路的邏輯關系為：output1=input1，即當input1異常時，output1連接的報警器發出報警。假設input1的正常狀態為高電平，則用戶可以通過命令配置

rule1 match-input 1000 key 1000

如果輸出線路與輸入線路的邏輯關系為：output1=input1 && input2 ，即當input1和input2同時異常時，output1連接的報警器發出報警。假設input1和input2的正常狀態為高電平，則用戶可以通過命令配置

rule1 match-input 1100 key 1100

如果輸出線路與輸入線路的邏輯關系為：output1=input1 || input2，即當input1或input2任意一條線路異常時，output1連接的報警器發出報警。此時需要在output1下配置兩條規則，假設input1和input2的正常狀態為高電平，則用戶可以通過兩條命令配置

rule1 match-input 1000 key 1000

rule2 match-input 0100 key 0100

# 在輸出線路1下配置rule 1,與線路1相關的輸入線路是1，且輸入線路1的正常狀態為高電平。

[Quidway]monitor output 1

[Quidway-monitor-output1]rule 1 match-input 1000 key 1000

5、查看監控口輸入線路的狀態

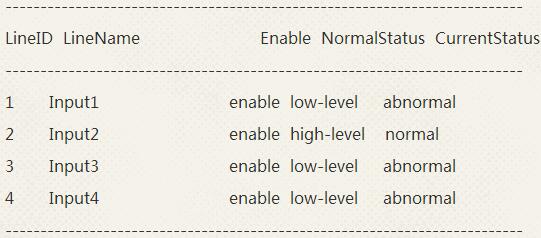

<Quidway> display monitor input all

6、查看監控口輸出線路與輸入線路的關聯規則

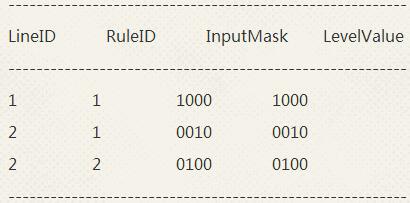

<Quidway> display monitor output all
