思科模擬器是網絡工程師經常使用的網絡實驗模擬軟件，它可以很快捷的模擬網絡中的各種設備(交換機、路由器、臺式電腦、筆記本電腦、服務器、網絡云)，搭建各種網絡環境，模擬網絡拓撲結構等。在大型網絡中，假如核心交換機出現故障就會導致全網癱瘓，我們一般在設計的時候都會采用雙機熱備模式。

1、打開Cisco Packet Tracer，點擊【交換機】，選擇2960交換機，按住鼠標左鍵拖動到工作區。這里有很多類型的交換機，其它類型的天使以后慢慢和大家講解。

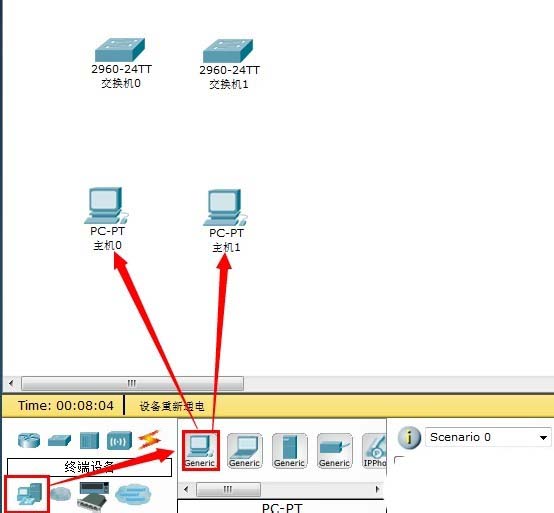

2、我們選擇【終端設備】拖動兩臺臺式機到工作區， 用于測試通信

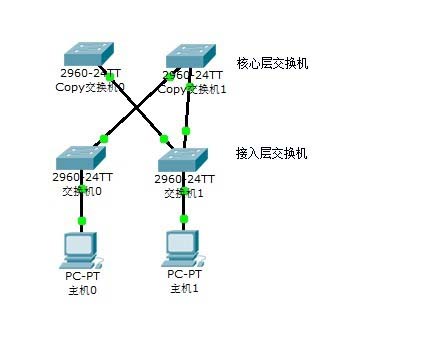

3、最后用直通線連接交換機和電腦，對核心交換機進行雙冗余設計

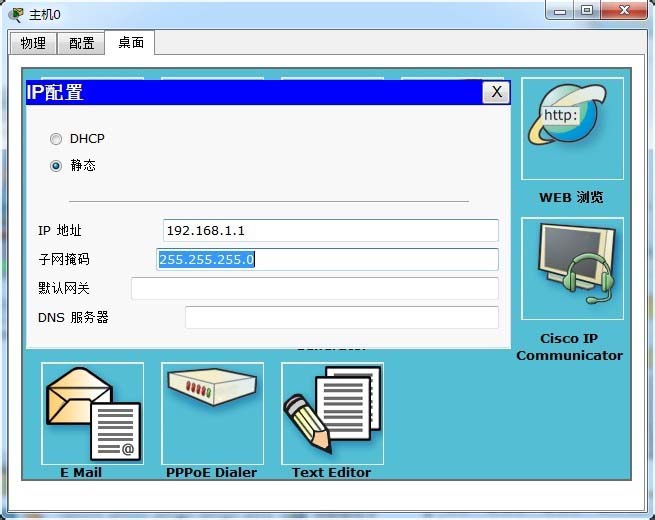

4、分別設置兩臺主機的IP地址，主機0為：192.168.1.1；主機1為：192.168.1.2

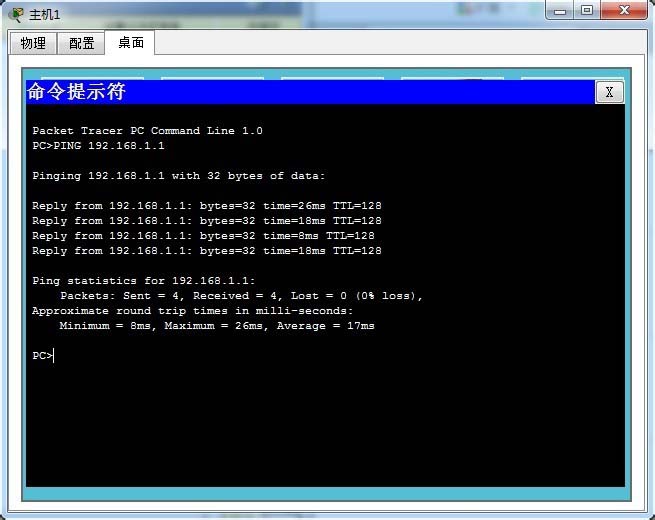

5、在主機1上進行Ping測試，ping 192.168.1.1，發現是連通的

6、假如現在我們核心交換機壞了一個，我們交換機雙機熱備，數據包可以走另外一個交換機，兩臺客戶機沒有受到任何的干擾

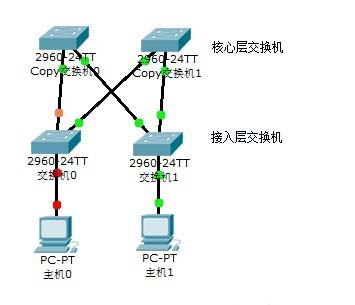

7、我們假設核心交換機0壞了，就相當于所有連接核心交換機的線路都斷了，這時任然不影響主機之間的通信
