USB是一種常用的pc接口,他只有4根線，兩根電源兩根信號,如下圖.故信號是串行傳輸?shù)?usb接口也稱為串行口，usb2.0的速度可以達到480Mbps。可以滿足各種工業和民用需要.USB接口的輸出電壓和電流是： +5V 500mA 實際上有誤差，最大不能超過+/-0.2V 也就是4.8-5.2V 。usb接口的4根線一般是下面這樣分配的，需要注意的是千萬不要把正負極弄反了，否則會燒掉usb設備或者電腦的南橋芯片。

一般的排列方式是：紅白綠黑從左到右

黑線：地線gnd

紅線：電源vcc

綠線：USB數據線data+

白線：USB數據線data-

Type A：一般用于PC
Type B：一般用于USB設備
Mini-USB：一般用于數碼相機、數碼攝像機、測量?jī)x器以及移動硬盤等

現在主機均帶有USB接口，因此USB光儲應用極其方便，作為外置式光儲設備的接口，應用相當靈活，而且不必再為接口增加額外的設備，減少投入。

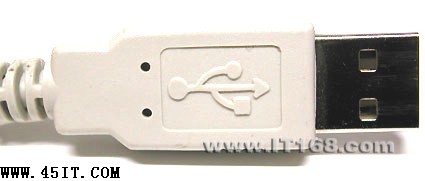

各種接口都用同樣的USB標志

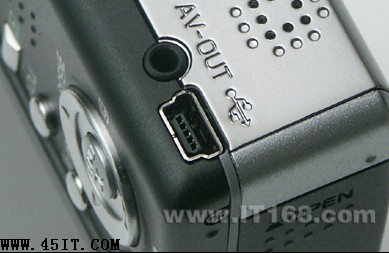

數碼相機上的Mini-USB接口

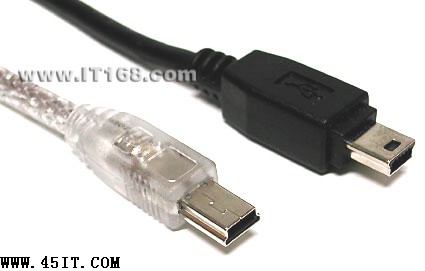

帶Mini-USB接口的USB線

移動硬盤盒上的USB Type B接口

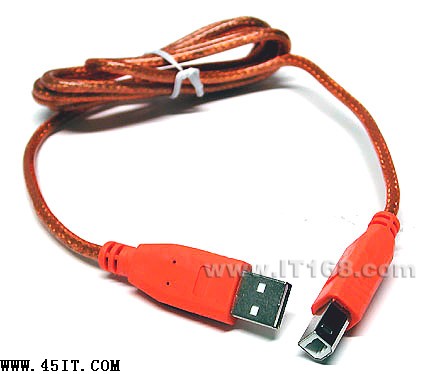

左邊接頭為Type A（連接PC），右為Type B（連接設備）

USB的Type A接口

在USB鼠標電路板上常可以看到GVCD的接口，其定義如下：

G --- GND 電源地線 ,一般是黑色的

V --- VCC 電源正極 ,一般是紅色的 。電源正極和地線之間一般接有一個濾波電容

C --- CLOCK 時鐘 , 白色

D --- DATA 數據，綠色或藍色。C/D 如果接上了不管用可以顛倒過來試試
