在UG NX6.0或以前的版本中，草圖模塊里面沒有多邊形曲線的創建命令，很多學生在繪制多邊形的時候不知道怎么處理。這里介紹一下在草圖中使用輪廓線怎樣來繪制多邊形。

1、點擊插入草圖或者進入任務中的草圖，也可以使用快捷鍵進入，然后選擇你要進入繪制的平面。

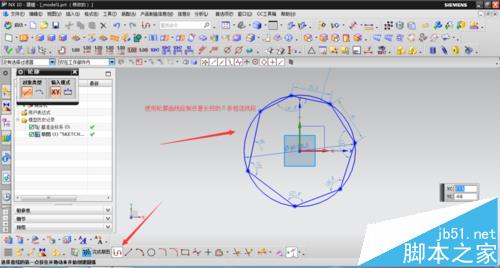

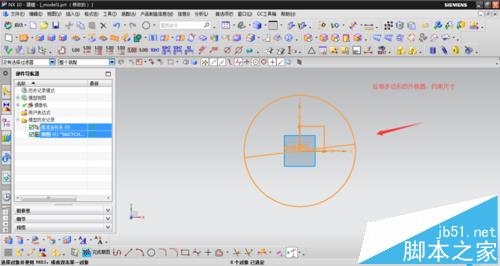

2、首先繪制一個多邊形的外接圓，約束好尺寸，再用輪廓線命令繪制一個多邊形，保證直線的端點在圓上，為了方便捕捉點，最好關掉捕捉圓心和象限點，防止過約束。

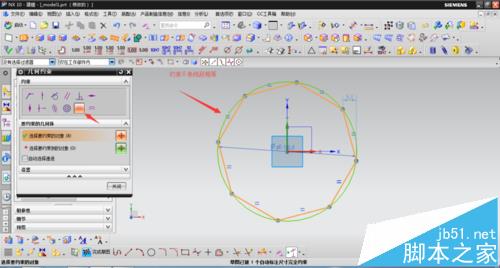

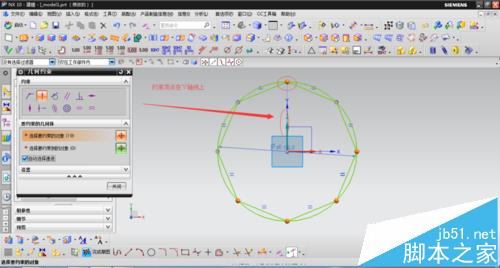

3、我這里繪制了８條邊，點擊約束，選中８條邊線，約束為相等，如圖所示。然后約束一個頂點在縱向軸線上，如果前面捕捉沒有問題，草圖就已經完全約束了。

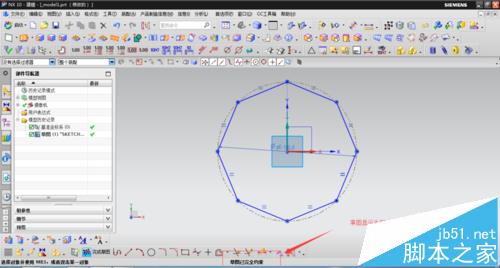

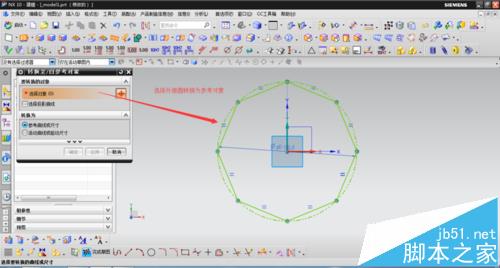

4、接著轉換至參考對象，選擇多邊形的外接圓轉換成參考線，如圖所示。最后完成草圖多邊形的繪制。

注意事項：

注意輪廓連續繪制，如果中間中斷，繪制時應捕捉到前一線段的端點，也就是說兩條相鄰線要共端點。
