UG NX軟件的很多功能和技巧我們都還沒有了解，在不斷的學習和使用中總能發現一些更好的方法，這里介紹一下在實體部件中創建傾斜槽的一點小技巧。

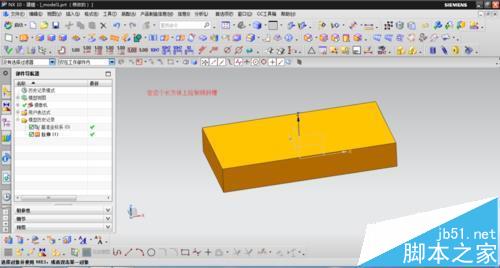

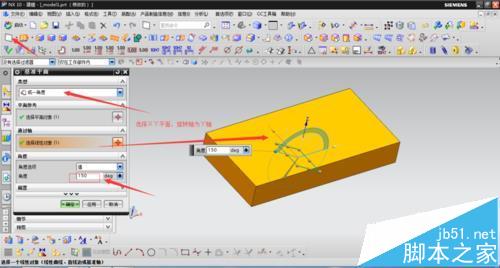

1、以在一個長方體中創建兩條傾斜槽為例，首先在原基準平面上創建一個長方體，然后我們要了解傾斜槽的角度，使用基準平面命令將原基準面旋轉一個相應的角度，具體操作如圖所示

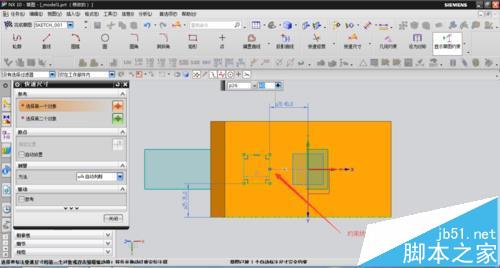

2、然后創建傾斜槽的草圖，或者直接由拉伸命令進入草圖繪制，對槽的尺寸位置進行約束，如果是不規則的槽需要前面的實體邊線進行輔助約束，也可以作一些輔助線段來幫忙。

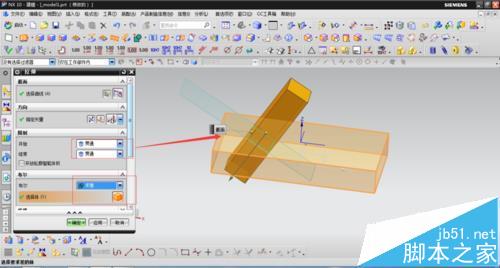

3、再進行拉伸，兩邊選擇貫通，如果是有錐度的，可以在拉伸中的拔模里面設置，相應的也要設置起始位置和終止位置點，布爾運算選擇求差。

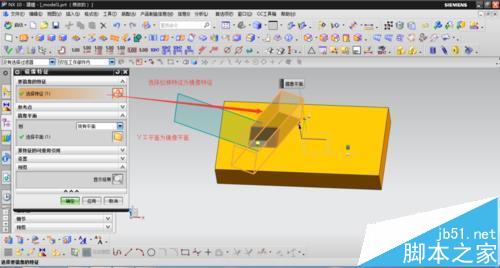

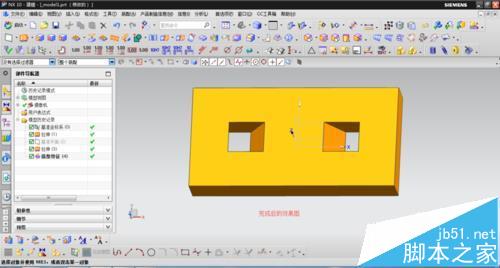

4、最后選擇插入/關聯復制/鏡像特征，選取剛剛拉伸特征為要鏡像對象，選擇中間的ＹＺ基準平面為鏡像平面，完成傾斜槽的鏡像。最后效果如圖。

注意事項：

如果在傾斜基準面上選擇原實體邊線有問題，可以先提取邊線，轉換成參考對象，再進行約束。
