DNS協議的運轉需要客戶端和服務器進行交互。由于服務器端需要存儲大量的域名信息，同時每天需要應答海量的解析請求，因此它的設計必須遵循分布式系統。客戶端向一臺服務器請求解析服務時，對方可能沒有相應的域名信息，于是它會向上一層查詢，獲得擁有給定域名信息的服務器，然后把對應服務器的信息歸還給客戶端，然后客戶端再重新發起請求。

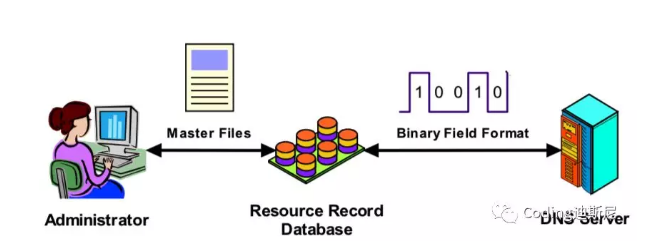

我們還需要關注域名信息如何在服務器上存儲。在域名服務器上，信息存儲有兩種方式，一種是域名信息以二進制格式存儲，這種格式對應的名稱叫Resource Record Filed Format，同時為了方便管理員管理，這些信息又通過文本形式展現出來，對應的格式稱為Master File Representation,管理員通過修改后者就能使得對應的二進制信息進行相應變換：

Resource Record 是一種特定數據結構，專門用于存儲域名解析相關信息，例如域名對應的服務器IP，域名解析服務器地址等，在后面我們解析數據包時再深入探討。

域名解析其實有三種形式，第一種是我們熟悉的，將域名發給服務器然后獲得域名對應IP;第二種叫反向解析，將IP發給服務器然后獲得對應域名;第三種叫電子郵件解析，將郵件地址發給服務器然后獲得郵件的接收對象IP。我們將主要關注第一種形式的原理和實現。

當我們執行第一種域名解析時，首先要做的是獲得域名服務器地址。這個過程并非一撮而就，有可能我們查詢第一個服務器時，它給我們返回另一個服務器的地址，然后我們繼續查詢;第二步是確定服務器后，我們要解析它返回來的數據內容。在這個過程中，第二步相對容易，而第一步則比較棘手。

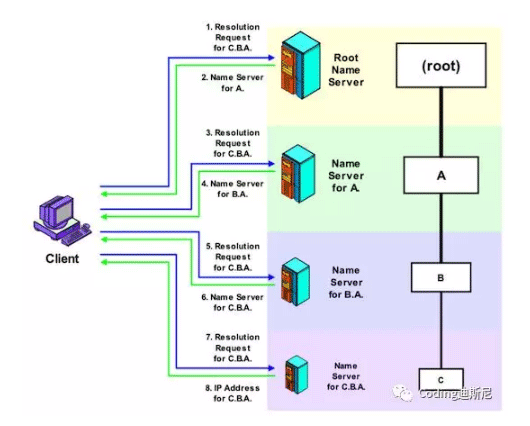

在查詢對應域名服務器時有兩種方式，一種是循環式，第一個域名沒有對應信息，但返回另一個它認為有對應信息的服務器，接著客戶端向第二個服務器請求，第二個服務器又返回另一個服務器信息，該過程依次循環直到找到對應服務器為止：

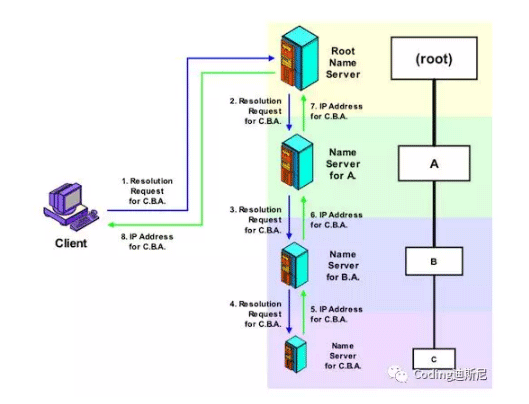

第二種叫遞歸式，它與一種的區別在于，服務器承擔起客戶端查找對應服務器的職責，服務器會反復向其他服務器查詢，直到拿到對應域名信息后，直接返回給客戶端：

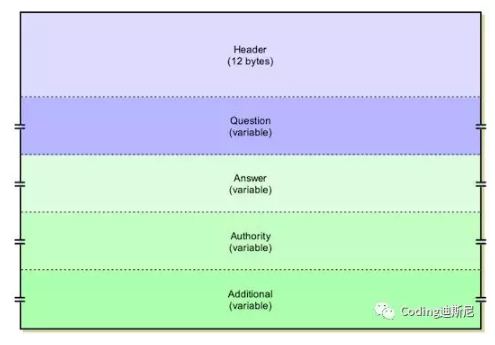

接下來我們看看DNS數據包的基本格式，首先第一部分叫頭部，用于描述消息類型，以及后續數據結構的相關信息;第二部分叫”問題“，它用來包含客戶端想向服務器查詢的信息;第三部分叫”答案“，是服務器用于回復客戶端查詢;第四部分叫Authority，如果請求沒有得到全部答復，這部分內容告訴客戶端向哪個服務器進行查詢;第五部分叫Additional，這部分包含客戶端查詢信息的附加說明，它并非必須，所以數據包的基本結構如下：

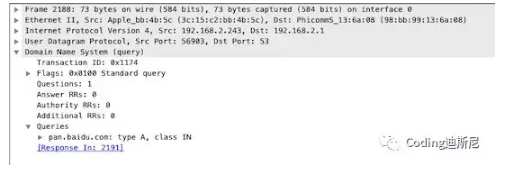

我們用wireshark抓取dns有關的消息包后，對照上面描述的條目進行解析。啟動wireshark，然后使用關鍵詞dns過濾，然后在瀏覽器里輸入一個你以前沒有訪問過的網址，如果輸入已經訪問過的，瀏覽器會有緩存，因此不會走dns協議。以下是我抓取到的一個DNS解析請求包：

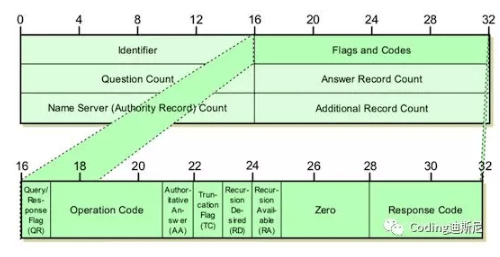

首先是頭部，它包含12字節，從Transaction ID 到 Additional RRs,每個字段2字節。ID用來標志一次會話，一個會話內的數據包擁有相同ID。Flags分為兩部分，第一部分一字節叫做QR，用來表示該數據包是查詢還是回答，如果是查詢就設置為0，如果是回答就設置為1.如果是查詢，那么第二個字節就是OpCode，進一步表明具體查詢，它分為若干部分，前四個比特位用于表明查詢類型，0表示查詢域名對應IP，1不再使用;2表示查詢域名服務器狀態;3目前不使用，4用于服務器之間的交互;5也是用于服務器之間的交互。

第五個比特位叫AA,它只在回復包中設置，用于表明回復的權威性，它的具體內容我們暫時忽略。第六個比特位叫TC，它用于表明數據是否被截?cái)啵糜贒NS支持UDP和TCP，但使用UDP時數據包不能超過512字節，如果超過數據包就得截?cái)喑啥鄠€(gè)小數據包，如果該位設置成1，它表明雙方需要通過TCP來建立連接。第8位叫RD，如果設置成1，它意味著客戶端請求遞歸式查詢，也就是讓服務器幫忙向其他服務器詢問，得到最終消息后再返還給客戶端。

接下來字節的比特位是RA，如果設置為1表示服務器支持遞歸式查詢，也就是服務器把所有累活都承擔了，0則是不支持。接下來三個比特位必須設置為0，接著4個比特位表示返回碼，如果值為0表示返回?cái)?shù)據正常，非0表示出現錯誤，其中取值1表示查詢數據包格式錯誤;2表示服務器自身故障;3表示解析錯誤;4表示不支持所要求的查詢;5表示拒絕查詢請求;其他值我們暫時忽略。

接下來用于表示相應條目的數量，Questions表示有幾個查詢條目，Answer RRs表示有幾個回復條目，Authority RRs表示有幾個權威信息條目，所謂“權威”是指真正能夠解析域名的服務器，如果當前服務器不能解析域名請求，它需要把請求轉發給其他服務器時，它自己就不是Authoritive，我們家用路由器其實承擔域名解析服務器的職責，但是它本身不可能包含所需要的域名信息，它會把請求轉發給上一層服務器，因此路由器就不是”權威“域名解析服務器。由此一個DNS域名解析數據包的輪廓如下：

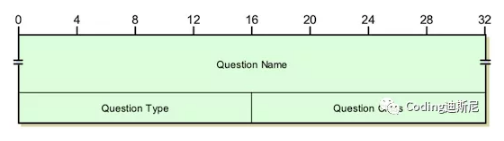

接下來我們看看問題段數據結構，它結構如下：

首先是問題名字，這個字段長度可變，存儲的是要查詢的域名，以0作為結尾。第二個是問題類型，它是2字節，用于表明查詢的類型，取值1表示查詢域名對應IP，取值2查詢服務器名稱，具體類型在后面我們用到時再詳細討論。最后是問題類別，一般而言寫死為1。

這里我們講解一下Question Name對應的字符串結構，例如對于字符串：www.baidu.com，它的對應格式為[3]www[5]baidu[3]com,其中[]內表示接下來字符個數，例如[3]表示后面跟著3個字符www,[5]表示接下來跟著5個字符，注意到這些數字所在位置正好對應字符串中符號點所在位置。

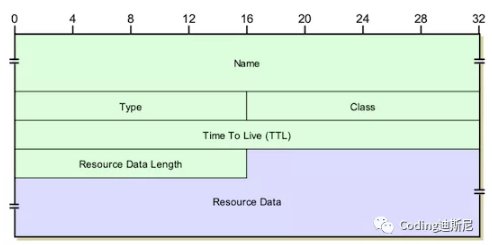

接下來我們看Answer Resource Records 的結構，服務器收到客戶端請求，完成解析工作后，把解析信息存儲在該結構里發回給客戶端。它的結構如下，第一個是名字字符串，可變長，它對應要解析的域名或服務器名稱。接著是資源類型，2字節，表明資源的類型，如果取值是5，那么接下來對應著域名服務器對應的字符串名稱，接著是資源類別，2字節，一般設置成1;接著是TTL(Time To Live)，4字節，表明這些信息能在緩存中存儲多久;接著是RDLength，2字節，用于表明接下來內容的長度;最后是相應內容，如果資源類型是5，那么內容就是字符串，如果是1，那么內容就是4字節的IP地址，該數據類型對應的格式輪廓如下：

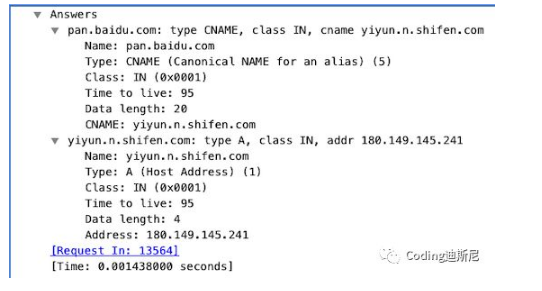

這里值得提到的是，如果資源類型5，那么對應的字符串才是“真正”域名，例如下面顯示內容：

它顯示的是，一開始我們使用域名“pan.baidu.com”去進行域名解析，此時解析服務器沒有直接返回該域名對應的IP，而是返回另一個域名yiyun.n.shifen.com，前面”pan.baidu.com”其實是一個別名，打個比方，一個人可以使用假名和真名，假名可以隨時變，真名則要跟身份證綁定。同樣的道理，pan.baidu.com這個域名可以根據需要隨時變化，例如以后它可以變成pen.baidu.com，但是第二個域名就唯一綁定一臺服務器，我們只有拿這個域名去查詢才能找到對應的IP。
