路由方式有靜態路由和動態路由，動態路由比靜態路由方便，因為動態路由會自主選擇最佳路徑的，靜態路由某個節點癱瘓了，就整個網絡都癱瘓了。

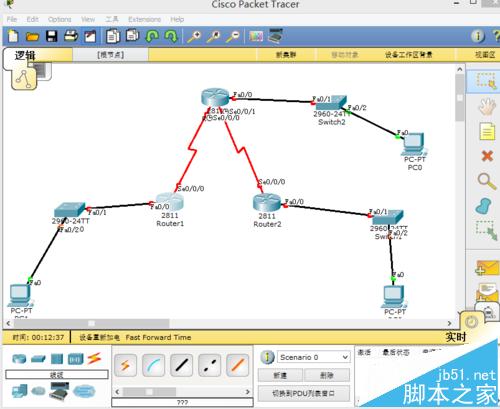

1、首先打開思科模擬器軟件，找到3臺2811類的路由器和3臺交換機，3臺電腦，若干條電纜，進行連接，路由器與路由器之間用DCE串口線連接，電腦和電腦之間用直通線連接，如下圖所示：

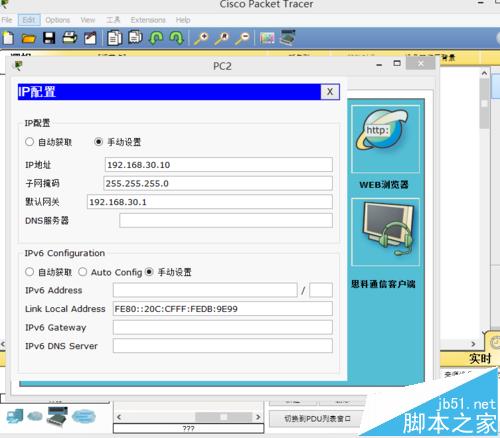

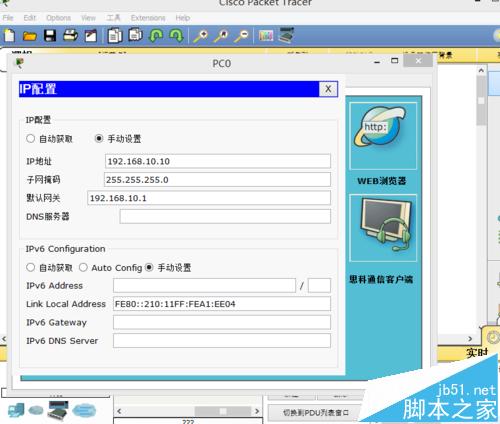

2、給電腦配置IP地址，網關，并且要使它們處于不同網段之間，給PC0配置IP地址為：192.168.10.10 255.255.255.0  網關為192.168.10.1，PC1配置IP地址為：192.168.20.10 255.255.255.0  網關為192.168.20.10 給PC2配置IP地址為：192.168.30.10 255.255.255.0 網關為  192.168.30.1，如下圖所示：

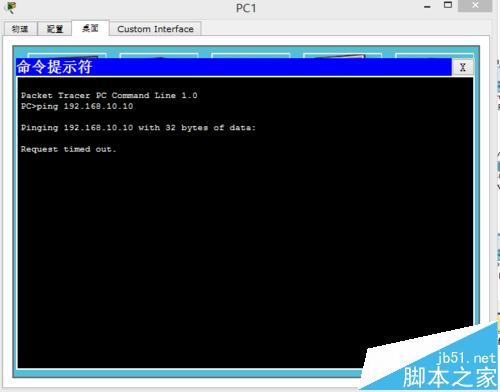

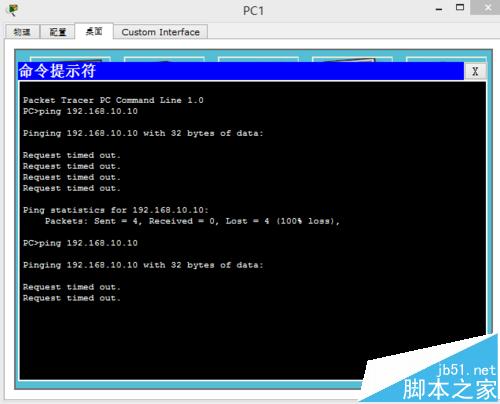

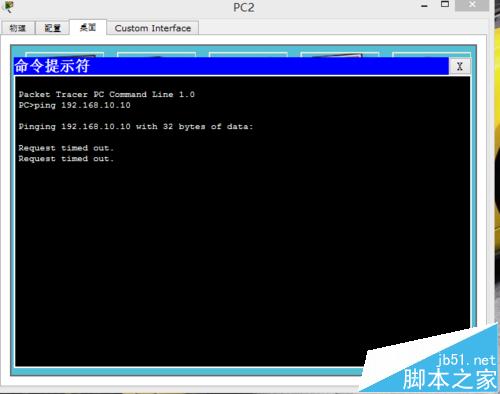

3、配置路由器之前，用ping命令ping一下各電腦之間的連通性，是ping不通的，如下圖所示：

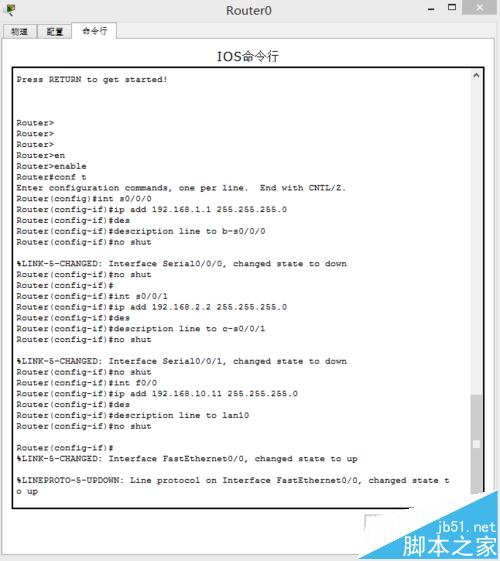

4、進入全局模式，給路由器每個端口配置IP，如給路由器a配置命令為：

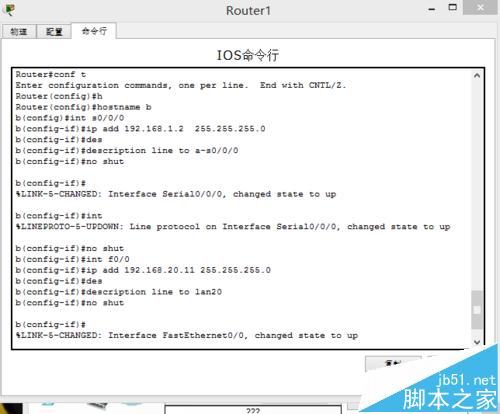

同樣，給路由器b和路由器c配置時，命令一樣，只是換了一個IP，如下圖所示：

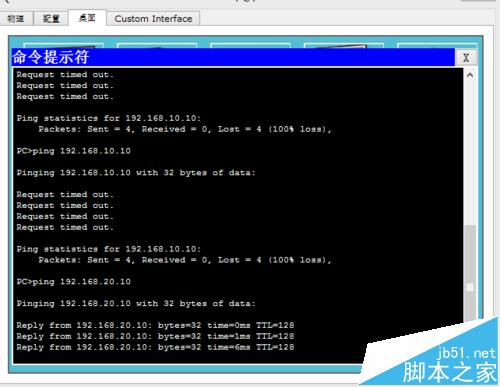

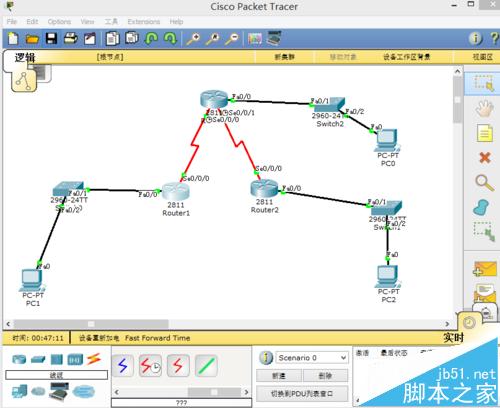

5、待所有的路由器配置好之后，各個設備都亮綠燈，代表你每個設備都正常工作，然后檢查一下電腦之間是否可以通信，如不可以是正常的，因為還沒有進行動態路由rip配置，如下圖所示：

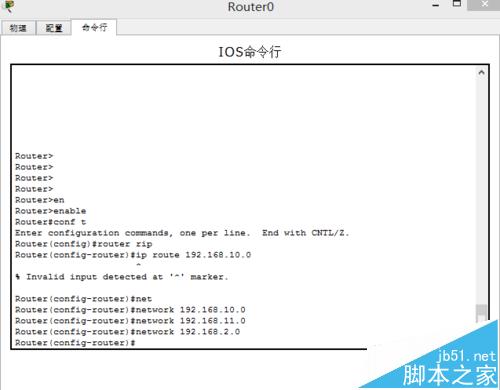

6、配置動態路由rip配置，給每臺路由器都配置rip配置，如給路由器a配置動態路由rip，命令是：

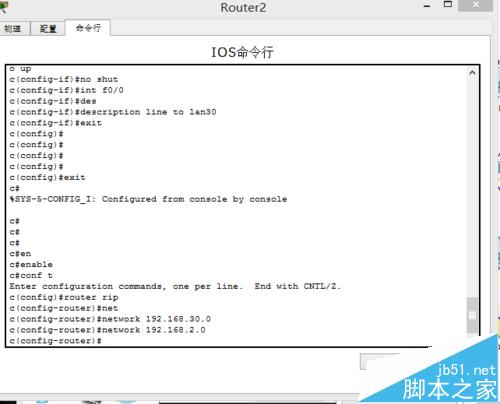

同理路由器b也是相同命令，如下圖所示：

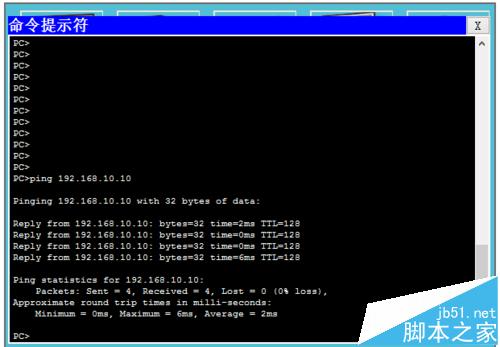

7、互相ping通各個計算機，如下圖所示：

注意事項：

1、相鄰兩臺路由器之間要在同一個網段上。

2、不同PC之間也要不同網段。

3、配置好各個路由器動態rip后，要記得保存。
