WORD編輯中常常遇到畫函數圖形的問題，那么怎么在word中制作函數圖像呢?下面小編來告訴你怎么用word2010制作函數圖像吧。希望對你有幫助！

　　word2010制作函數圖像的步驟

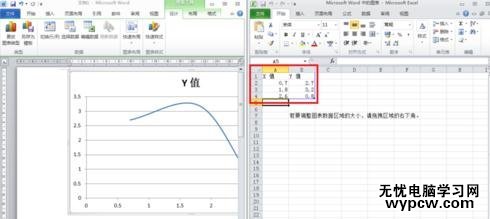

　　在WORD2010文檔中，將光標定位在制作圖形處，分別單擊插入--圖表，在對對話框中選擇散點圖類型中的“帶平滑線的散點圖”，單擊確定后彈出word和excel兩個并排窗口。這兩個軟件是相互關聯的。

word2010制作函數圖像的步驟圖1

word2010制作函數圖像的步驟圖2

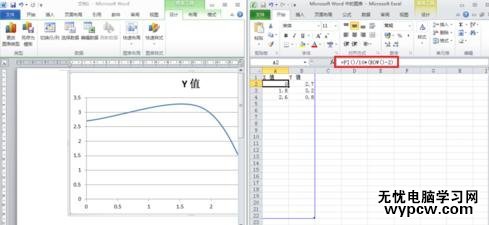

　　本例要作函數y=sin(x)在區間[0,2π]內的圖像,假定取20個點，即x值第一個值是0，第20個值是6.283185即2π。在EXCEL中將取值框下拉到22行。選擇A2單元格，輸入公式“=pi()/10*(row()-2)”，這是第一個橫坐標x值。

word2010制作函數圖像的步驟圖3

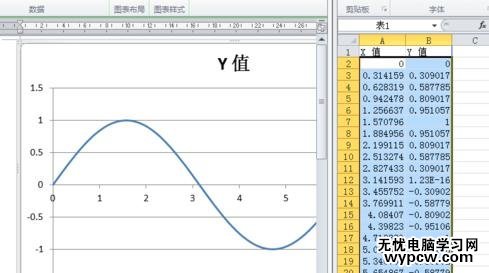

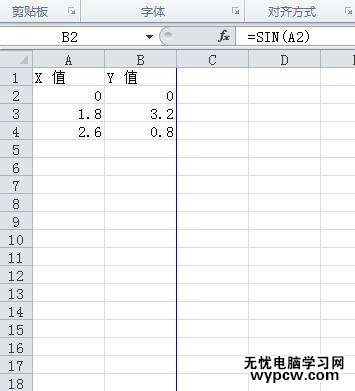

　　在單元格B2中輸入公式“=sin(a2)"，這是第一個縱坐標y值。然后選擇A2、B2單元格，拖動填充柄至B22，這樣20個點的X,Y值都算出來了。同時左邊的WORD中函數圖形也出來了。

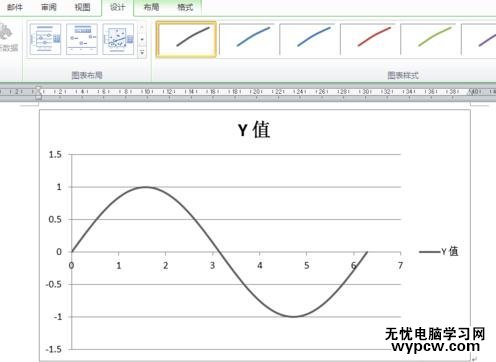

word2010制作函數圖像的步驟圖4

word2010制作函數圖像的步驟圖6

　　關閉EXCEL窗口。在WORD中已經繪出了正弦函數在第一周期的函數圖形。若需要按數學圖形的要求，還需要作些局部修改。先雙擊標題”Y值“，修改為函數標題如圖。

word2010制作函數圖像的步驟圖7

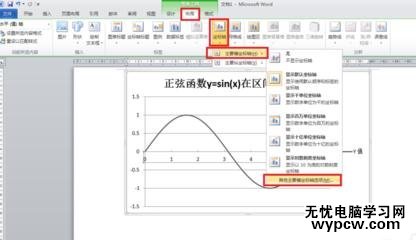

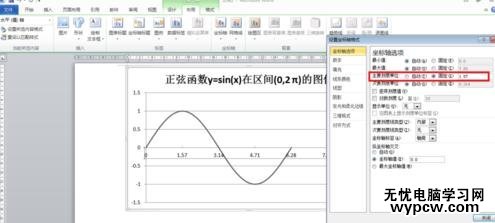

　　單擊圖形，菜單欄中出現“圖表工具”，分別單擊布局--坐標軸--主要橫坐標軸--其它主要橫坐標軸選項，打開對話框。這里主要修改主要刻度單位為1.57。也就是π/2。其它可根據需要修改，如線型、線的填充色、線的粗細等。

word2010制作函數圖像的步驟圖8

word2010制作函數圖像的步驟圖9

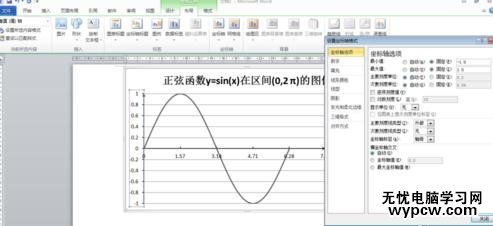

　　同理修改縱坐標參數。主要修改最大值(1)和最小值(-1)、線型、線粗細和顏色等。直到滿意為止。

word2010制作函數圖像的步驟圖10

word2010制作函數圖像的步驟圖11
