IOS 貝塞爾曲線詳解

        開發IOS的朋友都知道IOS 貝塞爾曲線的重要性，由于經常會用到這樣的東西，索性抽時間就把相應所有的屬性，方法做一個總結。

UIBezierPath主要用來繪制矢量圖形，它是基于Core Graphics對CGPathRef數據類型和path繪圖屬性的一個封裝，所以是需要圖形上下文的（CGContextRef），所以一般UIBezierPath在drawRect中使用。

UIBezierPath的屬性介紹：

1.CGPath：將UIBezierPath類轉換成CGPath，類似于UIColor的CGColor

2.empty：只讀類型，路徑上是否有有效的元素

3.bounds：和view的bounds是不一樣的，它獲取path的X坐標、Y坐標、寬度，但是高度為0

4.currentPoint：當前path的位置，可以理解為path的終點

5.lineWidth：path寬度

6.lineCapStyle：path端點樣式，有3種樣式

    　　kCGLineCapButt：無端點

    　　kCGLineCapRound：圓形端點

    　　kCGLineCapSquare：方形端點（樣式上和kCGLineCapButt是一樣的，但是比kCGLineCapButt長一點）

　　　 效果圖：

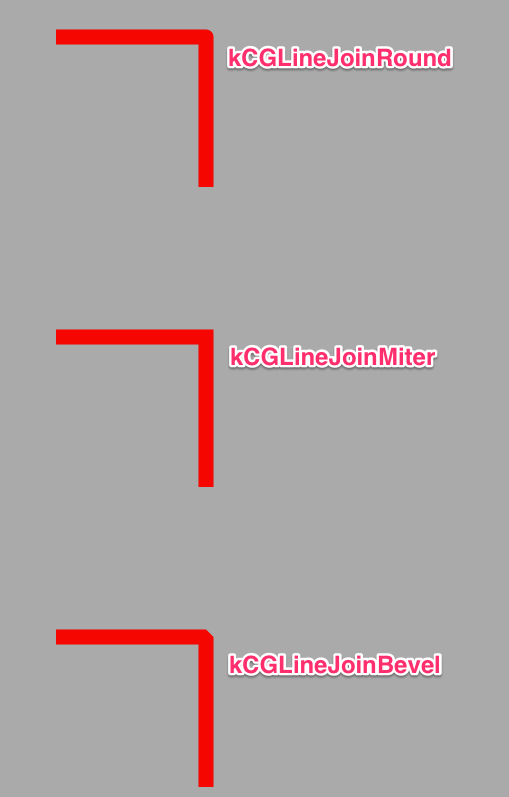

7.lineJoinStyle：拐角樣式

　　　 kCGLineJoinMiter：尖角

    　　kCGLineJoinRound：圓角

    　　kCGLineJoinBevel：缺角

　　    效果圖：

　　　8.miterLimit：最大斜接長度（只有在使用kCGLineJoinMiter是才有效）， 邊角的角度越小，斜接長度就會越大

  為了避免斜接長度過長，使用lineLimit屬性限制，如果斜接長度超過miterLimit，邊角就會以KCALineJoinBevel類型來顯示

9.flatness：彎曲路徑的渲染精度，默認為0.6，越小精度越高，相應的更加消耗性能。

10.usesEvenOddFillRule：單雙數圈規則是否用于繪制路徑，默認是NO。

 11. UIRectCorner:角

　　UIRectCornerTopLeft：左上角

　　UIRectCornerTopRight：右上角

　　UIRectCornerBottomLeft：左下角

　　UIRectCornerBottomRight：右下角

　　UIRectCornerAllCorners：所有四個角

UIBezierPath的方法介紹：

1.創建UIBezierPath對象:

　　+ (instancetype)bezierPath：

2.創建在rect內的矩形:

　　+ (instancetype)bezierPathWithRect:(CGRect)rect：

　　參數：rect->矩形的Frame

3.創建在rect里的內切曲線:

　　+ (instancetype)bezierPathWithOvalInRect:(CGRect)rect:

　　參數：rect->矩形的Frame

4.創建帶有圓角的矩形，當矩形變成正圓的時候，Radius就不再起作用:

　　+ (instancetype)bezierPathWithRoundedRect:(CGRect)rect cornerRadius:(CGFloat)cornerRadius

　　參數：rect->矩形的Frame

　　　　   cornerRadius->圓角大小　　　

5.設定特定的角為圓角的矩形：

　　+ (instancetype)bezierPathWithRoundedRect:(CGRect)rect byRoundingCorners:(UIRectCorner)corners cornerRadii:(CGSize)cornerRadii

　　參數：rect->矩形的Frame

　　　　　corners->指定的圓角

　　　　　cornerRadii->圓角的大小

6.創建圓弧+ (instancetype)bezierPathWithArcCenter:(CGPoint)center radius:(CGFloat)radius startAngle:(CGFloat)startAngle endAngle:(CGFloat)endAngle clockwise:(BOOL)clockwise

　　參數：center->圓點

　　　　　radius->半徑

　　　　　startAngle->起始位置

　　　　　endAngle->結束為止

　　　　　clockwise->是否順時針方向

　　起始位置參考圖：

7.通過已有路徑創建路徑:

　　B+ (instancetype)bezierPathWithCGPath:(CGPathRef)CGPath

　　參數：CGPath->已有路徑

8.init方法：

　　- (instancetype)init

9.initWiteCoder方法：

　　- (nullable instancetype)initWithCoder:(NSCoder *)aDecoder

10.轉換成CGPath：

　　- (CGPathRef)CGPath

11.移動到某一點：

　　- (void)moveToPoint:(CGPoint)point

　　參數：point->目標位置

12.繪制一條線：

　　- (void)addLineToPoint:(CGPoint)point

　　參數：point->目標位置

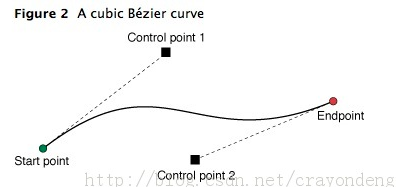

13.創建三次貝塞爾曲線：

　　- (void)addCurveToPoint:(CGPoint)endPoint controlPoint1:(CGPoint)controlPoint1 controlPoint2:(CGPoint)controlPoint2

　　參數：endPoint->終點

　　　　　controlPoint1->控制點1

　　　　　controlPoint2->控制點2

　　參照圖：

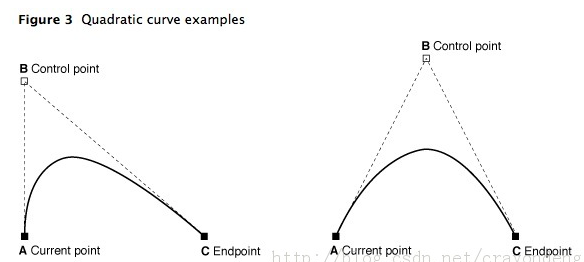

14.創建二次貝塞爾曲線：

　　- (void)addQuadCurveToPoint:(CGPoint)endPoint controlPoint:(CGPoint)controlPoint

　　參數：endPoint->終點

　　　　   controlPoint->控制點

　　參照圖：

 15.添加圓?。?/p>

　　- (void)addArcWithCenter:(CGPoint)center radius:(CGFloat)radius startAngle:(CGFloat)startAngle endAngle:(CGFloat)endAngle clockwise:(BOOL)clockwise

　　參數：參看創建圓弧

16.閉合路徑，即在終點和起點連一根線：

　　- (void)closePath;

17.清空路徑：

　　- (void)removeAllPoints;

18.追加路徑：

　　- (void)appendPath:(UIBezierPath *)bezierPath

　　參數：bezierPath->追加的路徑

19.扭轉路徑，即起點變成終點，終點變成起點：

　　- (UIBezierPath *)bezierPathByReversingPath

20.路徑進行仿射變換：

　　- (void)applyTransform:(CGAffineTransform)transform;

 　　參數：transform->仿射變換

21.繪制虛線：

　　- (void)setLineDash:(nullable const CGFloat *)pattern count:(NSInteger)count phase:(CGFloat)phase

　　參數：pattern->C類型線性數據

　　　　   count->pattern中數據個數

　　　　　phase->　起始位置

22.填充：

　　- (void)fill

23.描邊，路徑創建需要描邊才能顯示出來：

　　- (void)stroke;

24.設置描邊顏色，需要在設置后調用描邊方法：

　　[［UIColor blackColor］ setStroke];

25.設置填充顏色，需要在設置后調用填充方法

　　[［UIColor redColor］ setFill];

26.設置描邊的混合模式：

　　- (void)fillWithBlendMode:(CGBlendMode)blendMode alpha:(CGFloat)alpha

　　參數：blendMode->混合模式

　　　　   alpha->透明度

27.設置填充的混合模式：

　　- (void)strokeWithBlendMode:(CGBlendMode)blendMode alpha:(CGFloat)alpha;

　　參數：blendMode->混合模式

　　　　   alpha->透明度

28.修改當前圖形上下文的繪圖區域可見,隨后的繪圖操作導致呈現內容只有發生在指定路徑的填充區域

　　- (void)addClip;

GitHub地址：https://github.com/Locking-Xu/UIBezierPath
