iOS使用Charts框架繪制折線圖

2020-07-26 03:00:07

字體：大中小

來源：轉載

供稿：網友

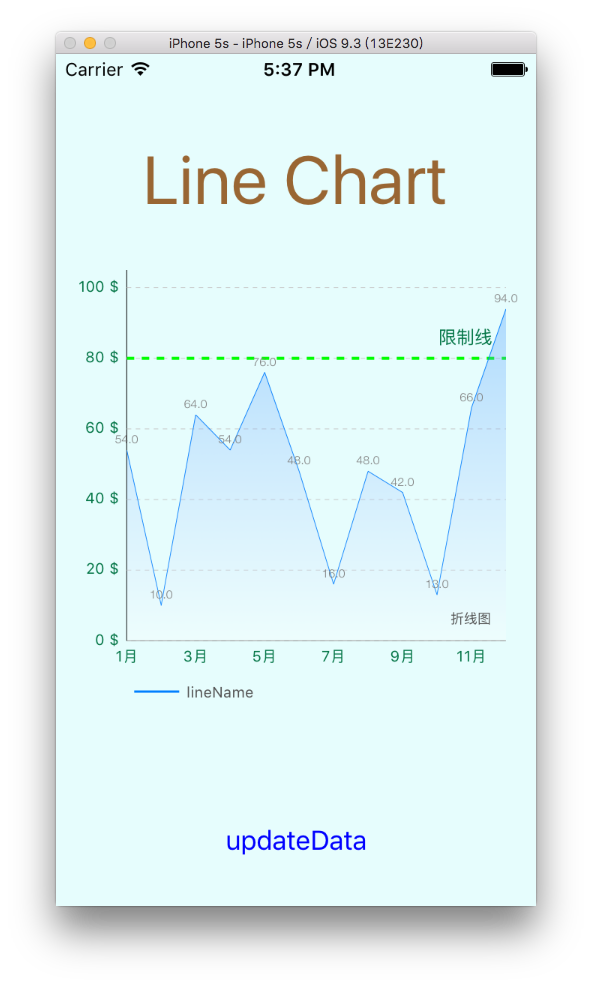

首先先看一下效果:

折線圖

一、初始化折線圖對象

創建一個折線圖的用到的類是LineChartView.h, 代碼如下:

self.LineChartView = [[LineChartView alloc] init];self.LineChartView.delegate = self;//設置代理[self.view addSubview:self.LineChartView];[self.LineChartView mas_makeConstraints:^(MASConstraintMaker *make) { make.size.mas_equalTo(CGSizeMake(self.view.bounds.size.width-20, 300)); make.center.mas_equalTo(self.view);}];self.LineChartView.backgroundColor = [UIColor colorWithRed:230/255.0f green:253/255.0f blue:253/255.0f alpha:1];self.LineChartView.noDataText = @"暫無數據";

二、設置折線圖外觀樣式

1.設置交互樣式

self.LineChartView.scaleYEnabled = NO;//取消Y軸縮放self.LineChartView.doubleTapToZoomEnabled = NO;//取消雙擊縮放self.LineChartView.dragEnabled = YES;//啟用拖拽圖標self.LineChartView.dragDecelerationEnabled = YES;//拖拽后是否有慣性效果self.LineChartView.dragDecelerationFrictionCoef = 0.9;//拖拽后慣性效果的摩擦系數(0~1)，數值越小，慣性越不明顯

2.設置X軸樣式

ChartXAxis *xAxis = self.LineChartView.xAxis;xAxis.axisLineWidth = 1.0/[UIScreen mainScreen].scale;//設置X軸線寬xAxis.labelPosition = XAxisLabelPositionBottom;//X軸的顯示位置，默認是顯示在上面的xAxis.drawGridLinesEnabled = NO;//不繪制網格線xAxis.spaceBetweenLabels = 4;//設置label間隔xAxis.labelTextColor = [self colorWithHexString:@"#057748"];//label文字顏色

3.設置Y軸樣式

self.LineChartView.rightAxis.enabled = NO;//不繪制右邊軸ChartYAxis *leftAxis = self.LineChartView.leftAxis;//獲取左邊Y軸leftAxis.labelCount = 5;//Y軸label數量，數值不一定，如果forceLabelsEnabled等于YES, 則強制繪制制定數量的label, 但是可能不平均leftAxis.forceLabelsEnabled = NO;//不強制繪制指定數量的labelleftAxis.showOnlyMinMaxEnabled = NO;//是否只顯示最大值和最小值leftAxis.axisMinValue = 0;//設置Y軸的最小值leftAxis.startAtZeroEnabled = YES;//從0開始繪制leftAxis.axisMaxValue = 105;//設置Y軸的最大值leftAxis.inverted = NO;//是否將Y軸進行上下翻轉leftAxis.axisLineWidth = 1.0/[UIScreen mainScreen].scale;//Y軸線寬leftAxis.axisLineColor = [UIColor blackColor];//Y軸顏色leftAxis.valueFormatter = [[NSNumberFormatter alloc] init];//自定義格式leftAxis.valueFormatter.positiveSuffix = @" $";//數字后綴單位leftAxis.labelPosition = YAxisLabelPositionOutsideChart;//label位置leftAxis.labelTextColor = [self colorWithHexString:@"#057748"];//文字顏色leftAxis.labelFont = [UIFont systemFontOfSize:10.0f];//文字字體

4.設置網格線樣式

主要是設置Y軸的網格線樣式, 代碼如下:

leftAxis.gridLineDashLengths = @[@3.0f, @3.0f];//設置虛線樣式的網格線leftAxis.gridColor = [UIColor colorWithRed:200/255.0f green:200/255.0f blue:200/255.0f alpha:1];//網格線顏色leftAxis.gridAntialiasEnabled = YES;//開啟抗鋸齒

5.添加限制線

限制線可以添加多條, 在這里只添加一條做演示, 代碼如下:

ChartLimitLine *limitLine = [[ChartLimitLine alloc] initWithLimit:80 label:@"限制線"];limitLine.lineWidth = 2;limitLine.lineColor = [UIColor greenColor];limitLine.lineDashLengths = @[@5.0f, @5.0f];//虛線樣式limitLine.labelPosition = ChartLimitLabelPositionRightTop;//位置limitLine.valueTextColor = [self colorWithHexString:@"#057748"];//label文字顏色limitLine.valueFont = [UIFont systemFontOfSize:12];//label字體[leftAxis addLimitLine:limitLine];//添加到Y軸上leftAxis.drawLimitLinesBehindDataEnabled = YES;//設置限制線繪制在折線圖的后面

6.設置折線圖描述及圖例樣式

當有多條折線顯示在圖表上時, 通常需要一個'圖例'來說明每一條折線的名稱或者代表的含義, 這時候就要進行圖例的設置, 主要代碼如下:

[self.LineChartView setDescriptionText:@"折線圖"];//折線圖描述[self.LineChartView setDescriptionTextColor:[UIColor darkGrayColor]];self.LineChartView.legend.form = ChartLegendFormLine;//圖例的樣式self.LineChartView.legend.formSize = 30;//圖例中線條的長度self.LineChartView.legend.textColor = [UIColor darkGrayColor];//圖例文字顏色

除了可以用以上這些屬性來設置樣式以外, 還有其它很多屬性, 可以自行嘗試. 由于以上這些屬性較簡單, 從屬性名就可以看出其含義, 而且在代碼后面也大都有注釋, 在這里就不對這些屬性作一一解釋了.

三、為折線圖提供數據

為折線圖提供數據, 和柱形圖差不多, 唯一不同的是設置折線圖的折線線條樣式, 在設置線條樣式時, 我們可以設置折線的類型, 有階梯類型和一般類型. 我們也可以設置折線拐點的樣式, 拐點的大小, 拐點是否可以是空心類型等. 此外還可以對折線圖進行顏色填充, 以此來美化圖表. 由于樣式太多, 在這里就不多說了, 直接看代碼:

- (LineChartData *)setData{ int xVals_count = 12;//X軸上要顯示多少條數據 double maxYVal = 100;//Y軸的最大值 //X軸上面需要顯示的數據 NSMutableArray *xVals = [[NSMutableArray alloc] init]; for (int i = 0; i < xVals_count; i++) { [xVals addObject:[NSString stringWithFormat:@"%d月", i+1]]; } //對應Y軸上面需要顯示的數據 NSMutableArray *yVals = [[NSMutableArray alloc] init]; for (int i = 0; i < xVals_count; i++) { double mult = maxYVal + 1; double val = (double)(arc4random_uniform(mult)); ChartDataEntry *entry = [[ChartDataEntry alloc] initWithValue:val xIndex:i]; [yVals addObject:entry]; } LineChartDataSet *set1 = nil; if (self.LineChartView.data.dataSetCount > 0) { LineChartData *data = (LineChartData *)self.LineChartView.data; set1 = (LineChartDataSet *)data.dataSets[0]; set1.yVals = yVals; return data; }else{ //創建LineChartDataSet對象 set1 = [[LineChartDataSet alloc] initWithYVals:yVals label:@"lineName"]; //設置折線的樣式 set1.lineWidth = 1.0/[UIScreen mainScreen].scale;//折線寬度 set1.drawValuesEnabled = YES;//是否在拐點處顯示數據 set1.valueColors = @[[UIColor brownColor]];//折線拐點處顯示數據的顏色 [set1 setColor:[self colorWithHexString:@"#007FFF"]];//折線顏色 set1.drawSteppedEnabled = NO;//是否開啟繪制階梯樣式的折線圖 //折線拐點樣式 set1.drawCirclesEnabled = NO;//是否繪制拐點 set1.circleRadius = 4.0f;//拐點半徑 set1.circleColors = @[[UIColor redColor], [UIColor greenColor]];//拐點顏色 //拐點中間的空心樣式 set1.drawCircleHoleEnabled = YES;//是否繪制中間的空心 set1.circleHoleRadius = 2.0f;//空心的半徑 set1.circleHoleColor = [UIColor blackColor];//空心的顏色 //折線的顏色填充樣式 //第一種填充樣式:單色填充// set1.drawFilledEnabled = YES;//是否填充顏色// set1.fillColor = [UIColor redColor];//填充顏色// set1.fillAlpha = 0.3;//填充顏色的透明度 //第二種填充樣式:漸變填充 set1.drawFilledEnabled = YES;//是否填充顏色 NSArray *gradientColors = @[(id)[ChartColorTemplates colorFromString:@"#FFFFFFFF"].CGColor,   (id)[ChartColorTemplates colorFromString:@"#FF007FFF"].CGColor]; CGGradientRef gradientRef = CGGradientCreateWithColors(nil, (CFArrayRef)gradientColors, nil); set1.fillAlpha = 0.3f;//透明度 set1.fill = [ChartFill fillWithLinearGradient:gradientRef angle:90.0f];//賦值填充顏色對象 CGGradientRelease(gradientRef);//釋放gradientRef //點擊選中拐點的交互樣式 set1.highlightEnabled = YES;//選中拐點,是否開啟高亮效果(顯示十字線) set1.highlightColor = [self colorWithHexString:@"#c83c23"];//點擊選中拐點的十字線的顏色 set1.highlightLineWidth = 1.0/[UIScreen mainScreen].scale;//十字線寬度 set1.highlightLineDashLengths = @[@5, @5];//十字線的虛線樣式 //將 LineChartDataSet 對象放入數組中 NSMutableArray *dataSets = [[NSMutableArray alloc] init]; [dataSets addObject:set1]; //添加第二個LineChartDataSet對象// LineChartDataSet *set2 = [set1 copy];// NSMutableArray *yVals2 = [[NSMutableArray alloc] init];// for (int i = 0; i < xVals_count; i++) {// double mult = maxYVal + 1;// double val = (double)(arc4random_uniform(mult));// ChartDataEntry *entry = [[ChartDataEntry alloc] initWithValue:val xIndex:i];// [yVals2 addObject:entry];// }// set2.yVals = yVals2;// [set2 setColor:[UIColor redColor]];// set2.drawFilledEnabled = YES;//是否填充顏色// set2.fillColor = [UIColor redColor];//填充顏色// set2.fillAlpha = 0.1;//填充顏色的透明度// [dataSets addObject:set2]; //創建 LineChartData 對象, 此對象就是lineChartView需要最終數據對象 LineChartData *data = [[LineChartData alloc] initWithXVals:xVals dataSets:dataSets]; [data setValueFont:[UIFont fontWithName:@"HelveticaNeue-Light" size:8.f]];//文字字體 [data setValueTextColor:[UIColor grayColor]];//文字顏色 NSNumberFormatter *formatter = [[NSNumberFormatter alloc] init]; //自定義數據顯示格式 [formatter setNumberStyle:NSNumberFormatterDecimalStyle]; [formatter setPositiveFormat:@"#0.0"]; [data setValueFormatter:formatter]; return data; }}

代理方法和其他圖表一樣，這里就不再贅述了.

運行結果如下:

運行結果

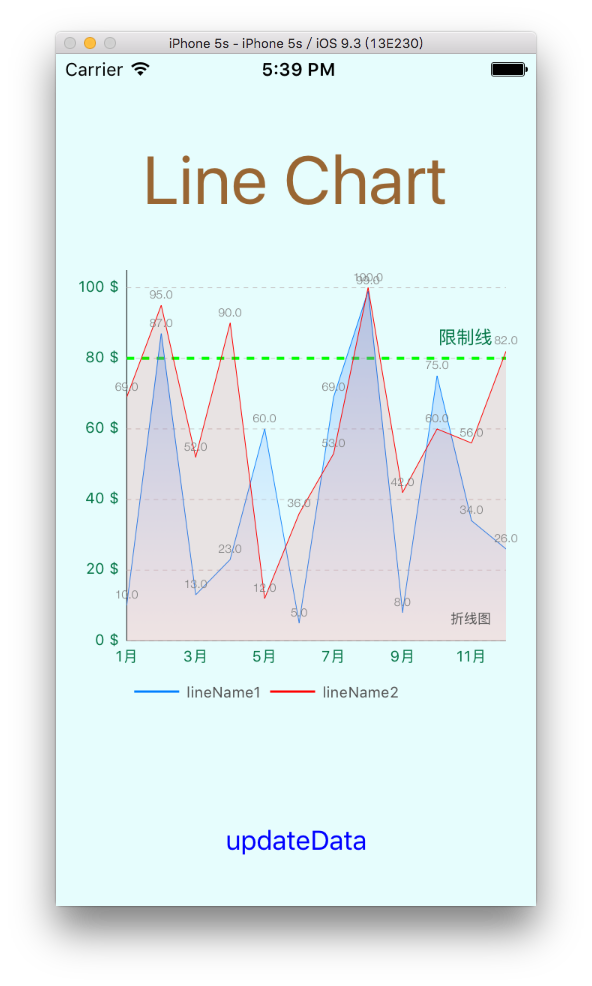

為折線圖提供數據的用到的是LineChartData類創建的對象, 在LineChartData對象初始化時, 需要提供dataSets數組(里面放的是LineChartDataSet對象), 上面的例子中dataSets數組中只有一個LineChartDataSet對象, 也就是只有一條折線, 我們也可以在dataSets數組中放入多個LineChartDataSet對象, 也就是多條曲線, 下面的結果就是添加2條折線的效果, 如下圖:
