iOS圖片拉伸的4種方法

2020-07-26 02:58:18

字體：大中小

來源：轉載

供稿：網友

假如下面的一張圖片，是用來做按鈕的背景圖片的，原始尺寸是(128 * 112)


我們通過代碼將這張圖片設置為按鈕的背景圖片，假如我們將創建好的按鈕的寬高設置為:(W=200, H=50)代碼如下:

//// ViewController.m// iOS圖片拉伸總結//// Created by Sunshine on 15/6/29.// Copyright (c) 2015年 YotrolZ. All rights reserved.//#import "ViewController.h"@interface ViewController ()@end@implementation ViewController- (void)viewDidLoad { [super viewDidLoad]; // 創建一個按鈕 UIButton *btn = [UIButton buttonWithType:UIButtonTypeCustom]; // 設置按鈕的frame btn.frame = CGRectMake(100, 300, 200, 50); // 加載圖片 UIImage *image = [UIImage imageNamed:@"chat_send_nor"]; // 設置按鈕的背景圖片 [btn setBackgroundImage:image forState:UIControlStateNormal]; // 將按鈕添加到控制器的view [self.view addSubview:btn];}- (void)didReceiveMemoryWarning { [super didReceiveMemoryWarning]; // Dispose of any resources that can be recreated.}@end

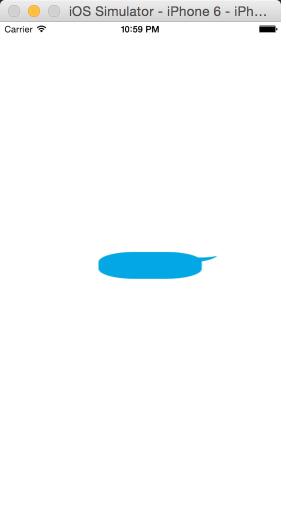

這是你發現運行的結果完全出乎你的意料(搓的無極限)，如圖：


原因分析:是將原是尺寸為W=128 * H=112的圖片拉伸成了W=200, H=50;

解決方案:
1.找美工MM重做一張較大的圖片,這樣的話就會出現軟件包將來會變大，占用空間更大;如果我們要經常修改按鈕的frame,你是想讓MM殺你的節奏~~,顯然不可行；
2.蘋果為我們提供了關于圖片拉伸的API，我們可以直接利用代碼實現，是不是很牛X；

利用蘋果提供的API來拉伸圖片(目前發現的有四種):

方式一(iOS5之前)：

如下圖：設置topCapHeight、leftCapWidth、bottomCapHeight、lerightCapWidth,圖中的黑色區域就是圖片拉伸的范圍，也就是說邊上的不會被拉伸.
通過下面的方法我們可以設置:

// 官方API說明
// - stretchableImageWithLeftCapWidth:topCapHeight:(iOS 5.0)
// Creates and returns a new image object with the specified cap values.

說明:這個方法只有2個參數，leftCapWidth代表左端蓋寬度，topCapHeight代表上端蓋高度。系統會自動計算出右端蓋寬度rightCapWidth和底端蓋高度bottomCapHeight，算法如下：

// 系統會自動計算rightCapWidthrightCapWidth = image.width - leftCapWidth - 1; // 系統會自動計算bottomCapHeightbottomCapHeight = image.height - topCapHeight - 1

這樣一來，其實我們圖片的可拉伸范圍只有1 * 1，所以再怎么拉伸都不會影響圖片的外觀;
具體代碼如下:

 // 加載圖片 UIImage *image = [UIImage imageNamed:@"chat_send_nor"]; // 設置左邊端蓋寬度 NSInteger leftCapWidth = image.size.width * 0.5; // 設置上邊端蓋高度 NSInteger topCapHeight = image.size.height * 0.5; UIImage *newImage = [image stretchableImageWithLeftCapWidth:leftCapWidth topCapHeight:topCapHeight]; // 設置按鈕的背景圖片 [btn setBackgroundImage:newImage forState:UIControlStateNormal];

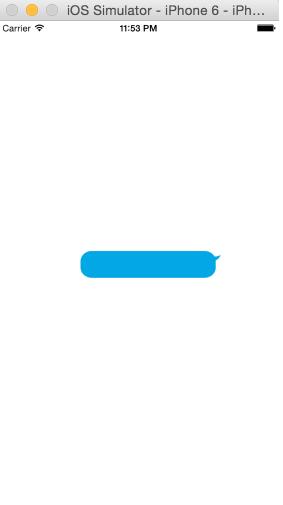

運行效果:


方式二:(iOS5)

利用下面的方法：

// 官方API說明- (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets NS_AVAILABLE_IOS(5_0); // create a resizable version of this image. the interior is tiled when drawn.typedef struct UIEdgeInsets { CGFloat top, left, bottom, right;  // specify amount to inset (positive) for each of the edges. values can be negative to 'outset'} UIEdgeInsets;

說明：UIEdgeInsets中的CGFloat top, left, bottom, right就是用來設置上端蓋、左端蓋、下端蓋、右端蓋的尺寸(逆時針方向);

具體代碼如下：

 // 加載圖片 UIImage *image = [UIImage imageNamed:@"chat_send_nor"]; // 設置端蓋的值 CGFloat top = image.size.height * 0.5; CGFloat left = image.size.width * 0.5; CGFloat bottom = image.size.height * 0.5; CGFloat right = image.size.width * 0.5; UIEdgeInsets edgeInsets = UIEdgeInsetsMake(top, left, bottom, right); // 拉伸圖片 UIImage *newImage = [image resizableImageWithCapInsets:edgeInsets]; // 設置按鈕的背景圖片 [btn setBackgroundImage:newImage forState:UIControlStateNormal];

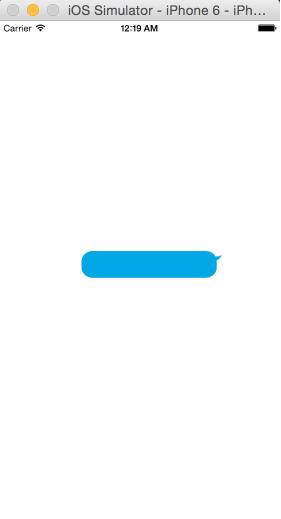

運行效果:


方式三:（iOS6）

利用下面的方法:

復制代碼代碼如下:

- (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets resizingMode:(UIImageResizingMode)resizingMode NS_AVAILABLE_IOS(6_0);
// the interior is resized according to the resizingMode

說明:相比iOS5中的方法多了一個resizingMode參數

typedef NS_ENUM(NSInteger, UIImageResizingMode) { UIImageResizingModeTile, // 平鋪模式，通過重復顯示UIEdgeInsets指定的矩形區域來填充圖片 UIImageResizingModeStretch, // 拉伸模式，通過拉伸UIEdgeInsets指定的矩形區域來填充圖片};

具體代碼如下：

 // 加載圖片 UIImage *image = [UIImage imageNamed:@"chat_send_nor"]; // 設置端蓋的值 CGFloat top = image.size.height * 0.5; CGFloat left = image.size.width * 0.5; CGFloat bottom = image.size.height * 0.5; CGFloat right = image.size.width * 0.5; // 設置端蓋的值 UIEdgeInsets edgeInsets = UIEdgeInsetsMake(top, left, bottom, right); // 設置拉伸的模式 UIImageResizingMode mode = UIImageResizingModeStretch; // 拉伸圖片 UIImage *newImage = [image resizableImageWithCapInsets:edgeInsets resizingMode:mode]; // 設置按鈕的背景圖片 [btn setBackgroundImage:newImage forState:UIControlStateNormal];

運行效果:
