前言
app在渲染視圖時，需要在坐標系中指定繪制區域。
這個概念看似乎簡單，事實并非如此。
When an app draws something in iOS, it has to locate the drawn content in a two-dimensional space defined by a coordinate system.
This notion might seem straightforward at first glance, but it isn't.
正文
我們先從一段最簡單的代碼入手，在drawRect中顯示一個普通的UILabel；
為了方便判斷，我把整個view的背景設置成黑色：
- (void)drawRect:(CGRect)rect { [super drawRect:rect]; CGContextRef context = UIGraphicsGetCurrentContext(); NSLog(@"CGContext default CTM matrix %@", NSStringFromCGAffineTransform(CGContextGetCTM(context))); UILabel *testLabel = [[UILabel alloc] initWithFrame:CGRectMake(0, 0, 100, 28)]; testLabel.text = @"測試文本"; testLabel.font = [UIFont systemFontOfSize:14]; testLabel.textColor = [UIColor whiteColor]; [testLabel.layer renderInContext:context];}這段代碼首先創建一個UILabel，然后設置文本，顯示到屏幕上，沒有修改坐標。
所以按照UILabel.layer默認的坐標(0, 0)，在左上角進行了繪制。
UILabel繪制
接著，我們嘗試使用CoreText來渲染一段文本。
- (void)drawRect:(CGRect)rect { [super drawRect:rect]; CGContextRef context = UIGraphicsGetCurrentContext(); NSLog(@"CGContext default matrix %@", NSStringFromCGAffineTransform(CGContextGetCTM(context))); NSAttributedString *attrStr = [[NSAttributedString alloc] initWithString:@"測試文本" attributes:@{ NSForegroundColorAttributeName:[UIColor whiteColor], NSFontAttributeName:[UIFont systemFontOfSize:14], }]; CTFramesetterRef frameSetter = CTFramesetterCreateWithAttributedString((__bridge CFAttributedStringRef) attrStr); // 根據富文本創建排版類CTFramesetterRef UIBezierPath * bezierPath = [UIBezierPath bezierPathWithRect:CGRectMake(0, 0, 100, 20)]; CTFrameRef frameRef = CTFramesetterCreateFrame(frameSetter, CFRangeMake(0, 0), bezierPath.CGPath, NULL); // 創建排版數據 CTFrameDraw(frameRef, context);}首先用NSString創建一個富文本，然后根據富文本創建CTFramesetterRef，結合CGRect生成的UIBezierPath，我們得到CTFrameRef，最終渲染到屏幕上。

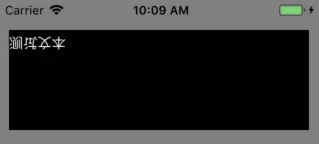

但是結果與上文不一致：文字是上下顛倒。
CoreText的文本繪制
從這個不同的現象開始，我們來理解iOS的坐標系。
坐標系概念
在iOS中繪制圖形必須在一個二維的坐標系中進行，但在iOS系統中存在多個坐標系，常需要處理一些坐標系的轉換。
先介紹一個圖形上下文(graphics context)的概念，比如說我們常用的CGContext就是Quartz 2D的上下文。圖形上下文包含繪制所需的信息，比如顏色、線寬、字體等。用我們在Windows常用的畫圖來參考，當我們使用畫筆🖌在白板中寫字時，圖形上下文就是畫筆的屬性設置、白板大小、畫筆位置等等。

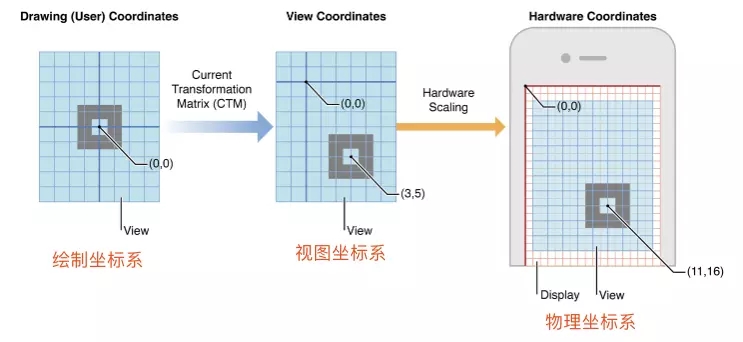

iOS中，每個圖形上下文都會有三種坐標：
1、繪制坐標系（也叫用戶坐標系），我們平時繪制所用的坐標系；
2、視圖坐標系，固定左上角為原點（0，0）的view坐標系；
3、物理坐標系，物理屏幕中的坐標系，同樣是固定左上角為原點；
根據我們繪制的目標不同（屏幕、位圖、PDF等），會有多個context；

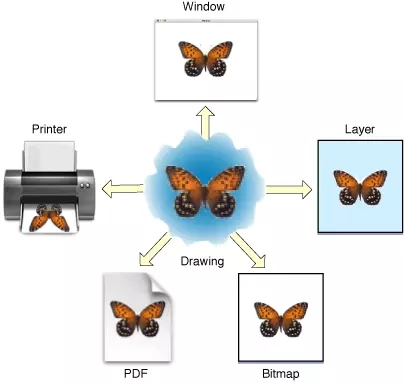

Quartz常見的繪制目標

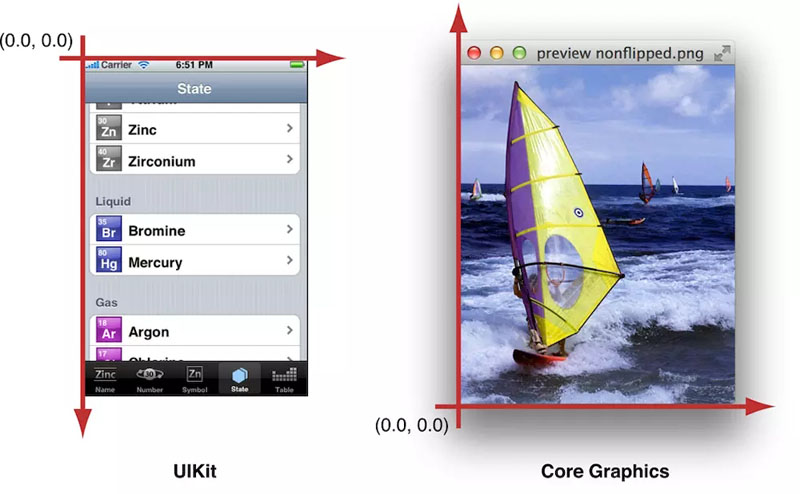

不同context的繪制坐標系各不相同，比如說UIKit的坐標系為左上角原點的坐標系，CoreGraphics的坐標系為左下角為原點的坐標系；

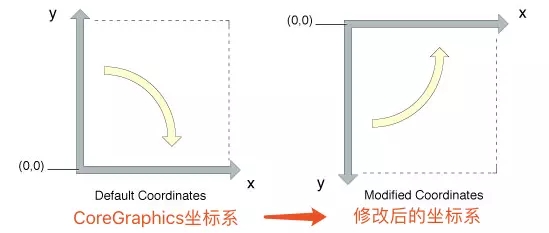

CoreGraphics坐標系和UIKit坐標系的轉換
CoreText基于CoreGraphics，所以坐標系也是CoreGraphics的坐標系。
我們回顧下上文提到的兩個渲染結果，我們產生如下疑問：
UIGraphicsGetCurrentContext返回的是CGContext，代表著是左下角為原點的坐標系，用UILabel（UIKit坐標系）可以直接renderInContext，并且“測”字對應為UILabel的（0，0）位置，是在左上角？
當用CoreText渲染時，坐標是（0，0），但是渲染的結果是在左上角，并不是在左下角；并且文字是上下顛倒的。
為了探究這個問題，我在代碼中加入了一行l(wèi)og：
NSLog(@"CGContext default matrix %@", NSStringFromCGAffineTransform(CGContextGetCTM(context)));
其結果是CGContext default matrix [2, 0, 0, -2, 0, 200]；
CGContextGetCTM返回是CGAffineTransform仿射變換矩陣：

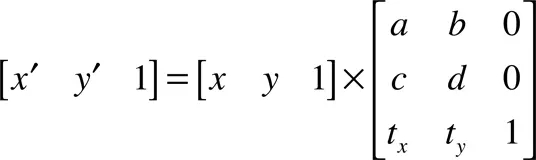

一個二維坐標系上的點p，可以表達為(x, y, 1)，乘以變換的矩陣，如下：
把結果相乘，得到下面的關系
此時，我們再來看看打印的結果[2, 0, 0, -2, 0, 200]，可以化簡為
x' = 2x, y' = 200 - 2y
因?yàn)殇秩镜膙iew高度為100，所以這個坐標轉換相當于把原點在左下角（0，100）的坐標系，轉換為原點在左上角（0，0）的坐標系！通常我們都會使用UIKit進行渲染，所以iOS系統在drawRect返回CGContext的時候，默認幫我們進行了一次變換，以方便開發者直接用UIKit坐標系進行渲染。
我們嘗試對系統添加的坐標變換進行還原：
先進行CGContextTranslateCTM(context, 0, self.bounds.size.height);
對于x' = 2x, y' = 200 - 2y，我們使得x=x,y=y+100；（self.bounds.size.height=100）
于是有x' = 2x, y' = 200-2(y+100) = -2y;
再進行CGContextScaleCTM(context, 1.0, -1.0);
對于x' = 2x, y' = -2y，我們使得x=x, y=-y;
于是有 x'=2x, y' = -2(-y) = 2y；
- (void)drawRect:(CGRect)rect { [super drawRect:rect]; CGContextRef context = UIGraphicsGetCurrentContext(); CGContextTranslateCTM(context, 0, self.bounds.size.height); CGContextScaleCTM(context, 1.0, -1.0); NSLog(@"CGContext default matrix %@", NSStringFromCGAffineTransform(CGContextGetCTM(context))); NSAttributedString *attrStr = [[NSAttributedString alloc] initWithString:@"測試文本" attributes:@{ NSForegroundColorAttributeName:[UIColor whiteColor], NSFontAttributeName:[UIFont systemFontOfSize:14], }]; CTFramesetterRef frameSetter = CTFramesetterCreateWithAttributedString((__bridge CFAttributedStringRef) attrStr); // 根據富文本創建排版類CTFramesetterRef UIBezierPath * bezierPath = [UIBezierPath bezierPathWithRect:CGRectMake(0, 0, 100, 20)]; CTFrameRef frameRef = CTFramesetterCreateFrame(frameSetter, CFRangeMake(0, 0), bezierPath.CGPath, NULL); // 創建排版數據 CTFrameDraw(frameRef, context);}通過log也可以看出來CGContext default matrix [2, 0, -0, 2, 0, 0]；

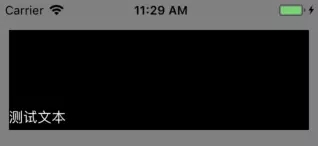

最終結果如下，文本從左下角開始渲染，并且沒有出現上下顛倒的情況。
這時我們產生新的困擾：
用CoreText渲染文字的上下顛倒現象解決，但是修改后的坐標系UIKit無法正常使用，如何兼容兩種坐標系？
iOS可以使用CGContextSaveGState()方法暫存context狀態，然后在CoreText繪制完后通過CGContextRestoreGState ()可以恢復context的變換。
- (void)drawRect:(CGRect)rect { [super drawRect:rect]; CGContextRef context = UIGraphicsGetCurrentContext(); NSLog(@"CGContext default matrix %@", NSStringFromCGAffineTransform(CGContextGetCTM(context))); CGContextSaveGState(context); CGContextTranslateCTM(context, 0, self.bounds.size.height); CGContextScaleCTM(context, 1.0, -1.0); NSAttributedString *attrStr = [[NSAttributedString alloc] initWithString:@"測試文本" attributes:@{ NSForegroundColorAttributeName:[UIColor whiteColor], NSFontAttributeName:[UIFont systemFontOfSize:14], }]; CTFramesetterRef frameSetter = CTFramesetterCreateWithAttributedString((__bridge CFAttributedStringRef) attrStr); // 根據富文本創建排版類CTFramesetterRef UIBezierPath * bezierPath = [UIBezierPath bezierPathWithRect:CGRectMake(0, 0, 100, 20)]; CTFrameRef frameRef = CTFramesetterCreateFrame(frameSetter, CFRangeMake(0, 0), bezierPath.CGPath, NULL); // 創建排版數據 CTFrameDraw(frameRef, context); CGContextRestoreGState(context); NSLog(@"CGContext default CTM matrix %@", NSStringFromCGAffineTransform(CGContextGetCTM(context))); UILabel *testLabel = [[UILabel alloc] initWithFrame:CGRectMake(0, 0, 100, 20)]; testLabel.text = @"測試文本"; testLabel.font = [UIFont systemFontOfSize:14]; testLabel.textColor = [UIColor whiteColor]; [testLabel.layer renderInContext:context];}渲染結果如下，控制臺輸出的兩個matrix都是[2, 0, 0, -2, 0, 200]；
遇到的問題
1、UILabel.layer在renderInContext的時候frame失效
初始化UILabel時設定了frame，但是沒有生效。
UILabel *testLabel = [[UILabel alloc] initWithFrame:CGRectMake(20, 20, 100, 28)];
這是因?yàn)閒rame是在上一層view中坐標的偏移，在renderInContext中坐標起點與frame無關，所以需要修改的是bounds屬性：
testLabel.layer.bounds = CGRectMake(50, 50, 100, 28);
2、renderInContext和drawInContext的選擇
在把UILabel.layer渲染到context的時候，應該采用drawInContext還是renderInContext？

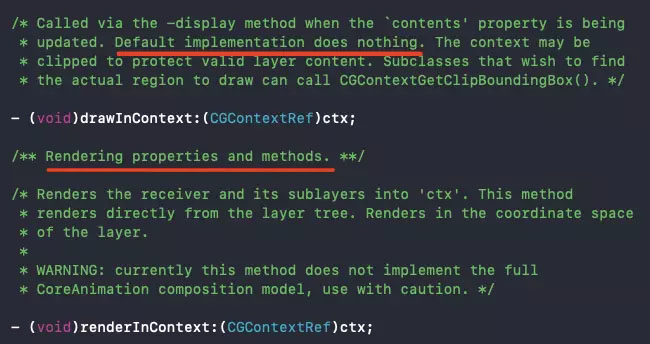

雖然這兩個方法都可以生效，但是根據畫線部分的內容來判斷，還是采用了renderInContext，并且問題1就是由這里的一句Renders in the coordinate space of the layer，定位到問題所在。
3、如何理解CoreGraphics坐標系不一致后，會出現繪制結果異常？
我的理解方法是，我們可以先不考慮坐標系變換的情況。

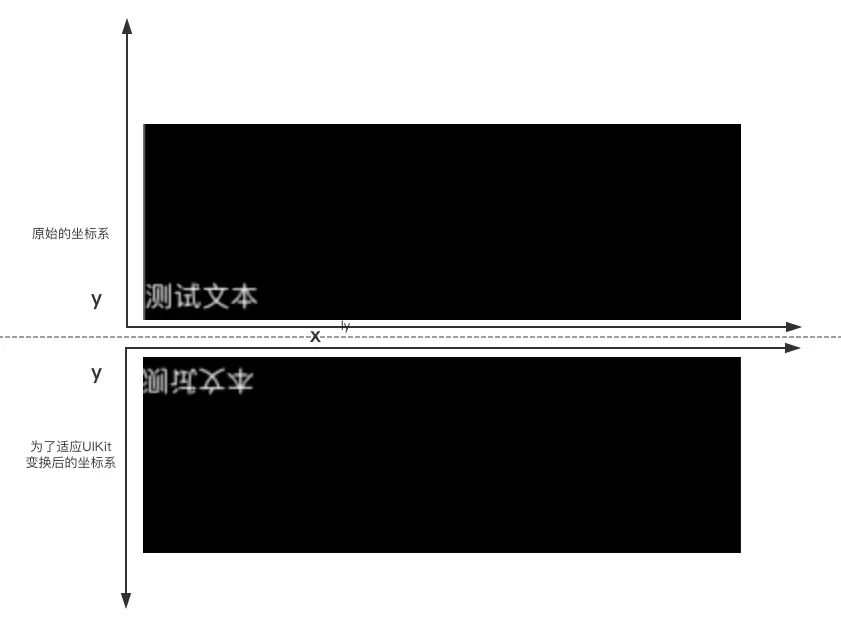

如下圖，上半部分是普通的渲染結果，可以很容易的想象；
接下來是增加坐標變換后，坐標系變成原點在左上角的頂點，相當于按照下圖的虛線進行了一次垂直的翻轉。
也可以按照坐標系變換的方式去理解，將左下角原點的坐標系相對y軸做一次垂直翻轉，然后向上平移height的高度，這樣得到左上角原點的坐標系。
附錄
總結
以上就是這篇文章的全部內容了，希望本文的內容對大家的學習或者工作具有一定的參考學習價值，如果有疑問大家可以留言交流，謝謝大家對武林網的支持。
