需求

利用圖片，實現一個如圖的按鈕組。

遇到的問題

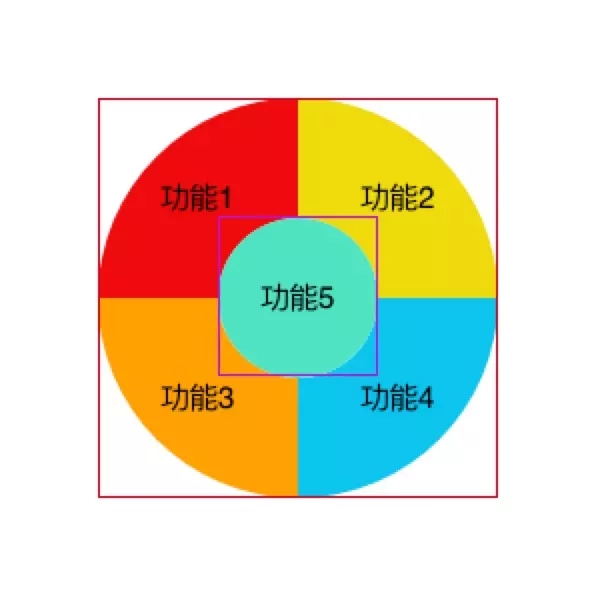

如下圖所示：

• 功能1、2、3、4的按鈕可以實現點擊功能。但是在紅色方框四角的位置，也會響應相應的點擊事件。
• 紫色方框內四角區域點擊時，響應的方法是功能5，而不是對應的功能。

解決思路

期望的結果

• 尋找到合適的Button來處理點擊事件

需要弄明白的問題

• 事件在如何傳遞的？
• 怎么判斷誰來處理當前事件？

事件是如何傳遞的？

1. 當用戶觸摸實際屏幕時，會生成一個Touch Event，將此事件添加到UIApplication管理的事件隊列之中。
2. UIApplication從事件隊列之中按順序取出事件分發到視圖去處理。
3. 當事件被發出以后，會從keyWindow開始，依次向上傳遞，包括Controller以及View，最后找到合適的視圖來響應事件。

可以看出：當一個事件發生后，事件會從父控件傳給子控件，也就是說由UIApplication -> UIWindow -> UIView -> initial view,以上就是事件的傳遞，也就是尋找最合適的view的過程。

涉及到兩個方法：

func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView?func point(inside point: CGPoint, with event: UIEvent?) -> Bool

當UIApplication發送事件到keyWindow時，會調用 hitTest來尋找最合適的視圖處理事件。判斷邏輯如下：

1. 首先判斷自身是否能夠響應觸摸事件（userInteractionEnabled==true、hidden==true、alpha<=0.01不能響應觸摸事件）,若能響應則下一步，否則返回nil。
2. 如果可以響應觸摸事件，調用pointInside來判斷是否在顯示區域內，如果不在其中，pointInside返回false，同時hitTest返回nil。
3. 如果 pointInside返回true，表示在當前的視圖之中，然后倒序遍歷該視圖的子視圖,重復上述步驟，直到某一視圖可以響應，hitTest:返回該視圖。
4. 如果執行完上述步驟以后，沒有符合條件的視圖響應事件，則返回視圖本身，表示只有當前視圖符合條件，能夠處理該事件。

 Q：為什么倒序遍歷？
 A：因為在subViews數組中，最后添加的視圖，在視圖層級中處于最上方。

怎么判斷誰來處理當前事件？

當知道的上面事件傳遞機制后，我們就能理清楚我們的Button處理事件的邏輯了：

1、自定義Button繼承自系統的Button。

2、重寫 point(inside point: CGPoint, with event: UIEvent?) -> Bool 方法。在其中判斷當前事件是否需要自身處理。

• 判斷點是否在自身button.imageView的frame范圍內
• 得到點擊點在button.imageView中該點的顏色值
• 如果得到的色值中alpha小于閥值，則返回false

具體代碼可以查看JTShapedButton源碼 （本地下載）。

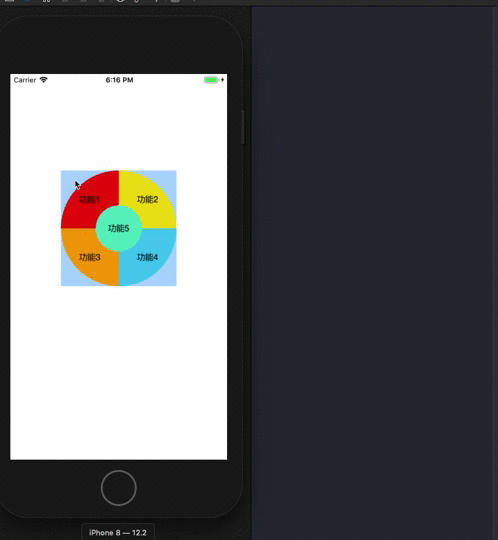

實現效果

總結
