這是一篇教如何拆開路由器進行故障排除的經驗。因?yàn)樵谡搲峡戳撕枚嚓P(guān)于這款路由器的帖子，發現這款路由器問題還是挺多的，今天我就來用圖文介紹一下這款路由器的拆機教程，還有內部主板上的一些附件認識，假如以后你的這款路由器壞了，可以根據這個教程詳細檢查一下路由器內部。

一、拆解過程

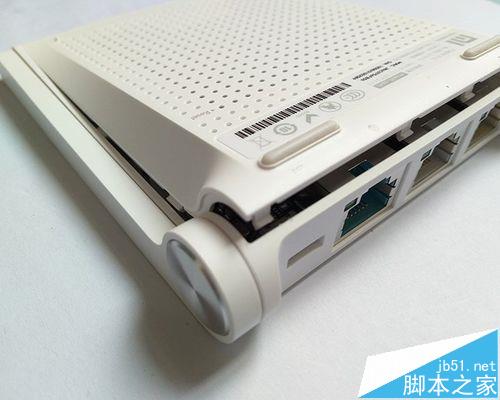

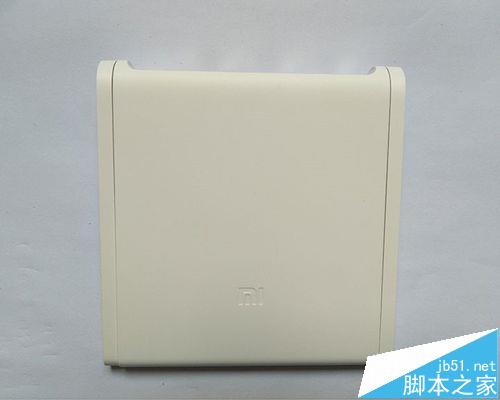

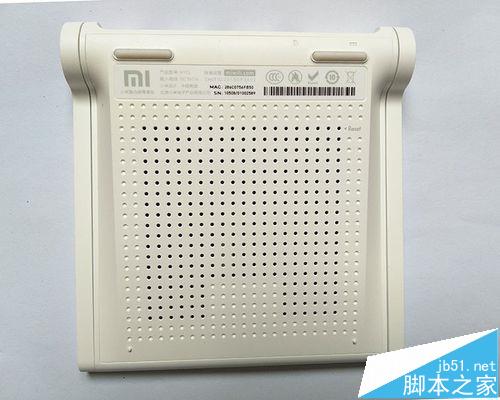

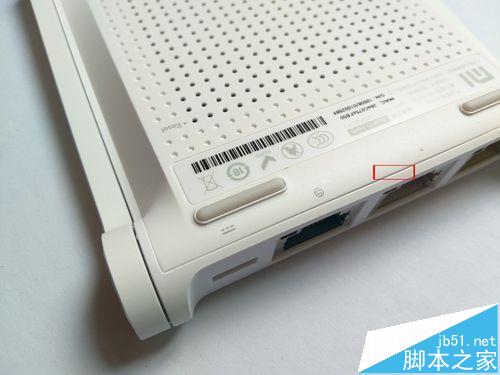

1、首先查看一下路由器外觀，正面塑料一體沒有任何銜接狹縫，翻到背面可以明顯看到散熱孔，仔細看就可以看到明顯的銜接處，找到狹縫比較大的地方，用翹片插入。

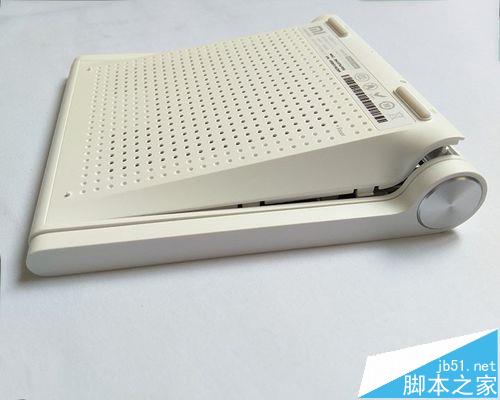

2、因?yàn)檫@款路由器的銜接采用卡扣式連接，所以只要打開一個卡扣，順著邊緣就可以打開兩邊的卡扣。

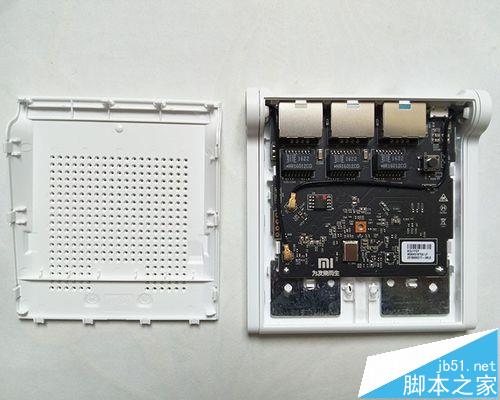

3、卡扣全部打開后就可以順利的取下路由器后殼了。打開后殼就可以看到路由器的主板。

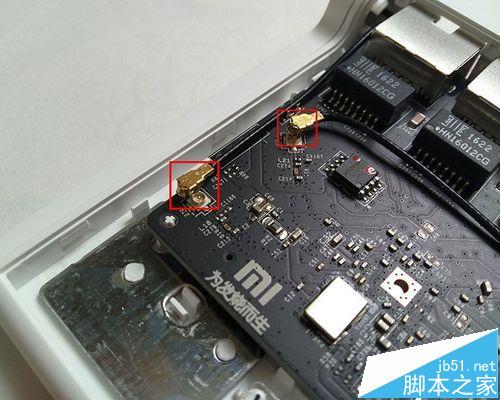

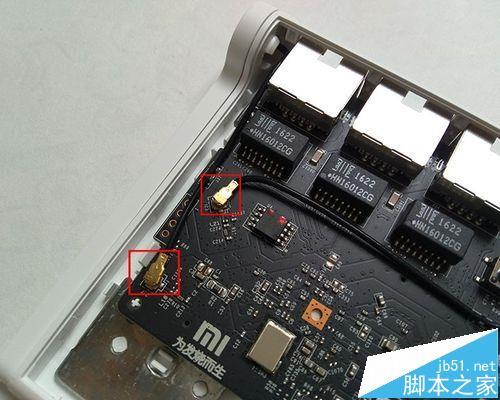

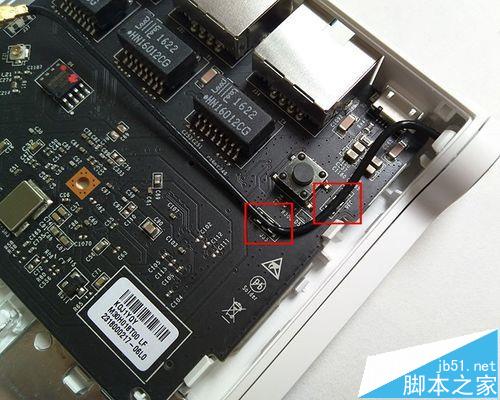

4、找到天線的連接線，用鑷子輕輕取下，如果取不下來，就稍微用點力。取下連接線的時候不要太用力，因?yàn)檫B接線被主板上的鐵片固定，所以順著線慢慢的分離。

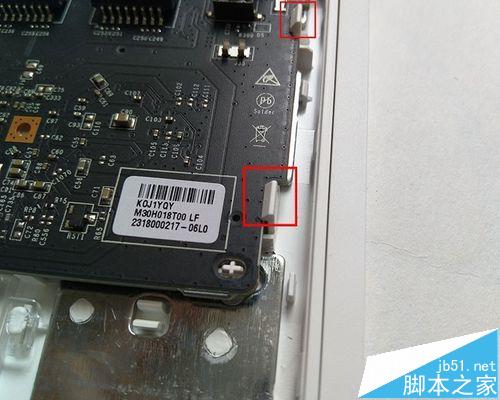

5、就是取下主板，主板也是被卡扣扣住，分離時要把左右各兩個卡扣都分離開，再緩緩取出。

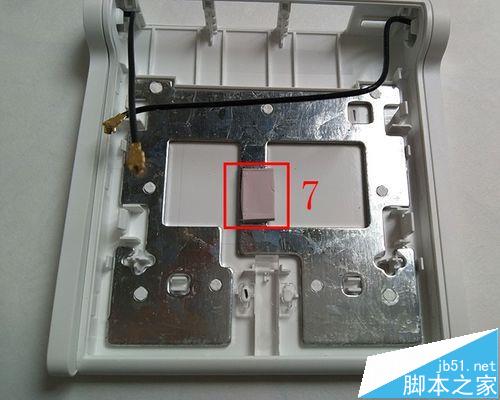

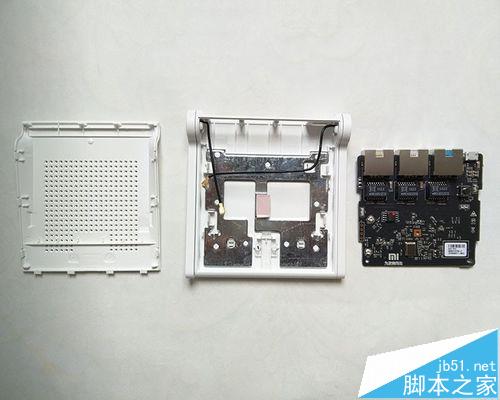

6、取下主板后可以看到主板下面是個散熱片，與處理器貼合處還有導熱硅膠。

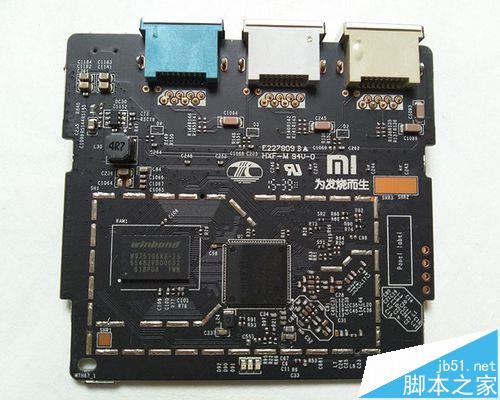

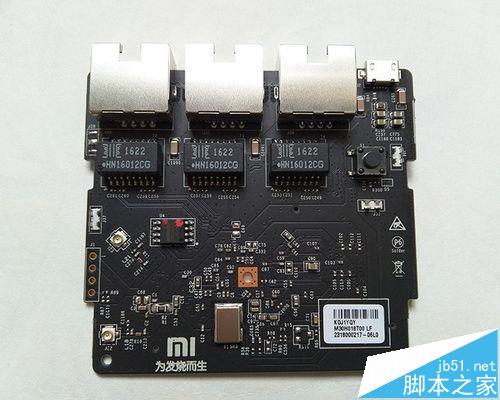

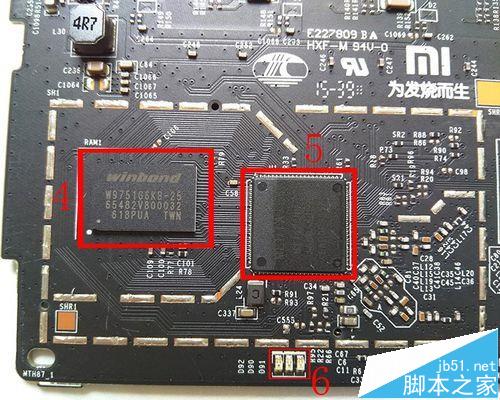

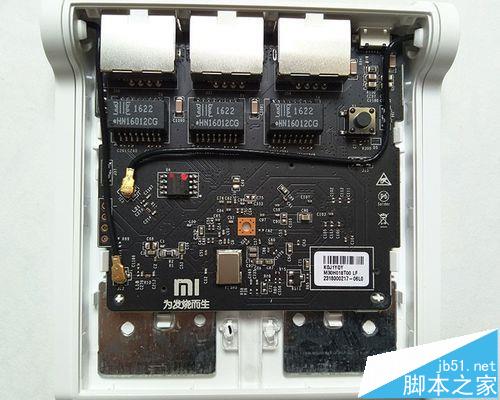

7、主板的正反面都是密密麻麻的連接，我來介紹幾個重要元器件。

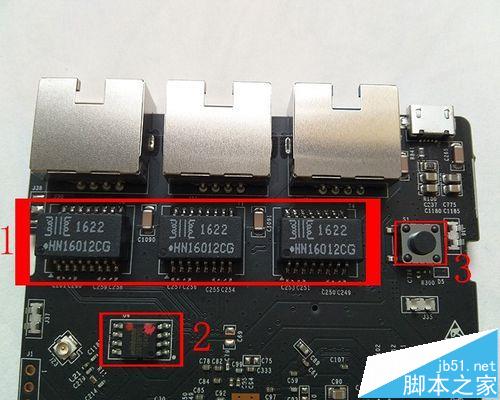

1）三顆HN16012CG網絡濾波器

2）winbond 25Q128FVSG的存儲器

3）Reset重置按鈕

4）winbond(華邦)W9751G6KB內存

5）MTK的MT7628N主控芯片

6）LED指示燈

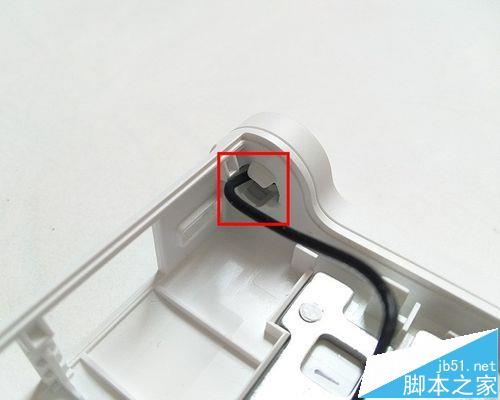

8、天線連接采用三個卡扣圓形排列，一般情況下天線不會出現問題，所以也就不需要拆解。

注意事項：

一定要首先取下天線連接線

拆主板時不要用力掰
