本教程向朋友們介紹CorelDRAW 編輯輪廓線的方法和具體的操作步驟，教程很基礎，介紹的比較詳細，介紹的內容屬于初級范疇，喜歡的朋友快來學習一下吧！

4．1　編輯輪廓線

4.1.1　設置輪廓線粗細及樣式

CorelDRAW 10在其工具箱中提供了一個

Outline Tool(輪廓線工具)，用于創建及編輯輪廓。 單擊Outline Tool(輪廓線工具)按鈕，在彈出的級聯式菜單中選擇

Outline Pen Dialog(輪廓筆對話框)按鈕，在彈出的Outline Pen對話框中設置輪廓線的粗細及樣式。

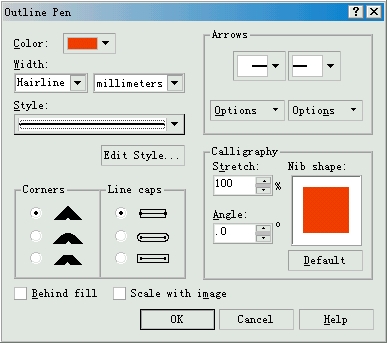

圖 4-1 Outline Pen（輪廓筆）對話框

在 Color(顏色)列選欄中選擇輪廓線的顏色；

在 Width（寬度)列選欄中選擇輪廓線的粗細及度量單位；

在 Style(樣式)列選欄中選擇輪廓線的線形樣式；如果你對系統提供的線形還不夠滿意，可以單擊下面的Edit Style…(編輯樣式)按鈕，進入Edit Line Style(編輯線段樣式)對話框。

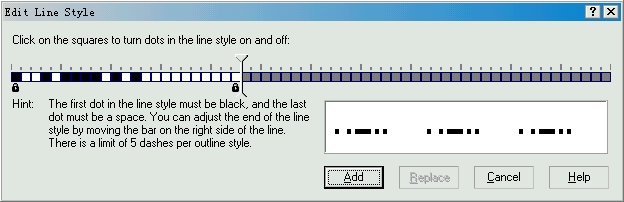

圖 4-2 在Edit Line Style(編輯線段樣式)對話框中編輯虛線

在該對話框中拖動滑塊到適當?shù)奈恢茫梢钥刂铺摗?shí)線之間的距離；在需要呈現實心點的位置單擊鼠標即可顯示該點，再次單擊即可清除該點。在右下方的預覽窗口中顯示了編輯后的虛線樣式，單擊 Add(添加)按鈕即可將編輯好的虛線樣式添加到Style(樣式)列選欄中。

如果要編輯已有的輪廓線樣式，可在選定該輪廓線樣式后，再單擊 Edit Style…(編輯樣式)按鈕進行編輯，編輯完成后單擊Replace（替換）按鈕即可。

對于普通的對象或封閉的曲線來說，選中后再通過

Outline Tool(輪廓線工具)級聯菜單中的相應工具，可快速設置輪廓線的樣式。

圖 4-3 Outline Tool(輪廓線工具)級聯菜單

注意：

Outline Color Dialog(輪廓線顏色對話框)用于設置輪廓線顏色；

No Outline(無輪廓線)相當于將輪廓線設置為透明色。其后的7個按鈕分別代表輪廓線預置的寬度值。

Color Docker Windows(色彩泊塢窗)按鈕由于調出色彩泊塢窗，調節色彩滑塊自定義顏色。

4.1.2　指定輪廓線拐角和末端形狀

在 Outline Pen對話框中，可以使用Corner（拐角）設置區、Line Caps（線頭）設置區和Calligraphy（書法）設置區中的Stretch（伸展）與Angle(角度)增量框，來設置輪廓線的拐角和末端形狀。

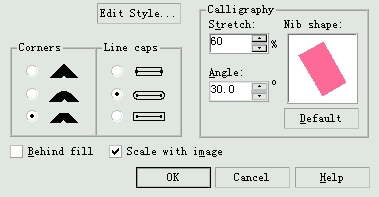

圖 4-4 Outline Pen對話框中的部分設置區

Corner（拐角）設置區中的三個選項的選擇決定著輪廓線條轉折時的形狀；

Line Caps（線頭）設置區中三個選項的選擇決定著輪廓筆筆尖的形狀，導致線段始末端的形狀變化；

Stretch（伸展）增量框可以用來設置輪廓線線條的伸展程度（即粗細變化），預設線型是正方形（伸展參數為100%）；

Angle(角度)增量框的作用是指定繪制線條時筆尖與頁面的角度。

圖 4-5 設置Corner（拐角）與Calligraphy（書法）參數后的效果

4.1.3　編輯箭頭樣式

在前面的章節中我們已經學習了如何為線條交上箭頭、箭尾。在 Outline Pen對話框的Arrows(箭頭)列選框中就有許多系統預設的箭頭（和箭尾）樣式。

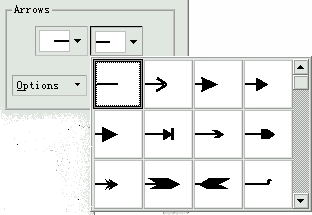

圖 5-6 Arrows(箭頭)列選框

不過，在繪圖時時候，還是常常覺得系統自帶的箭頭樣式不夠用。此時，就需要自己來編輯或修改箭頭的樣式。選中需要修改的箭頭樣式后，單擊 Arrows(箭頭)列選框下的Options(選項)按鈕，在彈出的菜單中選擇"Edit…"命令即可進入Edit Arrows(編輯箭頭)對話框。

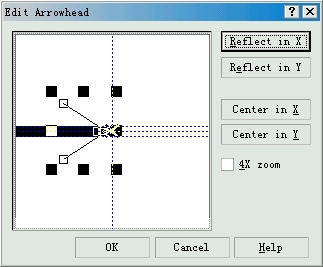

圖 4-7 Edit Arrows(編輯箭頭)對話框

拖動箭頭的節點或控制點，即可移動箭頭的位置、縮放箭頭或更改箭頭的形狀。

如果希望創建新的箭頭樣式，可在彈出的菜單中選擇" New…"即可。

4.1.1　設置輪廓線粗細及樣式

CorelDRAW 10在其工具箱中提供了一個

Outline Tool(輪廓線工具)，用于創建及編輯輪廓。 單擊Outline Tool(輪廓線工具)按鈕，在彈出的級聯式菜單中選擇

Outline Pen Dialog(輪廓筆對話框)按鈕，在彈出的Outline Pen對話框中設置輪廓線的粗細及樣式。

圖 4-1 Outline Pen（輪廓筆）對話框

在 Color(顏色)列選欄中選擇輪廓線的顏色；

在 Width（寬度)列選欄中選擇輪廓線的粗細及度量單位；

在 Style(樣式)列選欄中選擇輪廓線的線形樣式；如果你對系統提供的線形還不夠滿意，可以單擊下面的Edit Style…(編輯樣式)按鈕，進入Edit Line Style(編輯線段樣式)對話框。

圖 4-2 在Edit Line Style(編輯線段樣式)對話框中編輯虛線

在該對話框中拖動滑塊到適當?shù)奈恢茫梢钥刂铺摗?shí)線之間的距離；在需要呈現實心點的位置單擊鼠標即可顯示該點，再次單擊即可清除該點。在右下方的預覽窗口中顯示了編輯后的虛線樣式，單擊 Add(添加)按鈕即可將編輯好的虛線樣式添加到Style(樣式)列選欄中。

如果要編輯已有的輪廓線樣式，可在選定該輪廓線樣式后，再單擊 Edit Style…(編輯樣式)按鈕進行編輯，編輯完成后單擊Replace（替換）按鈕即可。

對于普通的對象或封閉的曲線來說，選中后再通過

Outline Tool(輪廓線工具)級聯菜單中的相應工具，可快速設置輪廓線的樣式。

圖 4-3 Outline Tool(輪廓線工具)級聯菜單

注意：

Outline Color Dialog(輪廓線顏色對話框)用于設置輪廓線顏色；

No Outline(無輪廓線)相當于將輪廓線設置為透明色。其后的7個按鈕分別代表輪廓線預置的寬度值。

Color Docker Windows(色彩泊塢窗)按鈕由于調出色彩泊塢窗，調節色彩滑塊自定義顏色。

4.1.2　指定輪廓線拐角和末端形狀

在 Outline Pen對話框中，可以使用Corner（拐角）設置區、Line Caps（線頭）設置區和Calligraphy（書法）設置區中的Stretch（伸展）與Angle(角度)增量框，來設置輪廓線的拐角和末端形狀。

圖 4-4 Outline Pen對話框中的部分設置區

Corner（拐角）設置區中的三個選項的選擇決定著輪廓線條轉折時的形狀；

Line Caps（線頭）設置區中三個選項的選擇決定著輪廓筆筆尖的形狀，導致線段始末端的形狀變化；

Stretch（伸展）增量框可以用來設置輪廓線線條的伸展程度（即粗細變化），預設線型是正方形（伸展參數為100%）；

Angle(角度)增量框的作用是指定繪制線條時筆尖與頁面的角度。

圖 4-5 設置Corner（拐角）與Calligraphy（書法）參數后的效果

4.1.3　編輯箭頭樣式

在前面的章節中我們已經學習了如何為線條交上箭頭、箭尾。在 Outline Pen對話框的Arrows(箭頭)列選框中就有許多系統預設的箭頭（和箭尾）樣式。

圖 5-6 Arrows(箭頭)列選框

不過，在繪圖時時候，還是常常覺得系統自帶的箭頭樣式不夠用。此時，就需要自己來編輯或修改箭頭的樣式。選中需要修改的箭頭樣式后，單擊 Arrows(箭頭)列選框下的Options(選項)按鈕，在彈出的菜單中選擇“Edit…”命令即可進入Edit Arrows(編輯箭頭)對話框。

圖 4-7 Edit Arrows(編輯箭頭)對話框

拖動箭頭的節點或控制點，即可移動箭頭的位置、縮放箭頭或更改箭頭的形狀。

如果希望創建新的箭頭樣式，可在彈出的菜單中選擇“ New…”即可。

教程結束，以上就是CorelDRAW 編輯輪廓線的方法和操作步驟介紹，希望這篇教程能對初學者有一定的幫助！
