今天來向朋友們推薦CorelDRAW 繪制線段及曲線的教程，教程介紹的比較詳細，介紹的內容方法也很實用，喜歡的朋友快來學習一下吧！

1.2.2　繪制線段及曲線

　　在人們繪制的圖形對象中，除了由基本的幾何形狀組成 外，還由許多的不規則的形狀組成。而這些不規則形狀則可以通過線段或曲線組 成。 CorelDRAW 10在其Tool Box（工具箱）中也提供了一些用于繪制線段及曲線的工具。 .

Freehand Tool(手繪工具 )

Freehand Tool(手繪工具)實際上就是使用鼠標在繪圖 頁面上直接繪制直線或曲線的一種工具。它的使用方法非常簡單。

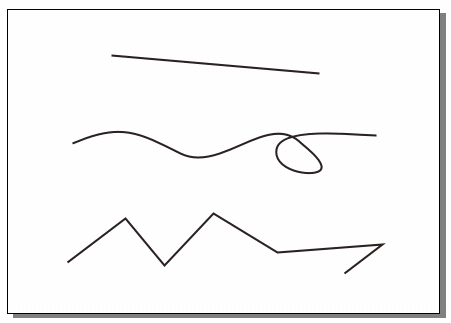

圖 1-30 用手繪工具繪制的直線、曲線及折線

　　技巧： 使用 Freehand Tool(手繪工具)也可以繪制折線，具體操作方法是：在繪圖頁面中單擊鼠標，作 為折線的起點，然后在每一個轉折處雙擊，到達終點時再單擊鼠標，即可完成折 線的繪制

圖 1-31 手繪工具的屬性欄

Freehand Tool(手繪工具)除了繪制簡單的直線（或曲線）外，還可以配合其屬性欄的設置 ，繪制出各種粗細、線型的直線（或曲線）以及箭頭符號。

　　在 下拉列選欄中設置起點箭頭類型、線段類型及終點箭 頭類型；

　　在 下拉列選欄中設置線段的粗細；

　　在 滑塊欄中調節曲線的平滑程度；

　　連續繪制曲線，最終回到起點位置后，單擊鼠標即可完 成一個封閉區域的繪制。

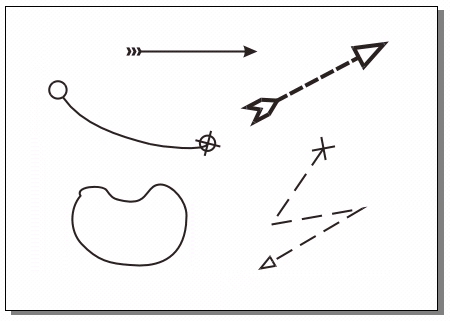

圖 1-32 用手繪工具繪制的直線、曲線、折線箭頭及封閉圖形

　　技巧： 按住 Ctrl鍵不放，可以水平地繪制直線或呈一定增量角度（系統默認15度）地傾斜繪 制直線；

 Bezier Tool(貝塞爾工具)

　　使用 Bezier Tool(貝塞爾工具)可以比較精確的繪制直 線和圓滑的曲線。由于矢量圖形中的曲線是由鄰接的節點構成的，曲線上的任何 一個拐彎處節點的變化都可以使曲線改變方向，Bezier Tool(貝塞爾工具)就是通過改變節點控制點的位置來控制曲線的彎曲程度。

　　下面我們通過一些具體的操作來熟悉 Bezier Tool(貝塞爾工具)，先繪制一段曲線線段：

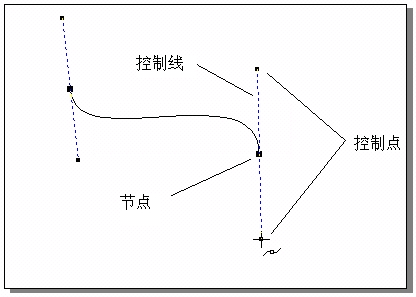

圖 1-33 用貝賽爾工具繪制的曲線線段

　　使用 Bezier Tool(貝塞爾工具)繪制直線或折線就很簡 單了：

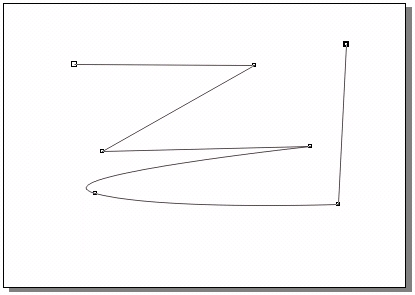

圖 1-34用貝賽爾工具繪制的直線、折線及曲線線段

1.2.2　繪制線段及曲線

　　在人們繪制的圖形對象中，除了由基本的幾何形狀組成 外，還由許多的不規則的形狀組成。而這些不規則形狀則可以通過線段或曲線組 成。 CorelDRAW 10在其Tool Box（工具箱）中也提供了一些用于繪制線段及曲線的工具。 .

Freehand Tool(手繪工具 )

Freehand Tool(手繪工具)實際上就是使用鼠標在繪圖 頁面上直接繪制直線或曲線的一種工具。它的使用方法非常簡單。

從工具箱中選擇 Freehand Tool(手繪工具)后，鼠標光標將會變成右下角帶 波浪形的十字形狀，表明此時可以開始直線的繪制； 在繪圖頁面中單擊鼠標，作為直線的起點； 將鼠標移動到欲繪制直線的終點處，再次單擊鼠標，即可完成直線的繪制 。 使用 Freehand Tool(手繪工具)也可以繪制任意曲線，在繪圖頁面中按住鼠 標左鍵不放； 拖動鼠標繪制曲線，曲線繪制完成后釋放鼠標即可。

圖 1-30 用手繪工具繪制的直線、曲線及折線

　　技巧： 使用 Freehand Tool(手繪工具)也可以繪制折線，具體操作方法是：在繪圖頁面中單擊鼠標，作 為折線的起點，然后在每一個轉折處雙擊，到達終點時再單擊鼠標，即可完成折 線的繪制

圖 1-31 手繪工具的屬性欄

Freehand Tool(手繪工具)除了繪制簡單的直線（或曲線）外，還可以配合其屬性欄的設置 ，繪制出各種粗細、線型的直線（或曲線）以及箭頭符號。

　　在 下拉列選欄中設置起點箭頭類型、線段類型及終點箭 頭類型；

　　在 下拉列選欄中設置線段的粗細；

　　在 滑塊欄中調節曲線的平滑程度；

　　連續繪制曲線，最終回到起點位置后，單擊鼠標即可完 成一個封閉區域的繪制。

圖 1-32 用手繪工具繪制的直線、曲線、折線箭頭及封閉圖形

　　技巧： 按住 Ctrl鍵不放，可以水平地繪制直線或呈一定增量角度（系統默認15度）地傾斜繪 制直線；

Bezier Tool(貝塞爾工具)

　　使用 Bezier Tool(貝塞爾工具)可以比較精確的繪制直 線和圓滑的曲線。由于矢量圖形中的曲線是由鄰接的節點構成的，曲線上的任何 一個拐彎處節點的變化都可以使曲線改變方向，Bezier Tool(貝塞爾工具)就是通過改變節點控制點的位置來控制曲線的彎曲程度。

　　下面我們通過一些具體的操作來熟悉 Bezier Tool(貝塞爾工具)，先繪制一段曲線線段：

從工具箱中選擇 　Freehand Tool(手繪工具)的級聯菜單中的 Bezier Tool(貝塞爾工具)； 在繪圖頁面中按單擊并拖動鼠標，即可確定起始點。此時該節點兩邊出現 兩個控制點，連接兩個控制點的是一條藍色的控制虛線。 將鼠標移動到下一個節點處單擊并拖動鼠標，此時兩個節點之間會出現一 條曲線線段，同時第二個節點的兩端也出現兩個控制點；

圖 1-33 用貝賽爾工具繪制的曲線線段

按住鼠標左鍵不放，拖動鼠標調節控制點連線的長度和角度，曲線的外觀 也會隨著發生改變； 調整完成后，釋放鼠標即可完成曲線線段的繪制。 .

　　使用 Bezier Tool(貝塞爾工具)繪制直線或折線就很簡 單了：

將鼠標移動到繪圖頁面中單擊，確定第一個節點位置； 然后將鼠標移動到下一個節點位置后單擊，此時兩個節點之間就會出現一 條直線； 如果要繪制折線，只需要繼續在下一個節點出單擊即可。 如果要在直線或折線中繪制曲線，只需在單擊節點時拖動鼠標即可。

圖 1-34用貝賽爾工具繪制的直線、折線及曲線線段

教程結束，以上就是CorelDRAW 繪制線段及曲線的教程，大家學會了嗎？希望這篇教程能對大家有所幫助！
