本教程向朋友們介紹利用CorelDRAW 繪制流程圖的方法，教程的制作步驟介紹的很詳細，制作難度也不大，感興趣的朋友快來學習一下制作方法吧！

2．1　繪制流程圖

　　流程圖常用于顯示機構設置或表達工藝流程等方面，使其操作程序清楚、一目了然 。通過學習流程圖的繪制，旨在向大家介紹CorelDRAW 10中的兩個工具：Interactive Connector Tool（交互式連接工具）和Basic Shapes Tool (基本成型工具)。利用這兩個工具可以方便的用連線及圖框，表示流程圖中各個元素間的關系， 創建各種樣式的流程圖。

2.1.1　使用 Interactive Connector Tool（交互式連接工具）

　　利用連線工具，在兩個對象之間創建連接線，是繪制流程圖的最簡單的方法。 CorelDRAW 10為我們提供了一個專門用于連線的工具Interactive Connector Tool（交互式連接工具），其使用方法如下 ：

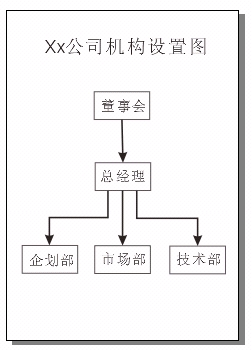

圖 2-1 用交互式連接工具連接的流程圖

圖 2-5

　　注意： 但移動附著與連接線上的對象時 ，連接線也發生移動。如果某一連接線沒有和任何對象連接，則它就相當于一條普通的線，而且如果連接線只 有一端與對象相連，那么它的另一端就會被固定在頁面上。

　　技巧： 在使用 Angled Connector（折線連接）的時候，繪制出來的折線上帶有若干個節點，用鼠標拖動這些節點可以改變所 繪制折線的形狀和長短。

2.1.2　使用Basic Shapes Tool (基本圖形工具 )

　　流程圖的樣式多種多樣，為了使用戶在短時間內創建復雜的圖形對象， CorelDRAW 10 特地新增加了一組工具Basic Shapes Tool (基本圖形工具)。在這組工具的圖庫中預存了許多 有用的現成的圖形對象，如箭頭、星形、插圖框及流程圖框等，用戶只需選擇相應的圖形對象后，在繪圖頁面 中拖動鼠標即可。

　　在工具箱中選定 Basic Shapes Tool (基本圖形工具)；單擊Basic Shapes Tool (基本圖形工具)按鈕右下角的導角，即彈出該組工具 中其他的幾個工具；它們分別是 Arrow Shapes（箭頭圖形）、 Flowchart Shapes（流程圖框）、 Star Shapes（星形）及 Callout Shapes（插圖框）工具。

　　在屬性欄中單擊 Perfect Shapes （圖形庫）按鈕，即彈出該圖庫中的各種形狀造型供用戶選擇；

圖 2-9基本圖形庫

Basic Shapes Tool (基本圖形工具)組中其余的工具圖形庫展示。

圖 2-11 箭頭圖形庫 　　　圖 2-12 流程圖庫 　 　圖 2-13 星形圖庫 圖2-14 插圖框庫

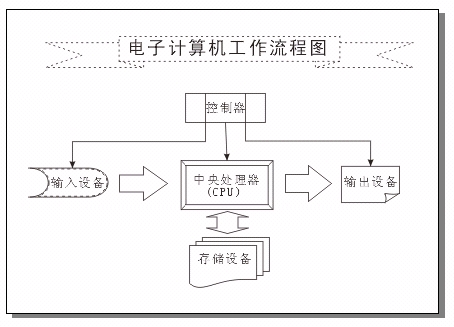

圖 2-8 使用基本圖形工具繪制的流程圖

2.1.3　屬性設置

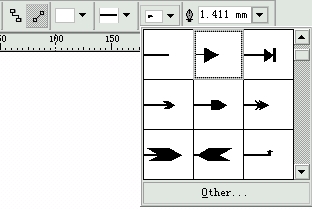

　　要想自如的使用 Interactive Connector Tool（交互式連接工具）和Basic Shapes Tool (基本圖形工具)繪制圖形，是離不開對相應工具欄的了解和設置的。Interactive Connector Tool（交互式連接工具）并不是只能用來畫流程圖，通過對它的屬性欄的設置，可以繪制出多種線 段（包括實線、虛線等線型）和各種形式的箭頭、箭尾；而通過對Basic Shapes Tool (基本圖形工具)組的屬性欄的應用設置，可以最大限度的發揮使用該組工具時的靈活性及精確性 。下面我們就一起來對這兩個工具的屬性進行更仔細的了解。

Interactive Connector Tool（交互式連接工具）屬性欄：

圖 2-16 交互式連接工具的屬性欄

　　在前面的應用中，大家已經使用過這個屬性欄的部分屬性設置項就不再說了，在這 里將講解沒有用過的部分屬性設置項。

　座標位置設置項：此選項可通過設置X值和Y值，改變選定圖形中心點的位置；

　圖形尺寸設置項：此選項可通過設置橫向值和縱向值，該變選定圖形的尺寸大小 ；

　圖形比例設置項：此選項可通過設置橫向和縱向的比例，按比例關系改變選定圖 形的形狀；

　旋轉角度設置項：在此選項中可以設置選定圖形的旋轉角度，使圖形按照設定的 角度產生旋轉；

　圖形反轉設置按鈕：單擊上面的按鈕可使所選圖形產生水平方向的反轉；單擊下 面的按鈕可使所選圖形產生垂直方向的反轉；

Basic Shapes Tool (基本圖形工具)組的屬性欄

圖 2-18 Basic Shapes Tool (基本圖形工具)組的屬性欄

Basic Shapes Tool (基本圖形工具)組的屬性欄與Interactive Connector Tool（交互式連接工具）屬性欄差不多，只是增加了 （對象 排序）和 （封裝段落文本）按鈕，這兩個按鈕的功能將在后面的章節中介紹。

教程結束，以上就是用CorelDRAW 繪制流程圖的方法介紹，操作很簡單的，大家學會了嗎？希望能對大家有所幫助！
