本教程向朋友們介紹介紹CorelDRAW標注工具和比例尺的使用方法，教程比較實用，學習難度也不大，適合剛開始學習CDR的朋友學習，希望朋友們喜歡本教程！

2。4　標注與尺寸

2.4.2　添加圖形標注

　　利用 CorelDRAW 提供的 Callout Tool（標注工具），可以為對象標注連線標記。標記線可以由一段或兩段組成。在繪制標記線時，文本光標出 現在線的末端，使用戶能夠輸入標記文本。添加圖形標注的步驟如下：

10．輸入標記文本，即可完成此次（一段標記線的）標注。

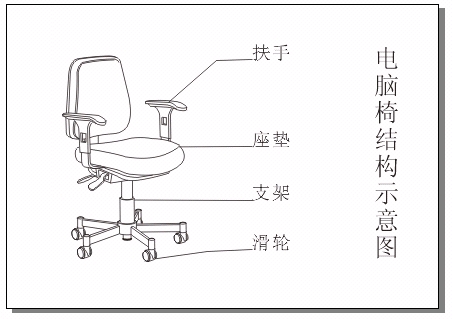

圖 2-81添加圖形標記

2.4.3　使用比例尺

　　在許多的技術文檔中，都要求使用比例尺，以保證實施時的準確性。使用比例尺后 ，可以調整圖形的大小以合適的尺寸打印輸出來，而不必?fù)?dān)心設計尺寸的失真。系統默認時的比例是 1：1，但 我們可以通過下面的操作修改比例尺的值：

圖 2-82

圖 2-83

圖 2-84 比例尺為1：10 的五角星尺寸標注

繪制或?qū)雸D形對象； 在工具箱中選擇 Freehand （手繪）工具/ Dimension Tool（尺寸工具）； 單擊屬性欄中的 Callout Tool（標注工具）按鈕； 在需標注的位置單擊第一條標記線的起點； 移動鼠標到適當位置，單擊第一條標記線的終點（即第二條標記線的起點）； 在要放置標記文本的地方單擊第二條標記線的終點（此時光標出現）； 輸入標記文本，按 Enter（回車）鍵即可完成此次（兩段標記線的）標注； 在需標注的位置單擊第一條標記線的起點； 移動鼠標到要放置標記文本的地方雙擊（此時光標出現）；

10．輸入標記文本，即可完成此次（一段標記線的）標注。

圖 2-81添加圖形標記

2.4.3　使用比例尺

　　在許多的技術文檔中，都要求使用比例尺，以保證實施時的準確性。使用比例尺后 ，可以調整圖形的大小以合適的尺寸打印輸出來，而不必?fù)?dān)心設計尺寸的失真。系統默認時的比例是 1：1，但 我們可以通過下面的操作修改比例尺的值：

單擊 Tools/Options命令，彈出Options（選項）對話框； 在對話框左側的列表中單擊 Document（文檔）左邊的“+”號，展開其內容后單擊Rulers（尺度），在 右側顯示其屬性頁；

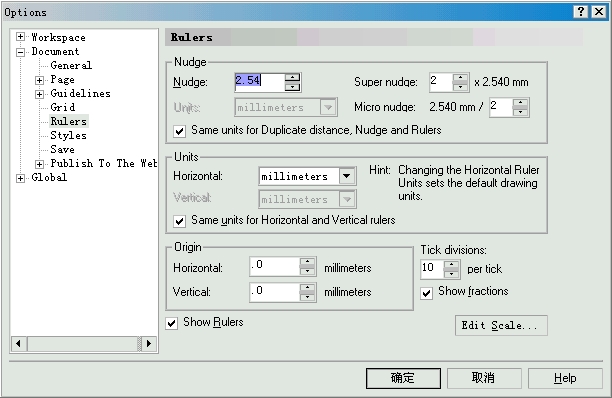

圖 2-82

在 Rulers的屬性頁中單擊Edit Scale（編輯比例） 按鈕，彈出Drawing Scale（比例尺）對話框；

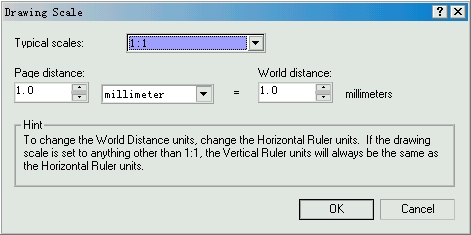

圖 2-83

從 Typical Scales （標準比例）下拉列表框中選擇一個合適的比例或在Page distance（頁面距離）和World distance（實際距離）調節框中設置適當?shù)膮?shù)； 單擊 OK按鈕，返回Options（選項）對話框； 再單擊 OK按鈕，返回繪圖窗口，此時圖形對象的比例尺已全部自動更新，包括動態比例尺。

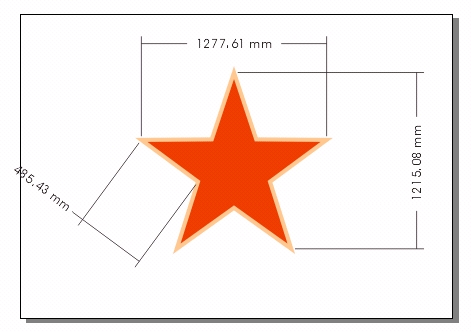

圖 2-84 比例尺為1：10 的五角星尺寸標注

教程結束，以上就是CorelDRAW標注工具和比例尺的使用方法介紹，操作很簡單的，希望能對大家有所幫助！
