這篇教程是向武林網的朋友分享CorelDRAW繪制立體感十足的機械齒輪方法，整體的繪畫風格簡潔但是很實用，喜歡的朋友一起來學習吧。

方法/步驟

1、打開CorelDRAW，按著Ctrl鍵，使用Ellipse Tool畫一個圓形;然后將它復制，并按著Shift鍵向內拖動這個復制對象將它縮小;選中這兩個同心圓，按Ctrl+L鍵進行組合，現在得到一個圓環

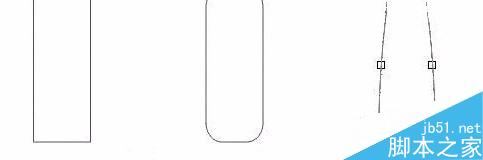

2、現在制作一個輪齒。使用Rectangle Tool畫一個小矩形，將它圓角化，然后取得Interactive Envelope Tool，在屬性欄中單擊Single Arc Envelope Mode按鈕進入單弧線編輯模式，然后將它的上端變得窄一些，如圖。(提示：在使用Interactive Envelope Tool向內拖動矩形封套上端左邊的控制點時，按下Shift鍵可以使右邊相應的控制節點同時向內移動。)

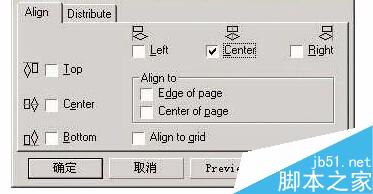

3、按數字鍵盤上的“+”鍵將這個小輪齒復制一份，然后將復制品放置在輪盤的頂部，并使用Align and Distribute對話框將它們沿垂直方向對齊

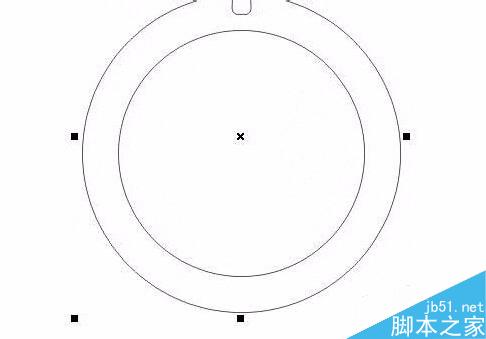

4、上步的效果

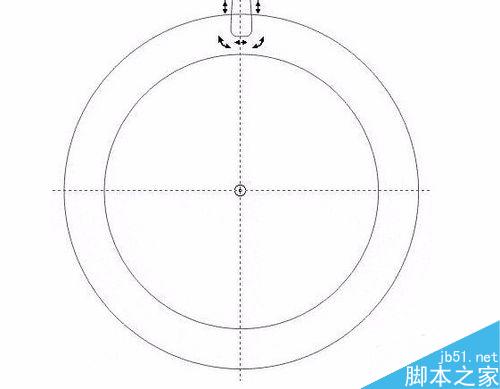

5、下面的工作你可能已經猜測到了，我們要這個小輪齒沿著輪盤的輪廓進行旋轉復制，得到一個輪齒密集的齒輪;在旋轉這個小輪齒之前，要確保它的旋轉軸心和輪盤的中心在同一坐標點上。現在使用Pick Tool單擊這個輪盤，顯現出它的中心;然后從視圖邊緣標尺的地方分別拖出一條水平的和一條垂直的輔助線，使它們相交在輪盤的中心上;接著兩次單擊小輪齒，顯現出它的旋轉軸心，并將此軸心移到輔助線相交的地方

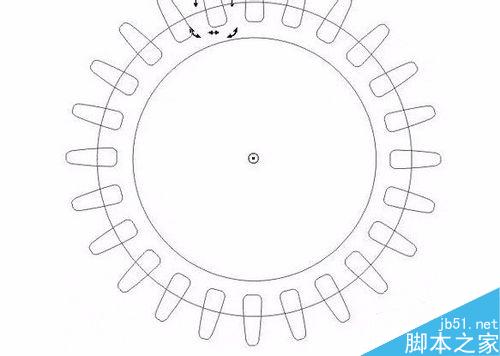

6、按住Ctrl鍵，使用鼠標右鍵拖動旋轉輪齒——現在每旋轉一步的夾角為15°，旋轉一步后按鼠標左鍵確定進行復制;然后不停地按Ctrl+R鍵(重復)，直到產生一個完美的齒輪造型

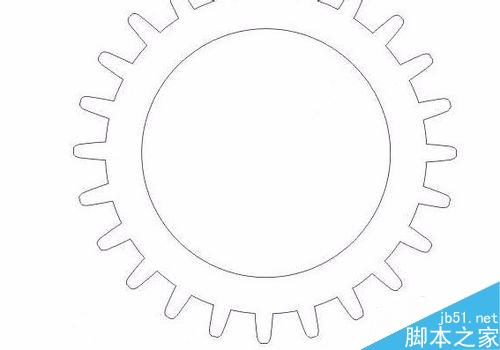

7、現在選中所有的輪齒和輪盤，單擊屬性欄中的Quick Weld按鈕進行焊接，這個齒輪做好了

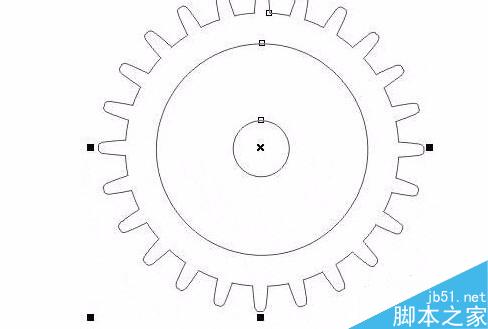

8、可以在這個中空的齒輪中間制作一個浮動的軸。使用Ellipse Tool畫一個小圓，然后使用Align and Distribute對話框將它們居中對齊;再選中齒輪和這個小圓，單擊屬性欄中的Combine按鈕(Ctrl+L)進行組合，現在齒輪和中間的軸已經合成為一個圖形了

9、選中所有的齒輪進行焊接，將這個焊接后的圖形填充為灰色(20% Black)，白色(White)的輪廓顏色;接著使用Interactive Extrude Tool拖動這個圖形，并在屬性欄中設置Depth為10、Bevels的值為0.635 mm、并在立體化對象的右上方設置一個光源，現在視圖中出現了一組可愛的塑料齒輪

以上就是CorelDRAW繪制立體感十足的機械齒輪教程，操作很簡單的，大家學會了嗎？希望大家喜歡本教程！
