CorelDRAW插件，適用于除X4以外的X3以上版本。遇到Bug請及時反饋給開發者。

這個插件的功能有點類似修改器或"封套"，可以用來制作最常見的一種防偽花紋，各國鈔票上都有大量此類圖案。

這個插件允許用戶選擇兩條曲線來構成一個扭曲的坐標系，然后把直角坐標系內的曲線轉換進去——這個過程就叫映射——如下圖所示：

插件下載地址： http://pan.baidu.com/s/1c1PEFuC

上圖中間兩條曲線就是構成扭曲坐標系的曲線，上面橫平豎直的網格轉換進去以后就變成了下面的樣子。

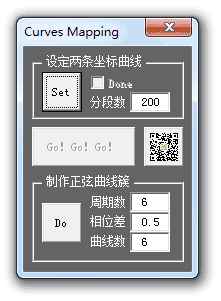

打卡文檔"【共享插件018】曲線映射.cdr"，用戶界面跳出：

在場景中選中兩條曲線，然后點擊"Set"按鈕將其設定為扭曲坐標系的上下邊界。如果所選的曲線符合要求，則check框"Done"顯示OK，同時執行按鈕"Gogogo！"變為可用狀態：

"符合要求"的曲線有如下特征：

1.只能選兩條曲線，多了少了都不行；

2.曲線不能是群組對象；

3.必須是單曲線，即，不能含有一個以上的獨立曲線，如內如帶個空洞的封閉圖形；

4.如果不是曲線形式，會被自動轉曲。

"分段數"決定了坐標系的精度，默認數字是200，即映射進來的曲線的節點數。

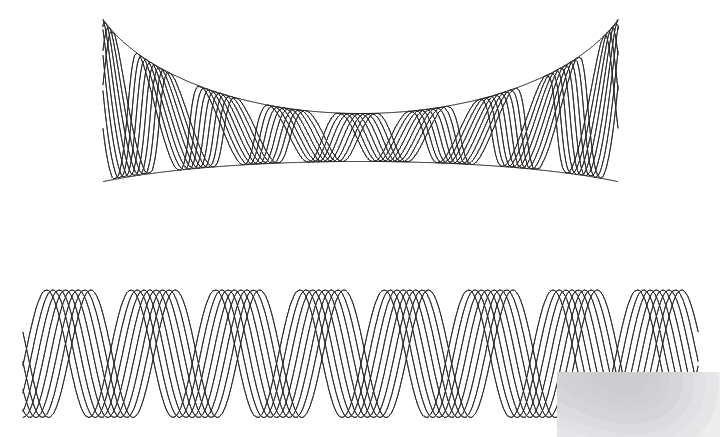

在場景中選擇一組曲線后，點擊"Gogogo！"按鈕，曲線就會被映射到指定的扭曲坐標系中：

上圖選擇了一組正弦曲線，它們被"塞進"了曲線坐標系中。

所選的待映射曲線的要求與坐標曲線相同。

鑒于正弦曲線用途廣泛，插件提供了一個制作成簇正弦曲線的模塊，在界面下方。

正弦曲線簇畫在當前頁面底部，與左右和底部頁面邊框各保持一定邊距。

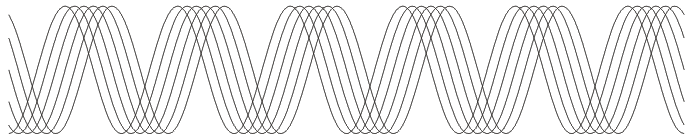

下圖是基于默認值生成的曲線簇，6條6周期曲線，相位差為0.5：

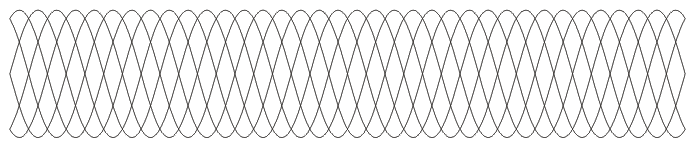

"相位差"是一個0~1之間的數字，它的數學概念就不解釋了，比較一下相位差為1的曲線簇，跟上圖一樣，也是6條6周期曲線：

來看幾個應用案例。
