想要畫國旗，首先要知道國旗的尺寸，國旗的通用尺寸為：長寬比為3：2，如：288厘米×192厘米、240厘米×160厘米、192厘米×128厘米、144厘米×96厘米、96厘米×64厘米五種，該怎么繪制五星紅旗的平面圖呢？下面我們就來看看詳細的教程。

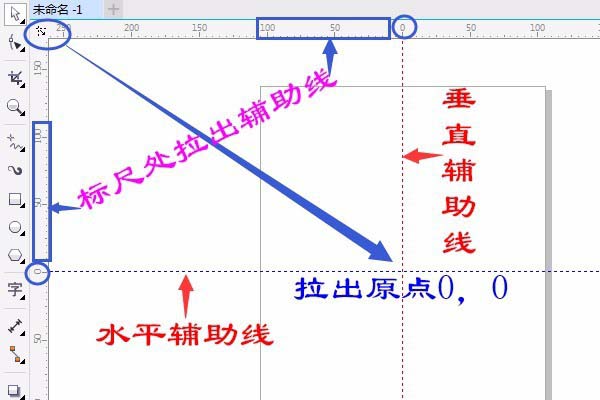

1、在標尺處拉出輔助線，鼠標移至如圖處按住鼠標拖動至輔助線相交處，位置：X:0，Y:0。

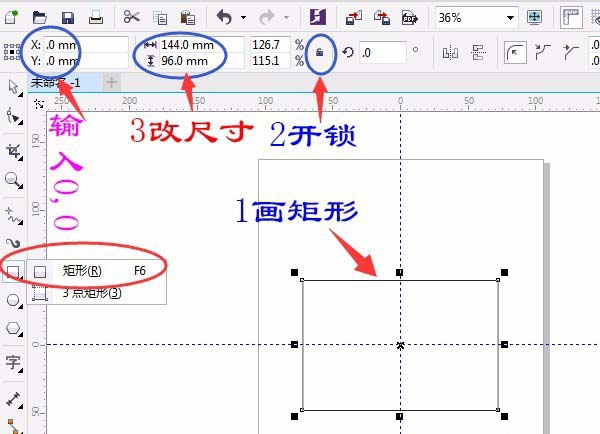

2、用“矩形”工具畫矩形，屬性欄中調整大小：144厘米×96厘米，位置：X:0，Y:0。如圖設置：

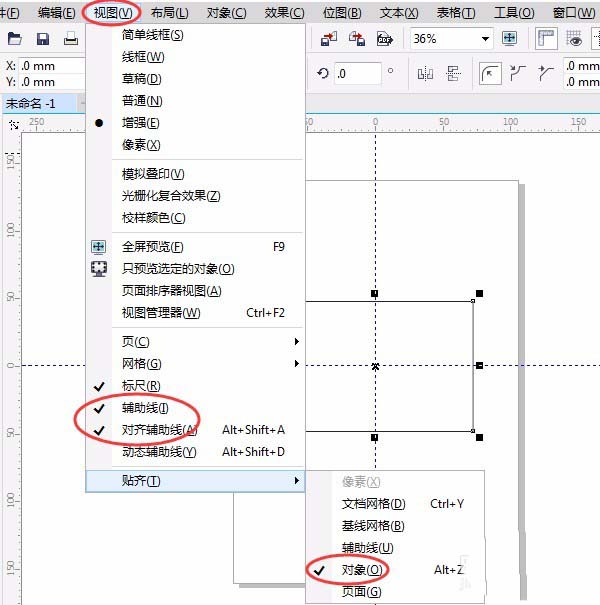

3、單擊“視圖”菜單→選對齊輔助線和貼齊→對象，前面打√已選定。如圖：

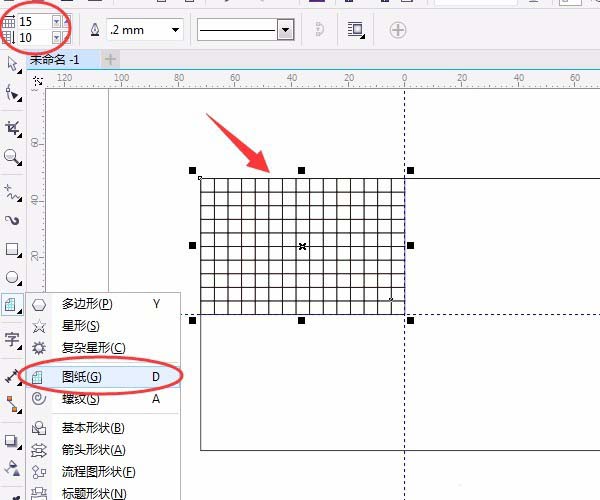

4、單擊用“圖紙”工具繪制一個15×10的網絡，屬性欄中輸入15×10。如圖設置畫出圖紙，矩形的四分之一。如圖：

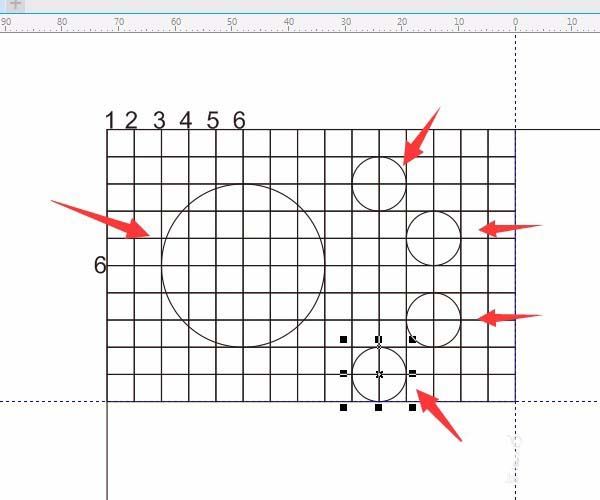

5、在圖紙6行和6列相交處用橢圓按Shift+Ctrl畫出正圓和再畫一個小圓，并復制多三個小圓。如圖：

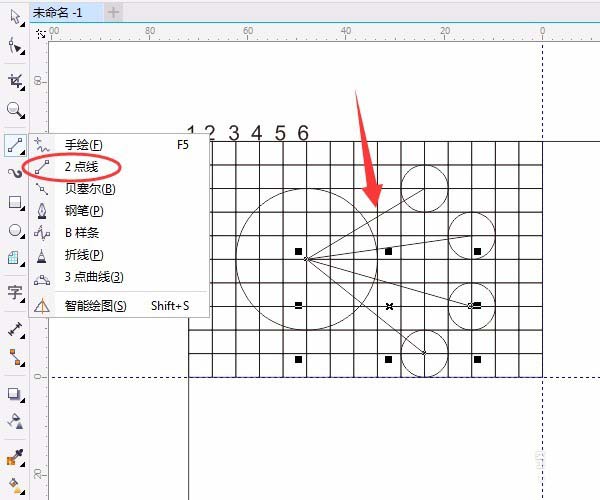

6、單擊用“2點線工具”畫線兩點線，如圖所示：

7、單擊用“星形工具”按Shift+Ctrl在圓心處開始拖動畫出五角星和小五角星如圖：

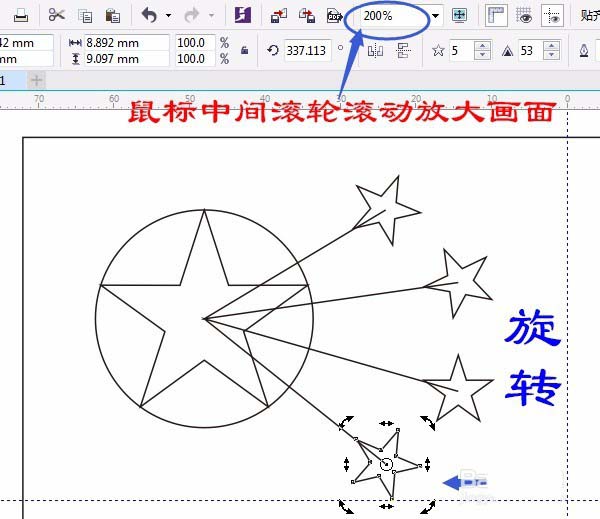

8、按空格鍵用“選擇工具”選定并按Delete刪除圖紙，小圓，旋轉小五角星，其中一角對準線。如圖：

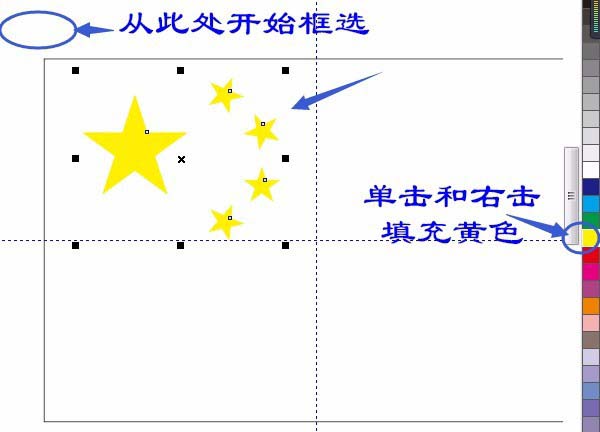

9、刪除大圓、線段，在矩形外開始框選所有五角星單擊和右擊填充黃色，如圖：

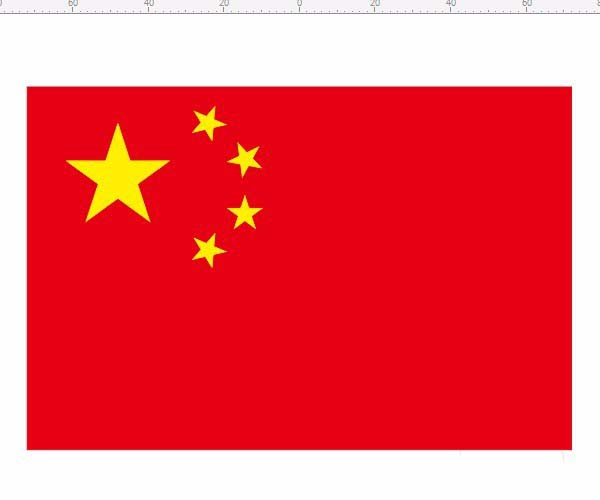

10、按空格鍵或單擊用“選擇工具”，單擊輔助線變紅色時刪除和字，單擊選定矩形，單擊右擊紅色。完成操作。如圖：

以上就是cdr繪制五星紅旗平面圖的教程，希望大家喜歡，請繼續關注武林網。
