昨日，蘋果官網上架了新款16GB iPod touch5，此次新版本除了容量不一樣，還增加了500萬像素的iSight后置攝像頭，此外其余地方與32GB 和64GB版本的 iPod touch 基本相同。來看一下國外知名拆解網站iFixit的詳盡拆解過程吧。

　　首先，我們了解一下設備的基本配置：

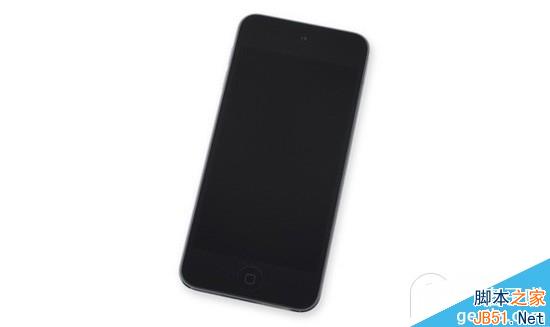

　　4寸 Retina 顯示屏，支持多點觸控 IPS 技術

　　802.11a/b/g/n Wi-Fi + 藍牙4.0

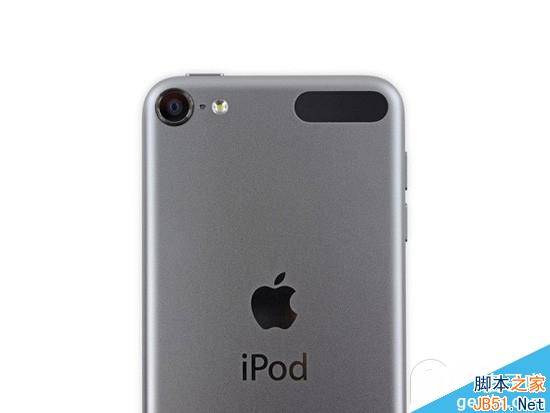

　　500萬像素，1080p iSight 相機，支持 LED 閃光燈，光圈 f/2.4。前置 FaceTime 120萬相機，支持錄制30幀每秒的720p視頻

　　三軸陀螺儀+加速度傳感器

　　16GB 閃存

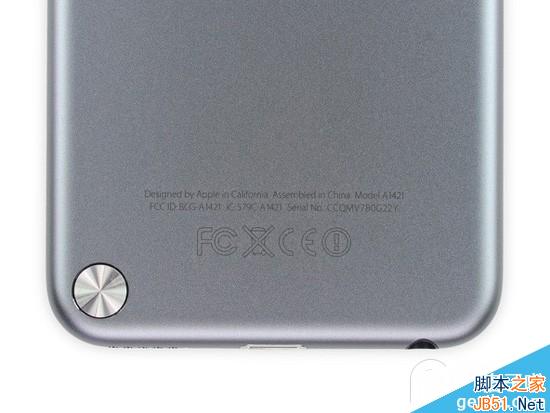

　　2014款16GB 第五代 iPod touch 開始支持腕帶，不過腕帶需要單獨購買。設備型號為 A1421。型號與32GB 和64GB 的 iPod touch 相同。

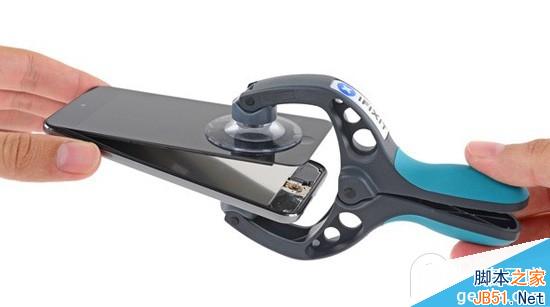

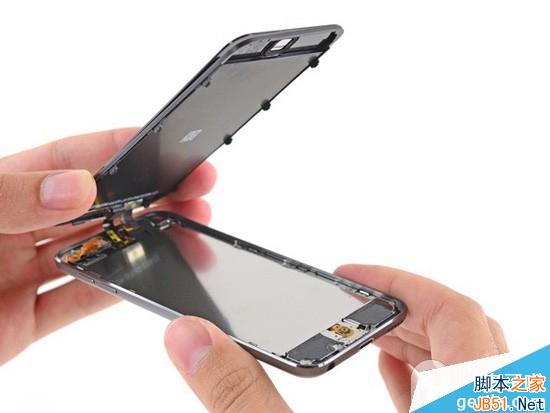

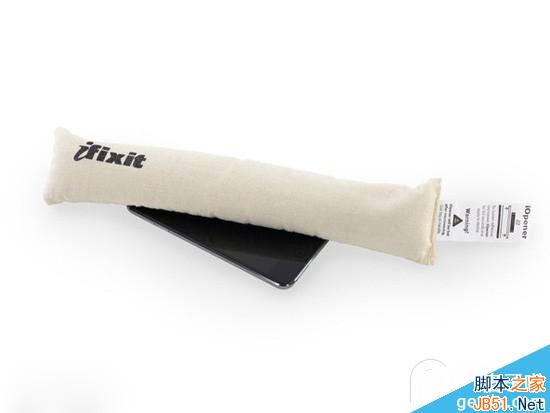

　　加熱屏幕并通過專業設備打開

　　第一個改變：耳機插孔沒有膠帶覆蓋。下面是大容量 iPod touch 中的膠帶遮蔽

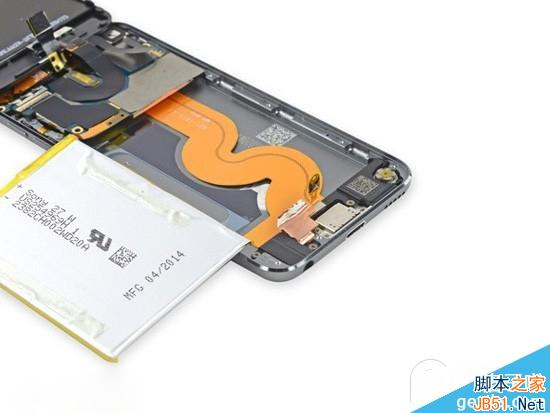

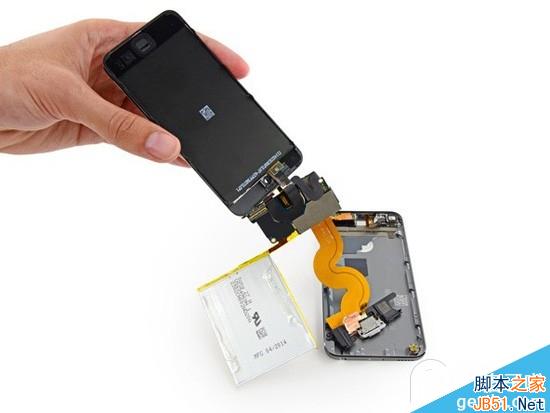

　　主板、前置攝像頭、電池、Lightning 連接器、耳機孔、揚聲器和 Home 鍵全部焊接在一起

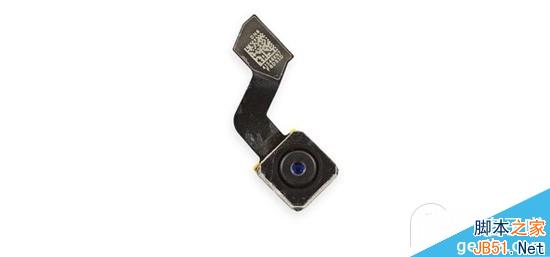

　　將 iPod touch 的攝像頭組件拆下

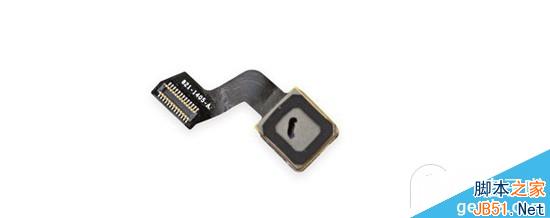

　　這款攝像頭組件與其它 A1421設備相似，采用五組鏡片和混合 IR 濾鏡，光圈為 f/2.4。可以拍攝500萬像素照片或者錄制30幀每秒的1080p視頻

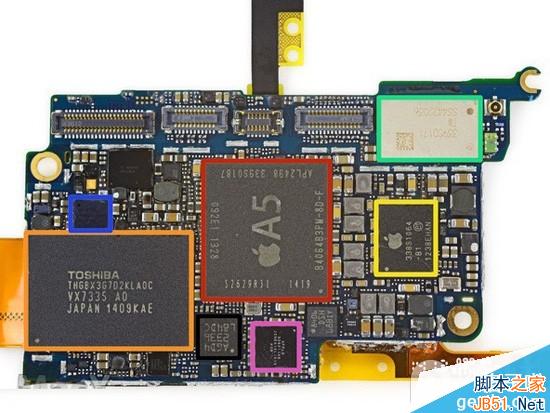

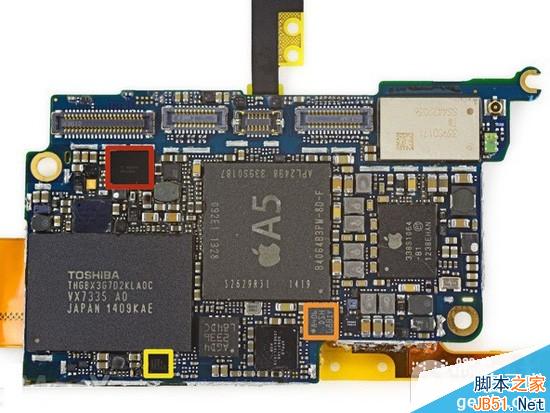

　　這就是 iPod touch 的主板了，芯片包括：

　　紅色：蘋果 A5雙核處理器，4Gb(512MB)爾必達移動 DDR2內存

　　橙色：東芝 THGBX3G7D2KLA0C 128Gb(16GB)NAND 閃存

　　黃色：蘋果338S1064-B1 電源管理 IC

　　綠色：Murata 339S0171 WiFi 模塊

　　藍色：博通 BCM5976 觸控屏控制器

　　粉色：338S1146 蘋果/Cirrus 音頻解碼器

　　黑色：意法半導體 AGD4 2336 L84DC 低能耗三軸陀螺儀

　　主板背面的芯片包括：

　　紅色：德州儀器 343S0628 觸控屏控制器

　　橙色：意法半導體 8406 DSH 08BIY

　　黃色：恩智浦 NXP 半導體 1608A1顯示屏接口控制器

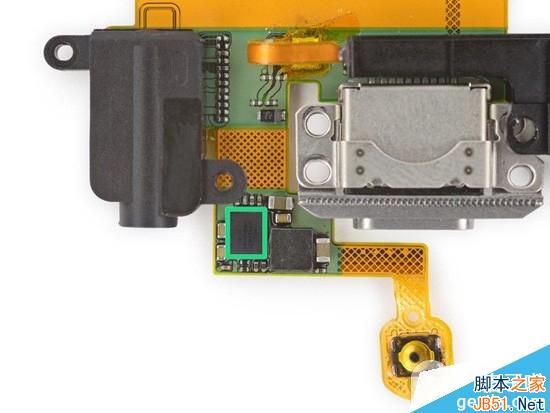

　　隱藏在 Lightning 連接器和耳機孔之間的是：

　　綠色：蘋果338S1077 Cirrus 音頻解碼器

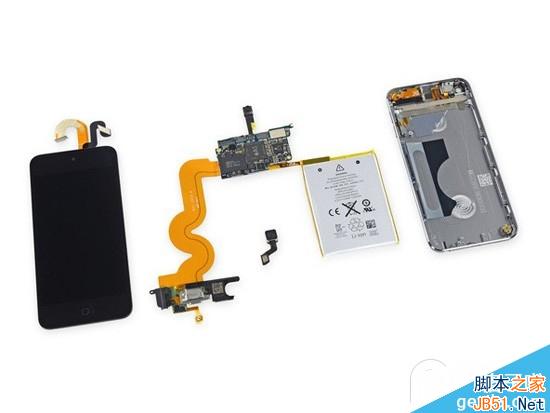

　　拆解完畢。 16GB 2014款第五代 iPod touch 內部沒有太大改變，維修依然非常困難。當然更換組件并非不可能。很多組件都焊接在一起。iPod touch 外部沒有任何螺絲，各種卡扣和粘合劑讓設備組裝在一起。
