屏幕尺寸大于iPhone6 Plus，但小于iPad Air 2，iPad mini 3就這存在著。配備Touch ID的iPad mini 3就這樣與iPad Air 2一同發布了更新，不過更新幅度卻不如iPad Air 2。今天，國外知名拆解網站iFixit對iPad mini 3進行了拆解，讓我們一探究竟，看看這款設備內部究竟隱藏著什么秘密吧!

　　iPad mini 3的詳細配置為：

　　7.9英寸(對角線) LED背光Multi-Touch顯示屏，具有IPS技術

　　配備64位架構的A7芯片、M7運動協處理器

　　500萬像素iSight攝像頭+ 20萬像素FaceTime HD攝像頭

　　支持無線網絡(802.11a/b/g/n);雙頻(2.4GHz和5GHz)和MIMO技術

　　內置23.8Whr可充電鋰聚合物電池

　　三軸陀螺儀+加速感應器+環境光傳感器

　　那么iPad mini 3與iPad mini 2有什么區別呢?

　　首先，iPad mini 3現在支持Touch ID，可以用來進行Apple Pay

　　第二，iPad mini 3有更大的容量選擇

　　第三，就是金色版本

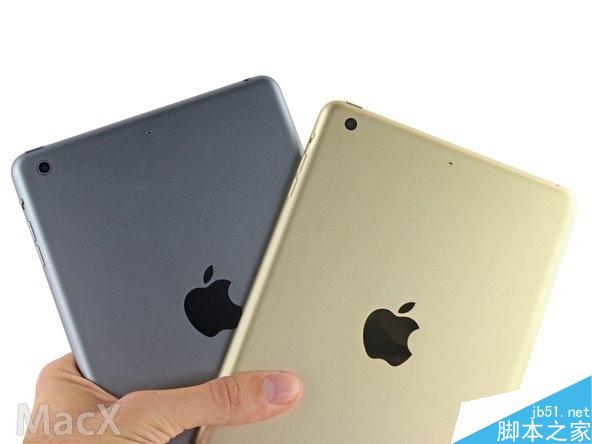

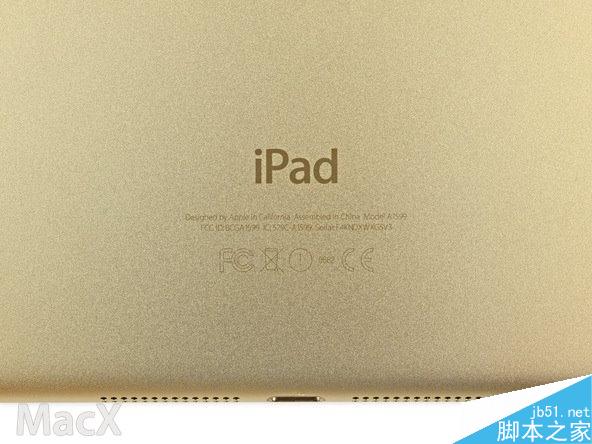

　　與iPad Air 2相似，iPad mini 3的型號為A1599

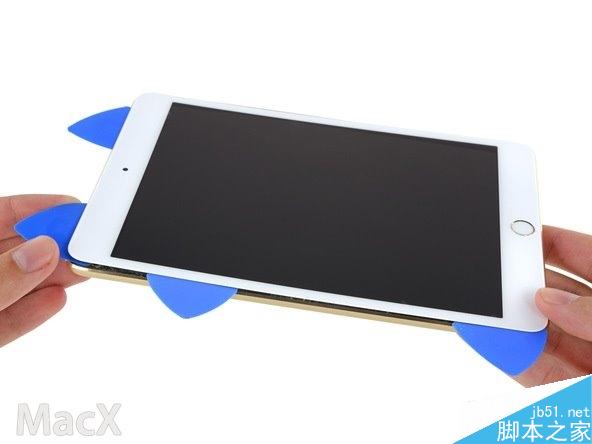

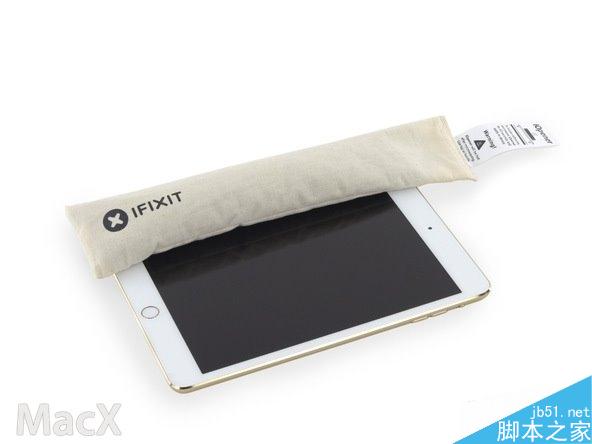

　　通過專用工具加熱iPad mini 3邊緣，并用iOpener工具打開iPad mini 3

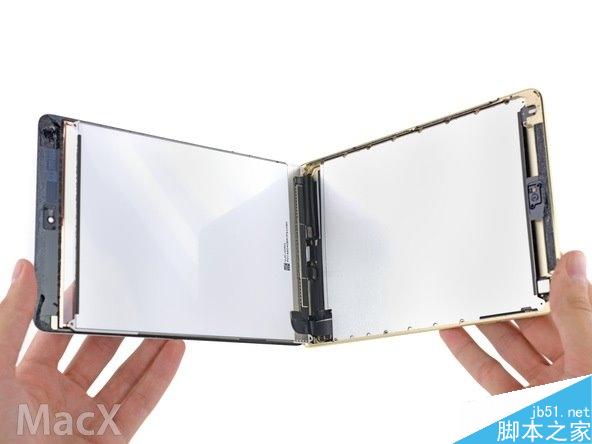

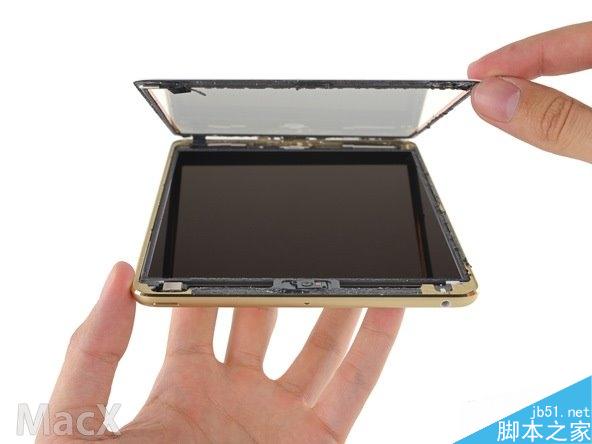

　　與全新iPad Air 2不同，前置面板玻璃和LCD仍然是獨立的組件，可以單獨替換

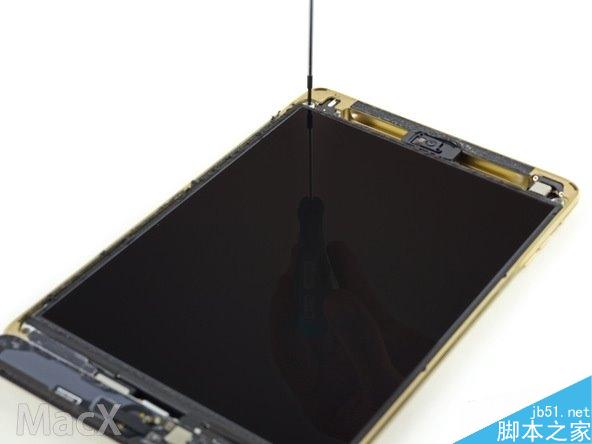

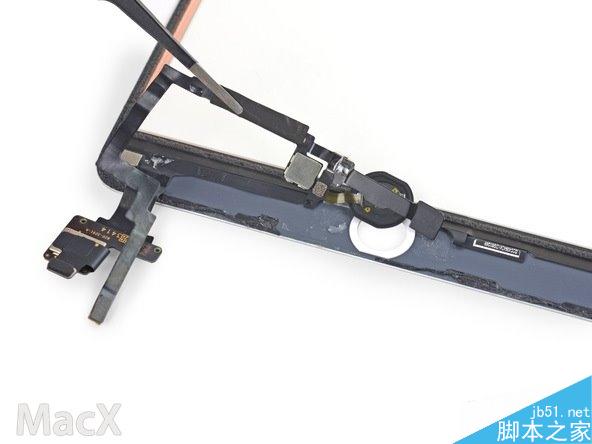

　　當LCD拆下時，我們發現了一些Home鍵線纜，使用粘合劑固定

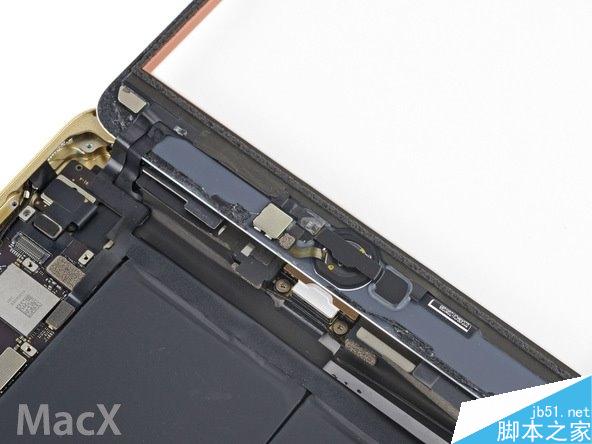

　　確認無誤是粘合劑，將Home鍵與前置面板固定。如果碎屏需要小心翼翼將其一處，才能確保Touch ID功能性

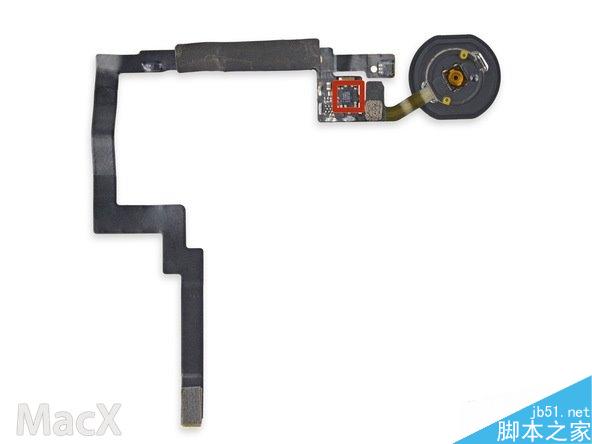

　　Touch ID沒有太多驚喜，iPad mini 3中的Touch ID傳感器來自恩智浦NXP，型號為8416A1

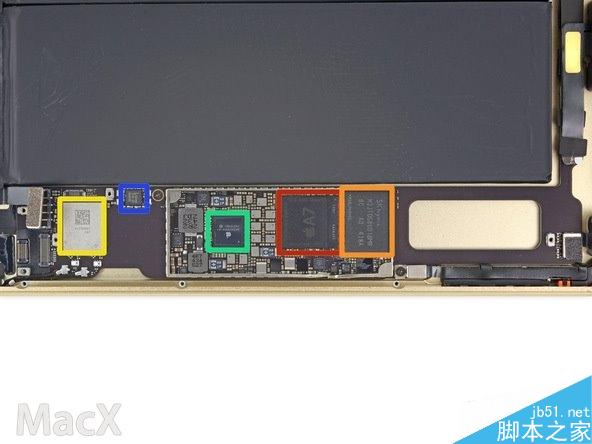

　　iPad mini 3的主板，上面包含的芯片有：

　　紅色：蘋果A7 APL0698 SoC，A7芯片中包含SK海力士H9CKNNN8KTARKR 1GB LPDDR3運行內存

　　橙色：SK海力士H2JTDG8UD1BMR 16GB閃存

　　黃色：環旭電子339S0213 WiFi模塊

　　綠色：蘋果 343S00004-A1芯片

　　藍色：恩智浦65V10 NFC控制器

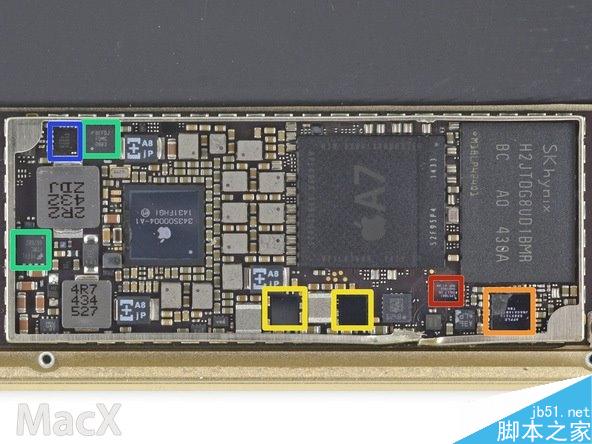

　　更多芯片：

　　紅色：恩智浦LPC18A1(蘋果M7運動協處理器)

　　橙色：蘋果(Cirrus Logic)338S1213音頻解碼器

　　黃色：蘋果338S1199——可能是音頻放大器，與之前iPad mini中的蘋果338S1077類似

　　綠色：仙童半導體FDMC6676BZ和FDCM6683金氧半場效晶體管

　　藍色：恩智浦1610A1顯示接口IC

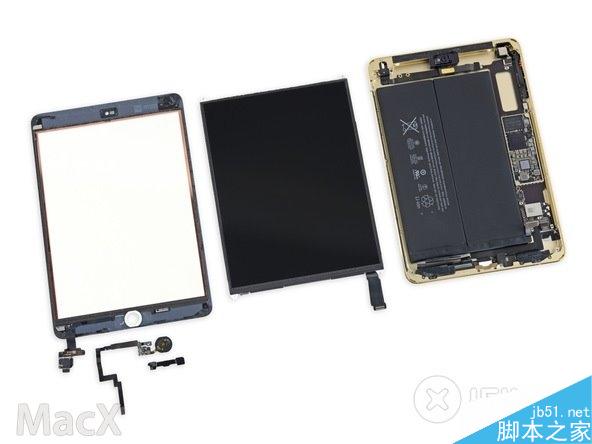

　　拆解完成

　　如果滿分為10分，iPad mini 3的可維修性評分只有2分。LCD和玻璃沒有焊接在一起，方便更好拆解，電池沒有焊接在主板上。不過，大量的使用粘合劑導致設備非常難于維修;Lightning連接器焊接在主板上，所以損壞后非常麻煩;移除Touch ID難度大，更換屏幕成為嚴峻考驗!
