1月7日，諾基亞正式在中國發布N1平板電腦，今日筆者有幸得到這款產品的工程樣機，并帶來該機的首發拆解。在本文中，我們將著重為大家介紹這款產品的拆解過程，元器件布局以及設計亮點。

諾基亞N1做工如何？諾基亞N1拆機圖評測

在本文中，我們將會發現以下拆解亮點：

1：屏幕與機身連接緊密，牢固，如果不加熱，很難開啟

2：耳機接口，按鍵都采用扎實材料，經過螺絲固定，保證常用部件的使用壽命

3：主板與機身的連接方式采用了膠粘以及螺絲兩種固定方式，更牢固，并且充分考慮了散熱設計

4：音量鍵采用類似機械鍵盤的平衡桿，鍵程與回饋力控制較好

5：采用上下天線布局，保證信號接收穩定性

6：CNC工藝背殼，開模細致，邊角加固，防摔

延伸閱讀：諾基亞N1和小米平板哪個好 小米平板對比諾基亞N1

正式開始拆解：加熱屏幕，制造縫隙

諾基亞N1的正面被一塊來自康寧的鋼化玻璃覆蓋，機身由鋁制一體成型。所以根據經驗，想要拆開機身，我們必須從最脆弱的屏幕著手。不難想到，屏幕與機身一定采用強力雙面膠進行固定，所以我們的拆解第一步便是利用熱風槍加熱屏幕邊框，降低屏幕雙面膠的黏度。

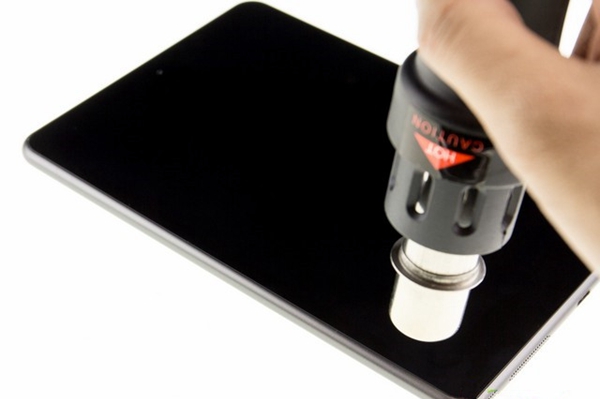

首先利用熱風槍加熱邊框，制造縫隙

我們先用熱風槍加熱屏幕長邊中間的位置，因為這里是最容易打開的部位。

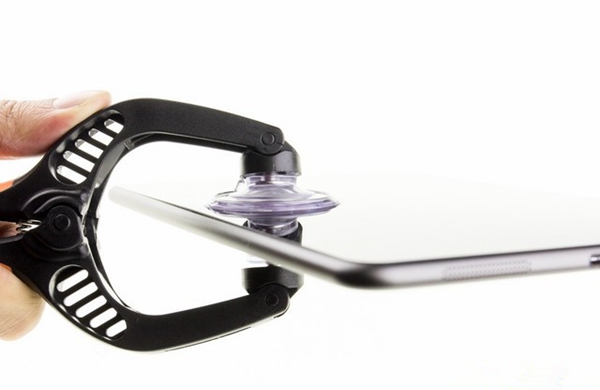

通過吸盤工具，我們成功在邊框制造了一個縫隙

加熱大概1分半鐘，放下熱風槍，開始利用吸盤工具適度用力沿屏幕長邊中間位置拉起，直到發現一條縫隙。

五個翹片，分離屏幕

上一環節，我們利用熱風槍加熱屏幕，并成功制造出了一條屏幕與機身之間的縫隙，而接下來，我們需要利用翹片將這條縫隙擴大。

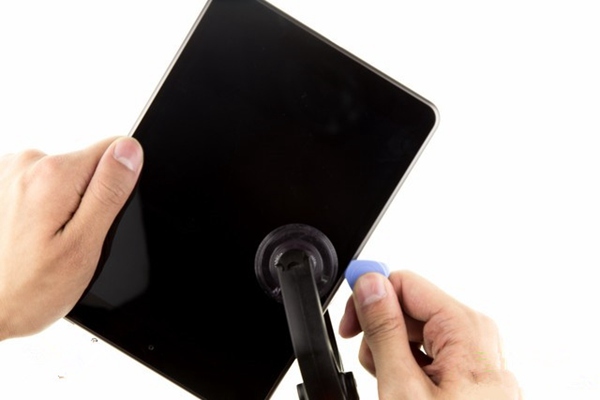

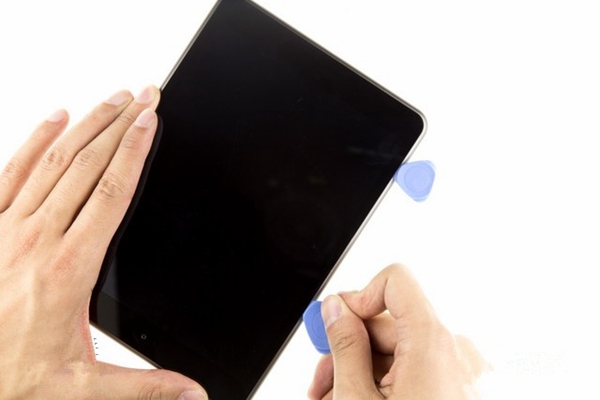

首先利用縫隙插入第一顆翹片

然后利用更多的翹片擴大縫隙

首先，利用一片翹片插入屏幕縫隙，并向上緩慢滑動翹片令縫隙擴大。為了防止已經開口的屏幕重新與機身粘接，我們需要新的翹片沿著另一個方向繼續擴大縫隙，直到將屏幕與機身全部分離。

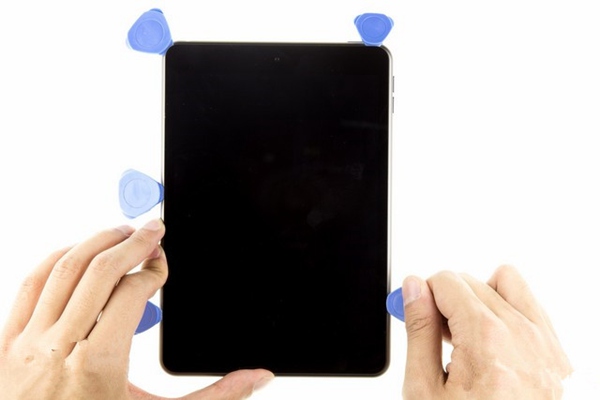

五個翹片過后終于屏幕可以和機身分離了

當插入第五個翹片之后，大部分屏幕邊框已經脫離雙面膠的束縛，但由于屏幕的屏線還與主板連接，所以我們只有斷開屏線插槽才可以大膽將屏幕與機身分離。

通過5個翹片，我們終于卸去了屏幕。

分離部件，挨個肢解

上文中，經過艱難漫長的工序，我們終于卸下屏幕，那么接下來，需要將連接主板上的部件全部分離，一切為最終卸下主板做準備。

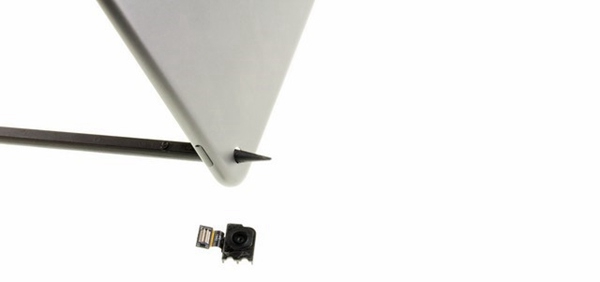

保護鏡片也集成在鏡頭模組上，有點讓人擔心

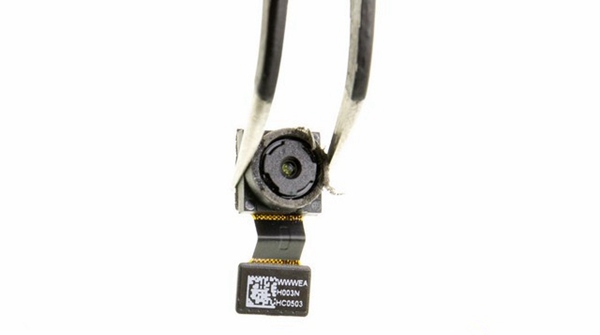

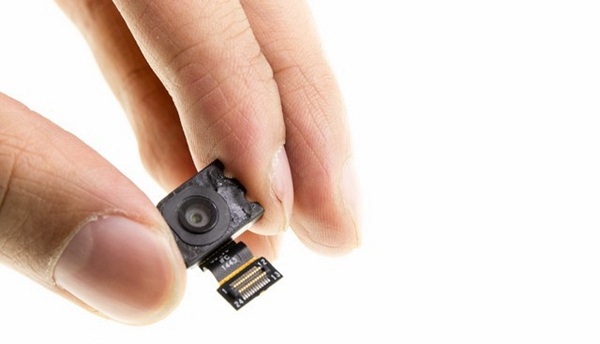

后置攝像頭正面特寫

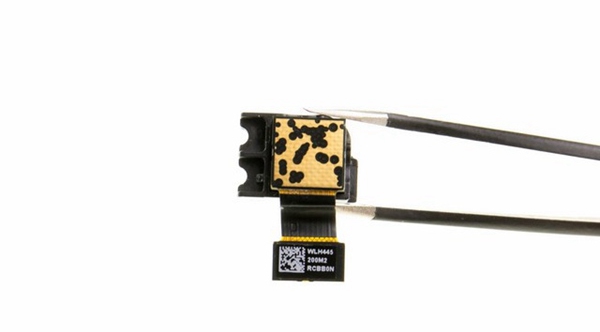

后置攝像頭背面特寫

前置攝像頭正面特寫

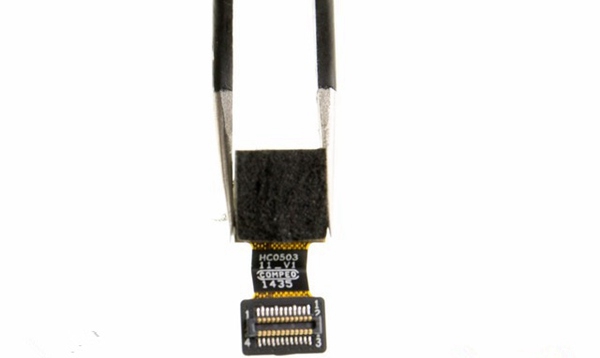

前置攝像頭背面特寫

首先，我們先分離攝像頭，該機的前置攝像頭像素500萬，后置攝像頭像素800W。

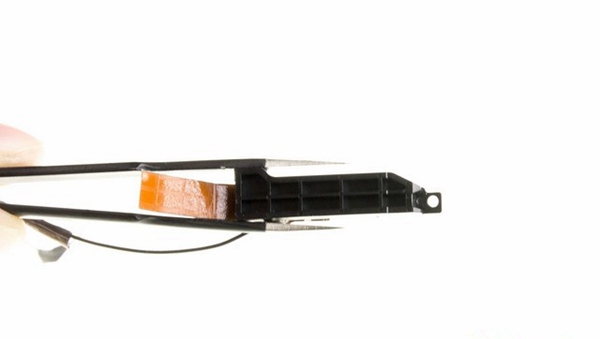

機身頂部的Wi-Fi天線

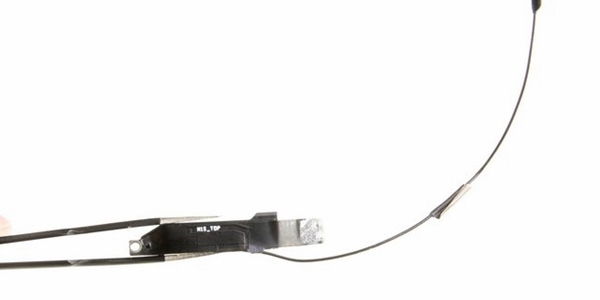

天線背部特寫

接下來卸去N1的天線部分。諾基亞N1采用雙頻Wi-Fi模塊，所以共有兩個天線，分別位于機身上下兩邊。由于下面的天線與揚聲器集成在一起，我們只有將揚聲器卸下才能分開這個天線。

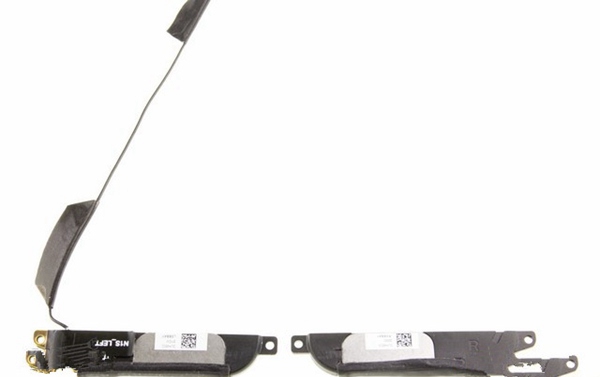

左右揚聲器特寫

諾基亞N1的揚聲器模塊采用強力雙面膠以及四顆螺絲兩種固定方式，充分保證了揚聲器的設計穩定性。并且揚聲器的音腔較大，占據了機身絕大部分空間。

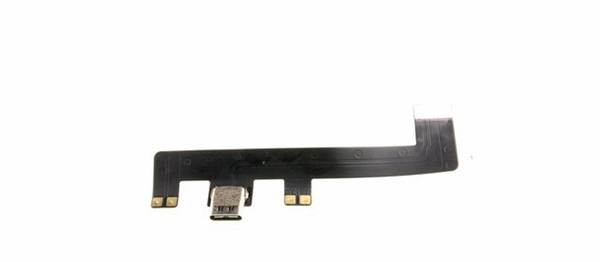

接口排線特寫

將揚聲器分離以后，諾基亞N1標志性的Type－C接口排線便可以輕松從固定槽中取出。

取下主板，驚現拉膠

卸去了機身的主要部件之后，我們終于可以將視線回歸到主板上面。我們看到主板上共有三顆螺絲固定，但是當卸去三顆螺絲之后，主板還穩穩的固定在機身框架中，這是為什么呢？

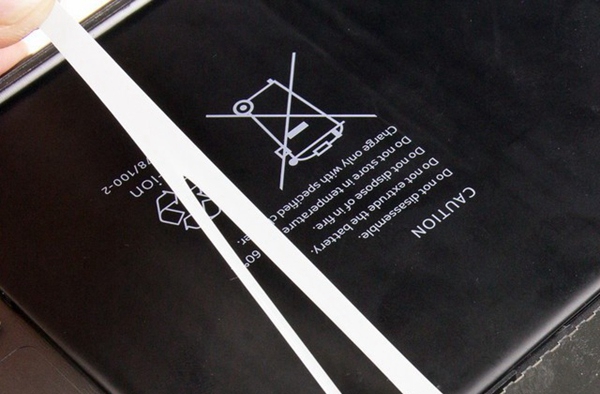

主板固定驚現拉膠工藝

原來在主板的下面還有一種名叫拉膠的固定材料在固定著主板。顧名思義，這種材料需要我們通過以一定角度拉出的方式才能取出，有點類似于韌性極高的泡泡糖。相比于強力雙面膠，我們還是喜歡這種方式固定原件，因為在保證同樣穩定性的同時，另拆解更輕松了。

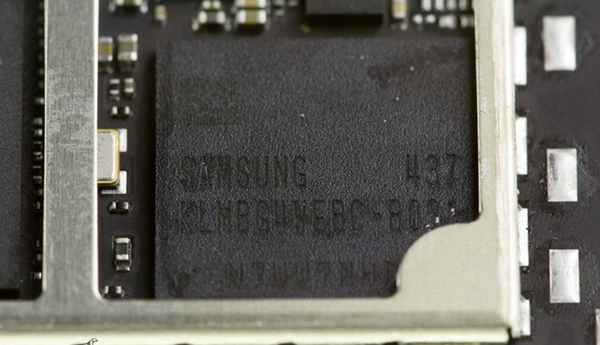

三星eMMC 5.0 32GB閃存

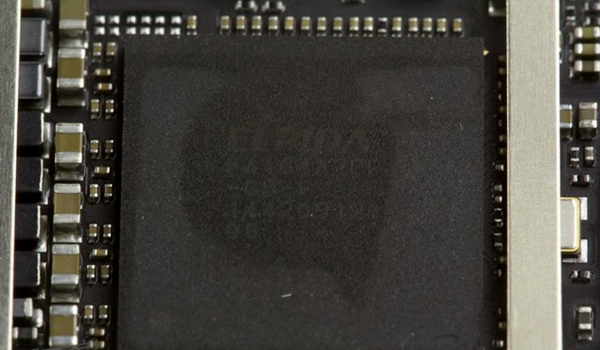

爾必達2GB內存，下面疊層封裝有Z3580處理器

用于固定主板的拉膠共設計了五處，當我們一一將其取出，主板遍很輕松的拿出來了。接下來拍攝了主板上幾顆重點芯片的特寫。我們發現，該機的Z3580處理器是疊層封裝在爾必達2GB內存的下面，該工藝減少了內存與處理器之間的距離，加快了內存的響應速度

分離電池，按鍵有亮點

接下來，機身上只剩下電池與按鍵接口部分沒有卸下來，我們的拆解也將步入尾聲。

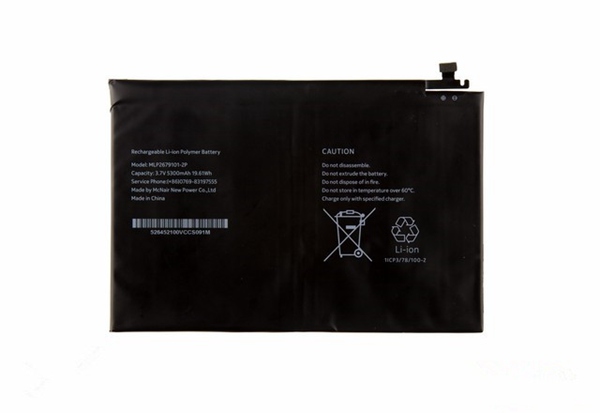

諾基亞N1采用5300mAH 3.7V 19.61Wh容量的電池

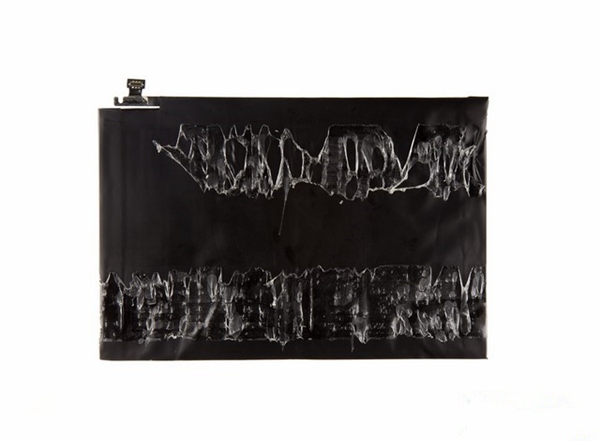

電池背部采用大面積膠水

盡管拆解步入尾聲，但拆解的難度卻沒有因此降低。諾基亞N1(口碑、購買)的電池采用大量強力雙面膠進行固定，我們必須既小心翼翼又使出很大的力氣來“鏟除”這顆5300mAH 3.7V 19.61Wh容量的電池，最終我們成功了。

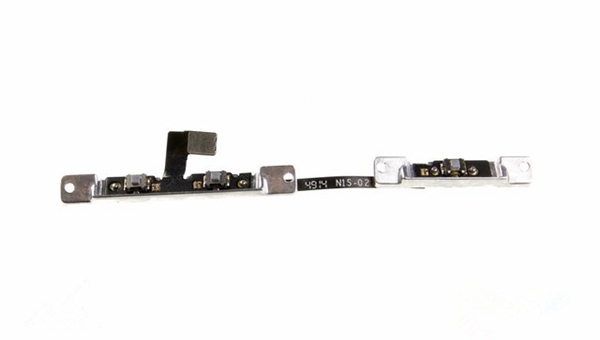

按鍵特寫，采用平衡桿設計

去除電池無疑是繼分離屏幕之后最難的部分，接下來我們就可以輕松取下按鍵模塊了。值得特別提到的是諾基亞N1(口碑、購買)的按鍵微動采用非常精密的設計，甚至還有類似機械鍵盤上的平衡感設計，不僅帶來更精確的操作效果，而且鍵程與回饋力都控制的很好！

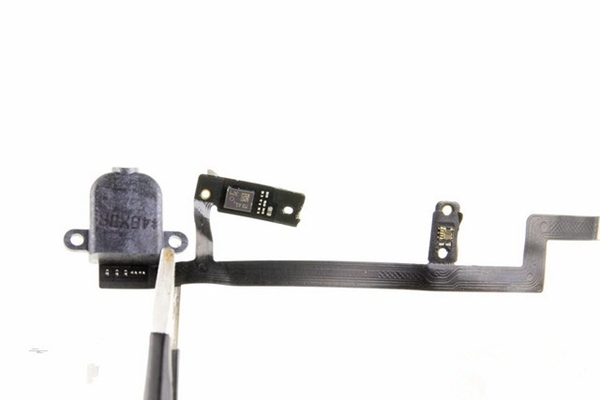

最后一步，分離耳機接口與麥克風集成的排線

最后一步，分離耳機接口與麥克風集成的排線。到這里我們的拆解終于告一段落了。在接下來的頁面，我們將通過微距鏡頭詳細記錄諾基亞N1(口碑、購買)的機身內部通過CNC工藝打造的鋁制框架。
