老一代IDE硬盤跳線

　　老一代的IDE硬盤，如上圖中的昆騰火球，只有三種跳線設置：Master（主盤）、Slave（從盤）、Cable Select（由硬盤數據線位置決定）。

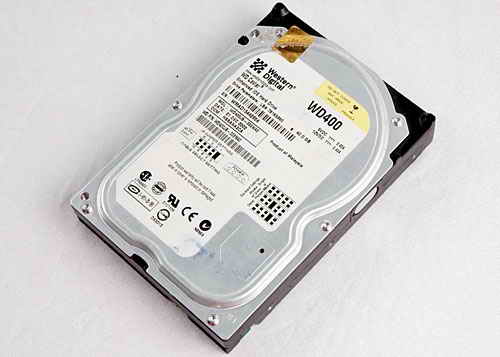

近幾年出的IDE硬盤，以西數WD400為例

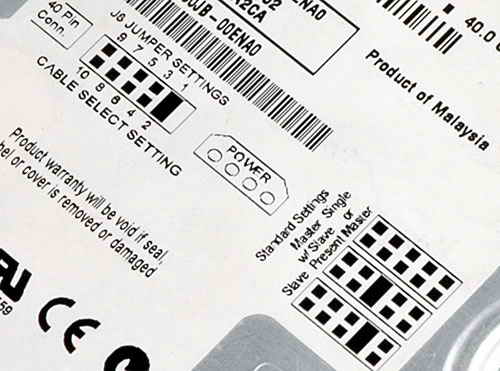

西數WD400上的跳線說明

　　新一代硬盤普遍象西數WD400一樣，有4種跳線設置。區別是新的IDE硬盤有兩種Master（主盤）跳線方法（舊的只有一種）：

Master w/ Slave Present Single or Master

前一種Master是指一條IDE數據線上掛兩個設備，這個硬盤作為主盤使用；后一種是在一條IDE線上只接這只硬盤時使用。多次經驗表明，如果在一條IDE線上接兩個設備時按2的方法設置，或是一條IDE線上只接1個硬盤時按1的方法設置，就有可能出現各種不可理喻的怪問題。

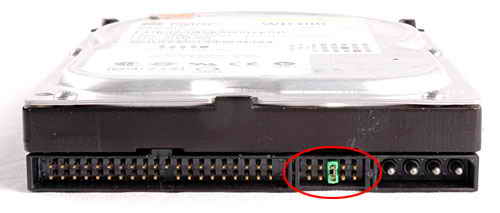

　　現在普遍的用戶都是一個光驅和一塊硬盤，而且是分開兩條IDE線的。這種情況下，象上圖這種西數WD400的跳線設置就可能會帶來種種問題。

　　各品牌的硬盤跳線方式不盡相同，但目前新買的硬盤普遍都有兩種Master的跳線設置――帶從盤的Master和不帶從盤的Master，在升級硬盤的時候請注意區別，以免被由此導致的各種怪問題害苦了。
