為了讓動畫與效果圖看起來更真實，一般我們會選擇渲然效果圖成圖后，我們還會增加一項就是渲OCC通道圖。渲染OCC通道圖并不麻煩，效果圖一般渲染很慢，但是OCC通道往往需要時間是效果圖成圖的幾分之一。渲染OCC通道是為了增加動畫或者效果圖的體量感與立體感，那么如何渲染OCC通道圖呢？

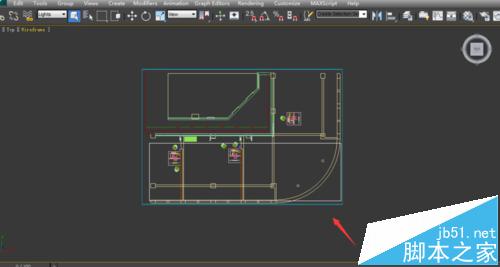

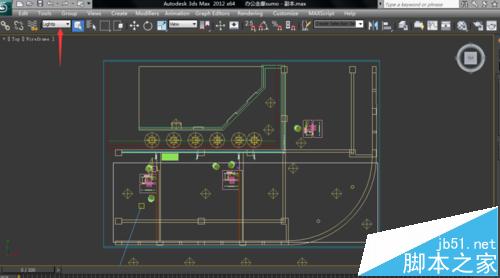

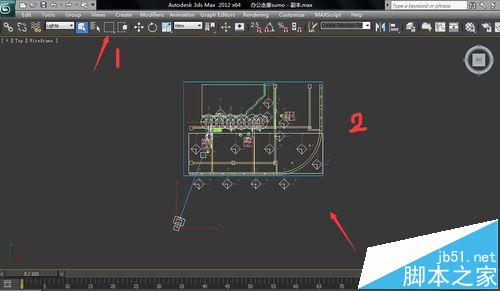

1、打開場景，首先第一步是需要刪掉所有的燈光，因為渲染OCC通道圖不需要燈光，有燈光反而占渲染內存。操作是將過濾器切換為light選項，因為怕不小心選中不該刪除的模型，然后框選中場景中所有物體，這樣可以把所有的燈選中，直接delete鍵刪掉。

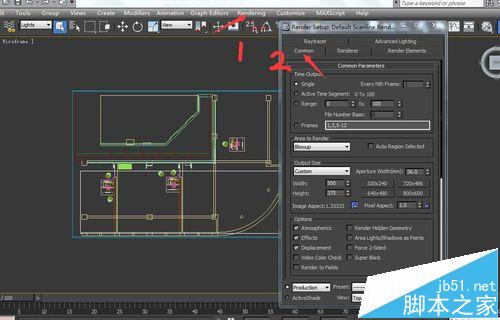

2、找到渲染設置面板，將默認渲染器切換為V-Ray渲染器，因為一般我們都是用V-Ray渲染器來渲染場景，用的也是V-Ray渲染的渲染參數。操作是直接按F10鍵彈出渲染面板，或者手動找到菜單欄rendering渲染菜單下的render setup找到公共參數common。

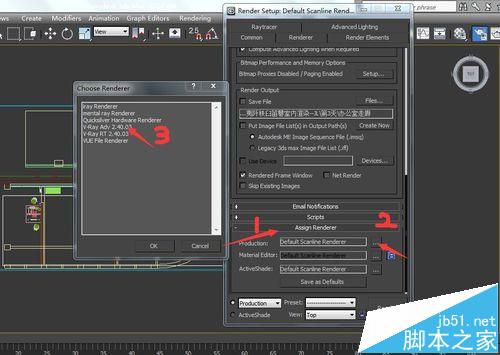

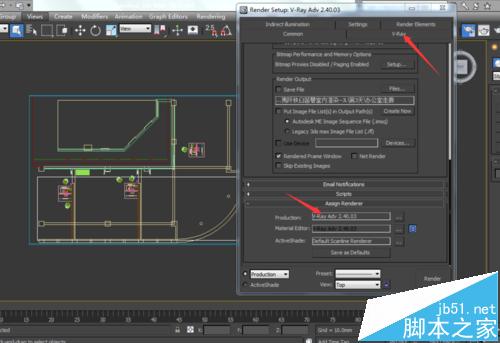

3、在渲染面板下的common中找到最下面的渲染選擇選項Assign Renderer。選擇有三點的選框?qū)⒛J渲染器切換為V-Ray adv選項，切換后可以看到渲染面板多了V-Ray渲染的參數選項。

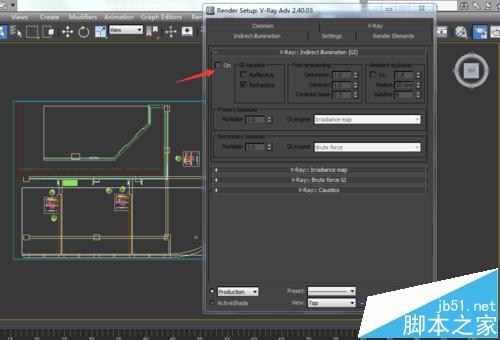

4、找到V-Ray中Indirect illumination選項，記得一定要去掉選項下的GI，默認的是勾上的，這里我們要將on前面的勾去掉，至于其他參數最好和成圖參數一樣。

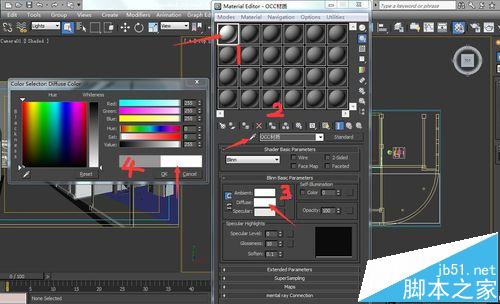

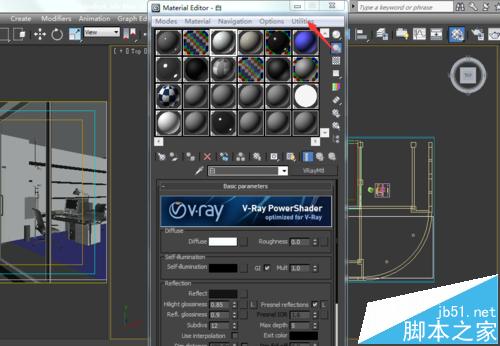

5、打開材質編輯面板，將所有材質重置。選擇Utilities選項下的reset material，將材質球重置。選擇一材質球，命名為OCC材質。將固有色顏色改為白色，這里不需要其他雜色。

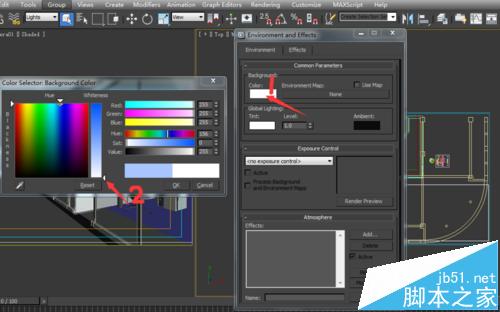

6、按8鍵彈出環境影響選項面板，這里將環境影響色改為純白色，也即是顏色塊拉到最底下面。

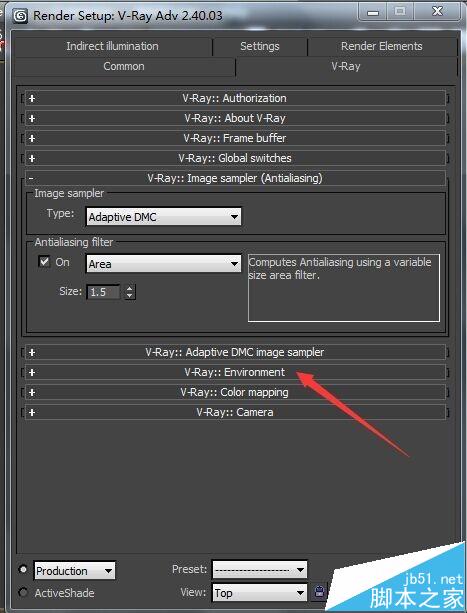

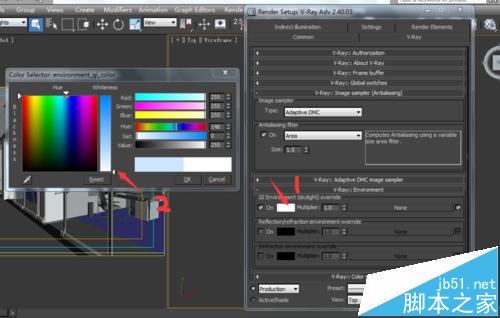

7、同樣在渲染設置下面的環境參數我們也需要改，同樣是改為純白色。操作是直接按快捷鍵F10彈出渲染設置面板，找到V-Ray選項，找到下面的environment選項，將第一選項的on打上勾，將顏色塊改為純白。

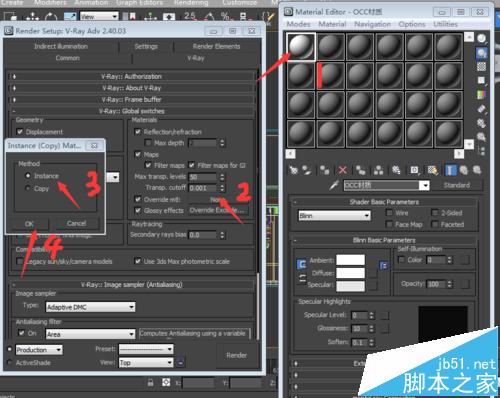

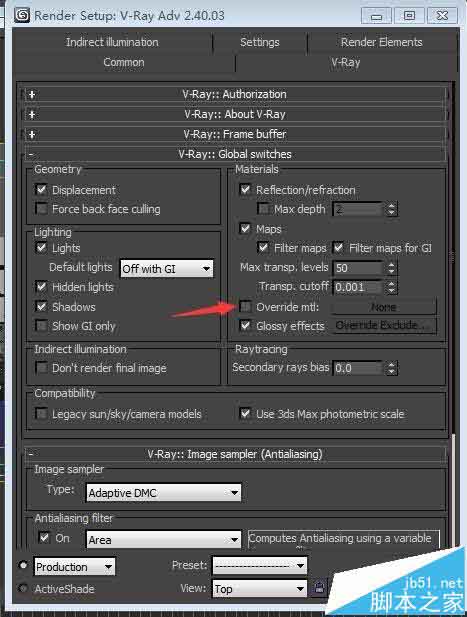

8、找到環境environment上面的全局開關global switch，打開全局開關面板，找到代理材質override mtl選項并勾上。打開材質編輯器，將OCC材質球拖到代理材質override mtl選項，一定得關聯拖動即第一選項。

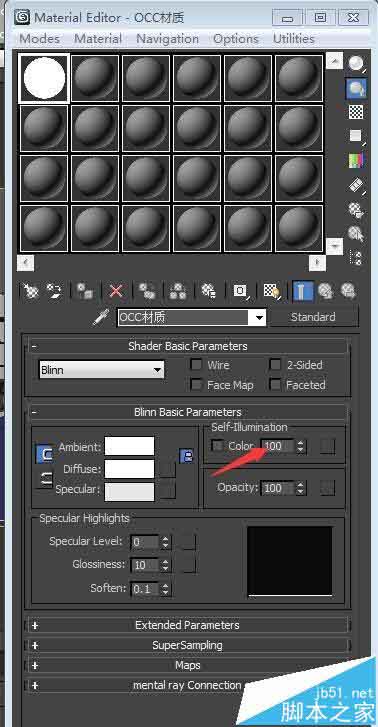

9、回到材質編輯器，將自發光選項增加到100%，不需要打前面小方框中的勾。這里需要自發光材質是和其他通道圖原理一樣的，便于在后期處理中操作。

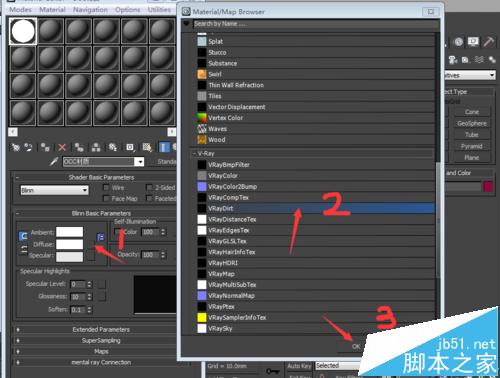

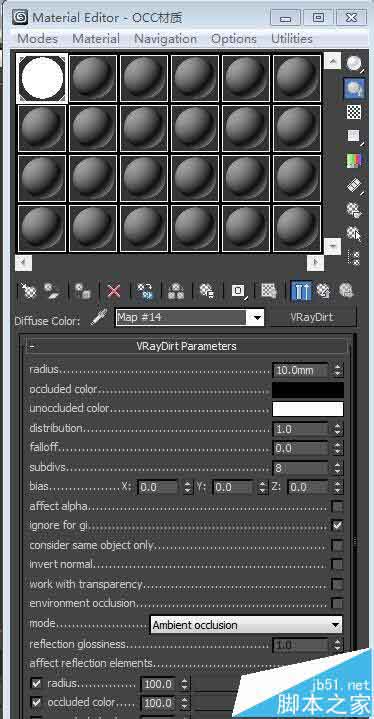

10、在固有色通道即漫反射貼圖通道中找到V-Ray材質中的VRayDirt材質，雙擊VRayDir打開編輯參數面板。這里我們主要是利用VRayDirt材質來調整OCC通道圖渲出效果。

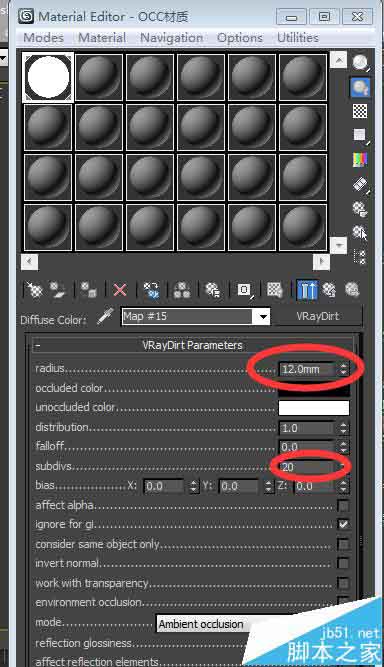

11、在VRayDirt面板參數第一個要改的是radius半徑選項。這里的半徑是有講究的，如果是室內一般經驗值為12mm左右，如果是室外的話一般比較大120mm左右。這里我們的是室內場景，所以就改為12mm左右。還有一點要改的就是細分，一般我們16~20左右。

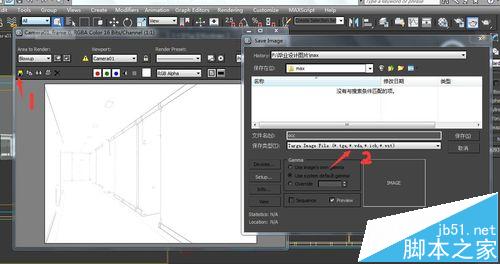

12、通常我們做完如上步驟后就可以渲染OCC通道圖了，但是特別要注意的是渲染輸出的格式要與成圖一致都為tga格式，大小尺寸也必須與成圖一致。

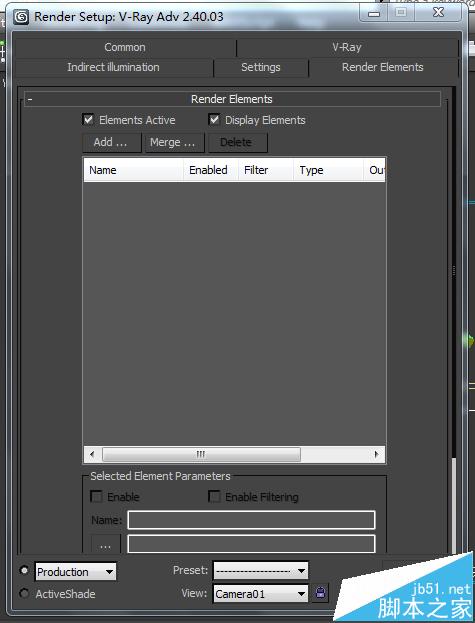

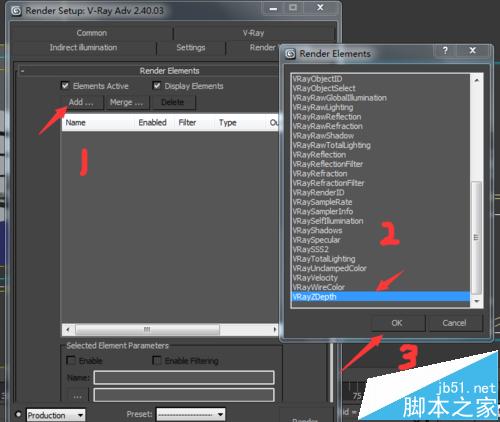

13、渲完OCC通道，因為方便我們會連帶將Z通道渲了。當然這里只是針對要做霧效的場景。由于簡單步驟少，我們也將之歸納在OCC通道圖中。找到V-Ray渲染面板下的Render Elements，點擊add添加最后一項VRayZDepth選項點擊ok。

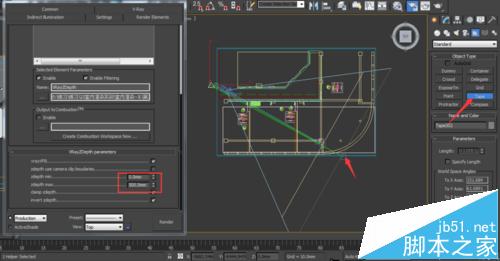

14、找到相機，打開相機可視范圍即是要做霧效的范圍，利用tape工具量出可視范圍的min與max值填入?yún)?shù)框即可，其他地方不需要改動。

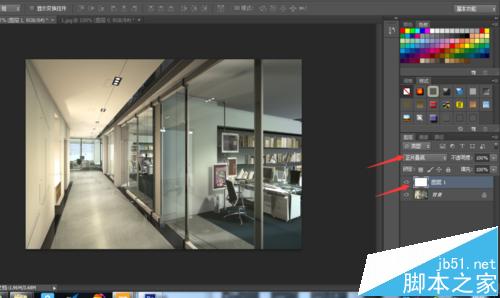

15、對于渲染好的OCC通道圖，我們在ps處理時候與成圖采用正片疊底類型調整透明度大小即可。

注意事項：保存OCC通道圖要為與成圖一樣的tga格式，尺寸必須和原圖一致。
