掌握合并圖形的方法。掌握對樣條線進行鏡像處理的方法。掌握對樣條線進行布爾處理的方法。掌握連接頂點的方法。掌握焊接頂點的方法。

1、在左視圖中創建一個長65、寬50的矩形，并將其轉換為可編輯樣條線，然后刪除矩形右下角的頂點。

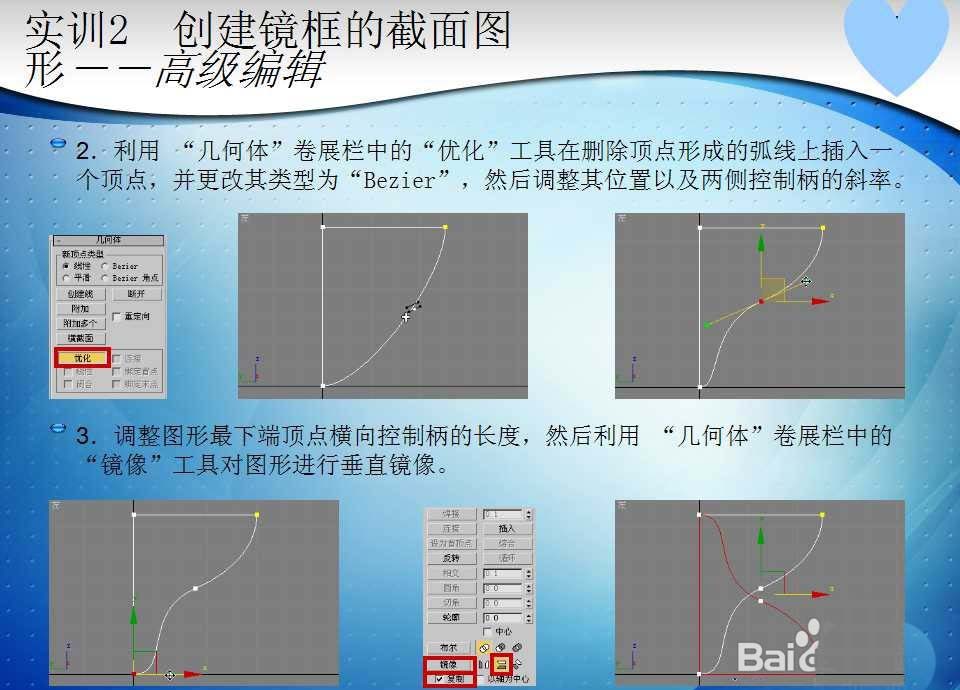

2、利用 “幾何體”卷展欄中的“優化”工具在刪除頂點形成的弧線上插入一個頂點，并更改其類型為“Bezier”，然后調整其位置以及兩側控制柄的斜率。調整圖形最下端頂點橫向控制柄的長度，然后利用 “幾何體”卷展欄中的“鏡像”工具對圖形進行垂直鏡像。

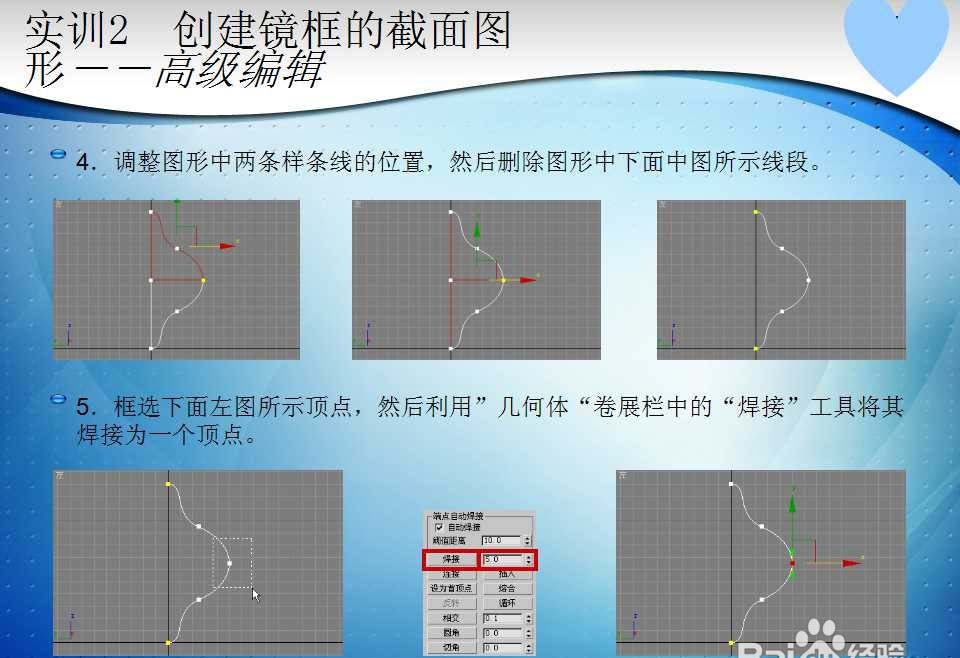

3、調整圖形中兩條樣條線的位置，然后刪除圖形中下面中圖所示線段。框選下面左圖所示頂點，然后利用”幾何體“卷展欄中的“焊接”工具將其焊接為一個頂點。

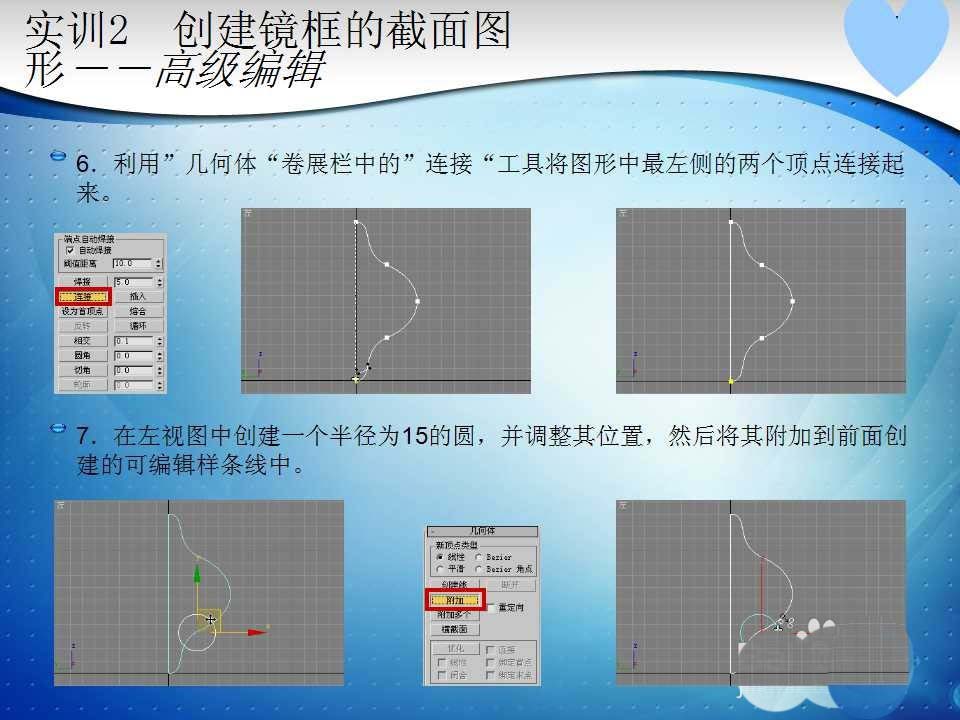

4、利用”幾何體“卷展欄中的”連接“工具將圖形中最左側的兩個頂點連接起來。在左視圖中創建一個半徑為15的圓，并調整其位置，然后將其附加到前面創建的可編輯樣條線中。

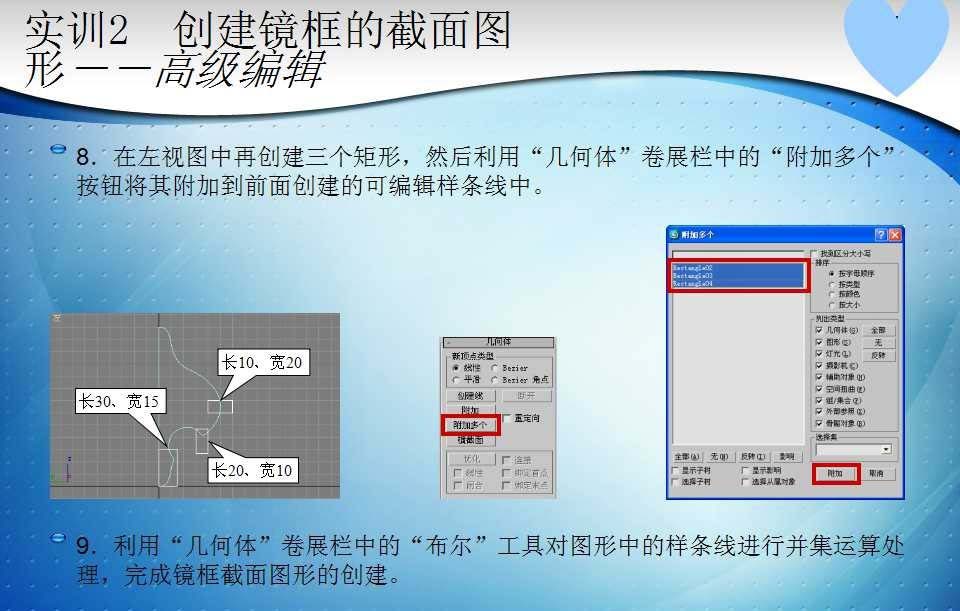

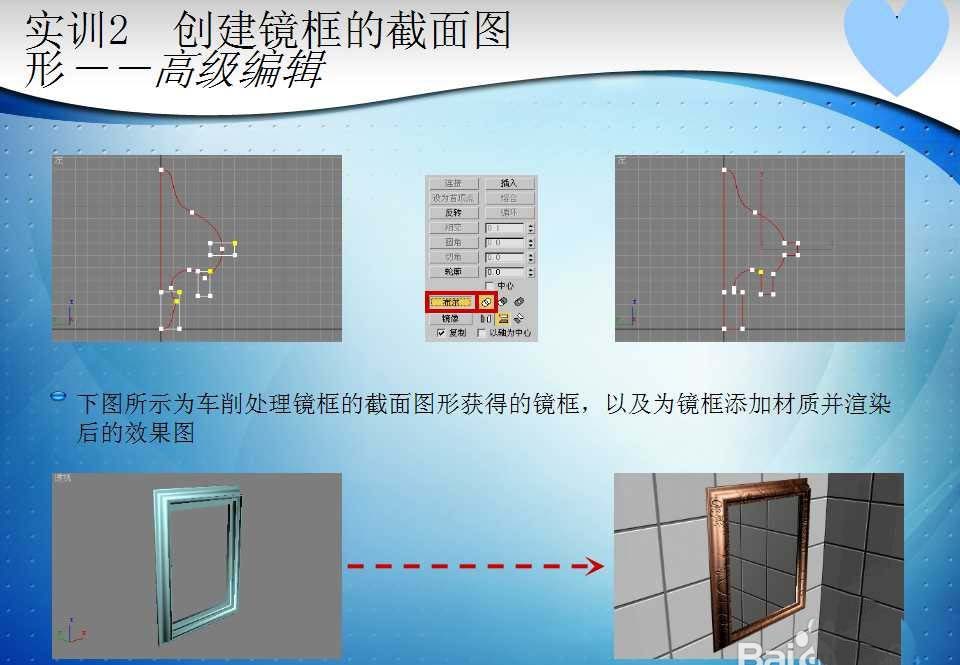

5、在左視圖中再創建三個矩形，然后利用“幾何體”卷展欄中的“附加多個”按鈕將其附加到前面創建的可編輯樣條線中。利用“幾何體”卷展欄中的“布爾”工具對圖形中的樣條線進行并集運算處理，完成鏡框截面圖形的創建。
