在3ds max中有很多地方都要使用數值進行工作。例如，當創建一個圓柱的時候，需要設置圓柱的半徑（Radius）。那么3ds max中這些數值究竟代表什么意思呢？
在默認的情況下，3ds max使用稱之為一般單位（Generic Unit）的度量單位制?？梢詫⒁话銌挝辉O定為代表用戶喜歡的任何距離。例如，每個一般單位可以代表
當使用由多個場景組合出來的項目工作的時候，所有項目組成員必須使用一致的單位。
還可以給3ds max顯式地指定測量單位。例如，對某些特定的場景來講，可以指定使用feet/inches度量系統。這樣，如果場景中有一個圓柱，那么它的Radius將不用很長的小數表示，而是使用英尺/英寸來表示，例如3′6″。當需要非常準確的模型時（例如建筑或者工程建模）該功能非常有用。
在3ds max 6中，進行正確的單位設置顯得更為重要。這是因為新增的高級光照特性使用真實世界的尺寸進行計算，因此要求建立的模型與真實世界的尺寸一致。
下面我們就舉例來說明如何使用3ds max的度量單位制。
1. 啟動3ds max，或者在菜單欄選取File / Reset，復位3ds max。
2. 在菜單欄選取Customize / Units Setup。出現Units Setup對話框，見圖2.13
圖2.13
3. 在Units Setup對話框單擊Metric，選擇該單選按鈕。
4. 從Metric下拉式列表中選取Meters，見圖2.14。
5. 單擊OK按鈕關閉Units Setup對話框。
6. 在Create面板中，單擊Sphere按鈕。在頂視口單擊并拖曳，創建一個任意大小的球。現在Radius的數值后面有一個m，見圖2.15，這個m是米的縮寫
圖2.14 圖2.15
7. 在菜單欄選取Customize / Units Setup。在Units Setup對話框單擊US Standard。
8. 從US Standard的下拉式列表中選取Feet w/Fractional Inches，見圖2.16。
9. 單擊OK按鈕，關閉Units Setup對話框。現在球的半徑以英尺/英寸的方式顯示，見圖2.17
圖2.16 圖2.17
在Create命令面板有7個圖標，它們分別用來創建
每個圖標下面都有不同的命令集合。每個選項都有下拉式列表。在默認的情況下，啟動3ds max后顯示的是Create命令面板中Geometry圖標下的下拉式列表中的Standard Primitives選項。

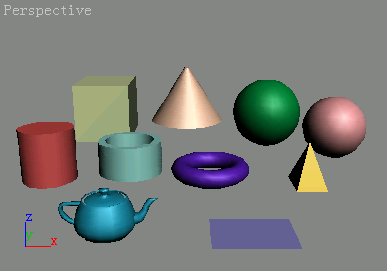

在三維世界中，基本的建筑塊被稱為原始幾何體（Primitives）。原始幾何體通常是簡單的對象（見圖2.18），它們是建立復雜對象的基礎
圖2.18
原始幾何體是參數化對象，這意味著可以通過改變參數來改變幾何體的形狀。所有原始幾何體的命令面板中的卷展欄的名字都是一樣的，而且在卷展欄中也有類似的參數?？梢栽谄聊簧辖换サ貏摻▽ο?，也可以使用Keyboard卷展欄通過輸入參數來創建對象。當使用交互的方式創建原始幾何體的時候，可以通過觀察Parameters卷展欄中（見圖2.19）的參數數值的變化來了解調整時影響的參數.
圖2.19

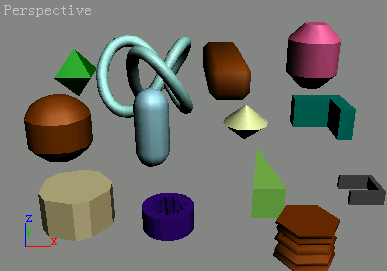

有兩種類型的原始幾何體，它們是標準原始幾何體（Standard Primitives）（圖2.18左圖）和擴展原始幾何體（Extended Primitives）（圖2.18右圖）。通常將這兩種幾何體稱之為標準幾何體和擴展幾何體。
要創建原始幾何體，首先要從命令面板(或者Object標簽面板)中選取幾何體的類型，然后在視口中單擊并拖曳即可。某些對象要求在視口中進行一次單擊和拖曳操作，而另外一些對象則要求在視口中進行多次單擊和鼠標移動操作。
在默認的情況下，所有對象都被創建在主柵格（Home Grid）上。但是可以使用Autogrid功能來改變這個默認設置。這個對象允許在一個已經存在對象的表面創建新的幾何體。
下面我們就舉例來說明如何創建原始幾何體。
1. 啟動3ds max，到Create命令面板單擊Object Type卷展欄下面的Sphere按鈕。
2. 在頂視口的右側單擊并拖曳，創建一個占據視口一小半空間的球。
3. 單擊Object Type卷展欄下面的Box按鈕。
4. 在頂視口的左側單擊并拖曳創建盒子的底，然后釋放鼠標鍵，向上移動，待對盒子的高度滿意后單擊鼠標左鍵定位盒子的高度。

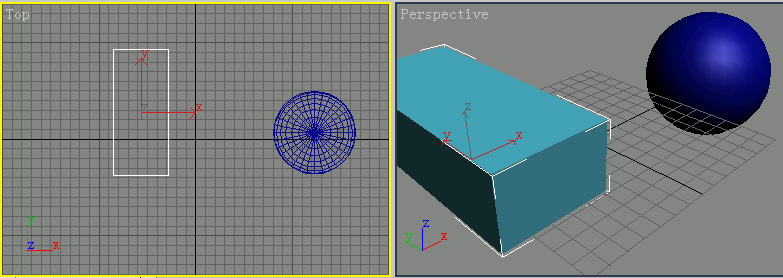

這樣，場景中就創建了兩個原始幾何體，見圖2.20。在創建的過程中注意觀察Parameters卷展欄中參數數值的變化。
圖2.20
5. 單擊Object Type卷展欄下面的Cone按鈕。

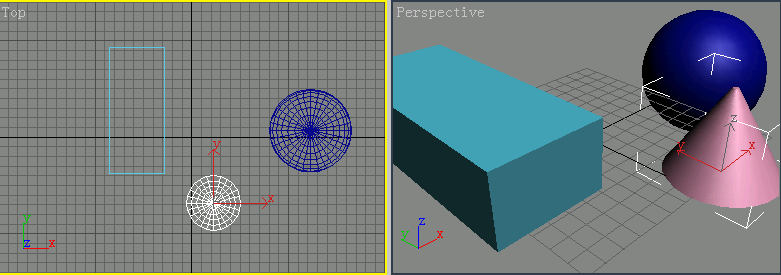

6. 在頂視口單擊并拖曳創建圓錐的底面半徑，然后釋放鼠標鍵，向上移動，待對圓錐的高度滿意后單擊鼠標左鍵設置圓錐的高度。再向下移動鼠標，對圓錐的頂面半徑滿意后單擊鼠標左鍵設置圓錐的頂面半徑。這時的場景見圖2.21。
圖2.21
7. 單擊Object Type卷展欄下面的Box按鈕。選擇AutoGrid復選框，見圖2.22。

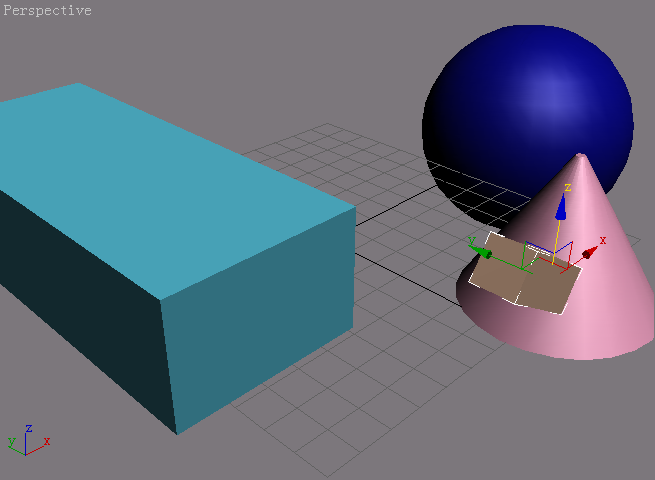

8. 在透視視口，將鼠標移動到圓柱的側面，然后單擊并拖曳，創建一個盒子。盒子被創建在圓錐的側面，見圖2.23。
