本教程向大家介紹了利用3dsmax打造一個墨水瓶模型，制作出來的墨水瓶非常真實，教程難度中等，新手朋友也可以過來了解一下制作的過程。轉發過來，喜歡的朋友可以跟著教程一起來學習

。模型分析，首先來看看派克墨水瓶到底長什么模樣？如圖mspjm—1所示。

圖mspjm—1

具體的制作步驟如下：

1. 墨水瓶是一個幾乎接近于方形的身體接到螺絲口上。此部分模型可以使用螺絲口制作起，然后例用前面模型學習的方法，對接螺絲口以下的部分。

2. 墨水瓶蓋是一個多邊形的造型對象。這一部分還要使用重復歸一法。

一、墨水瓶身的制作：

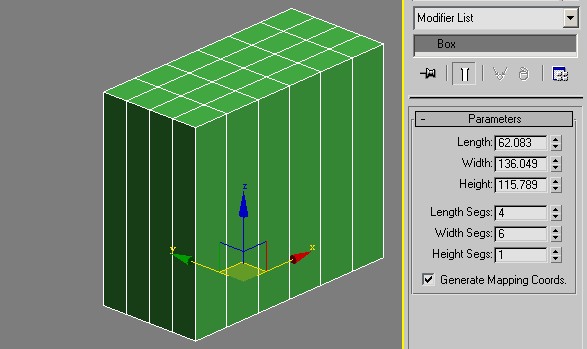

1. 瓶身的制作，由于瓶身是一個長方體的變形，所以這個地方的制作就由box開始。最關鍵的問題就是變形。由于瓶身有弧度的變化，這里【box】身上的線則盡量控制成奇數。創建box，并調節參數，如圖mspjm—2所示。

圖mspjm—2

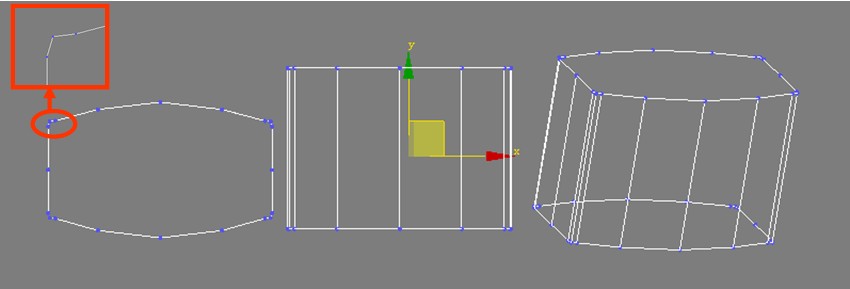

2. 把box右擊轉換成多邊形，把上部的面刪除后處理，并使用縮放工具進行對稱的調節，最終的結果，如圖mspjm—3所示。注意長寬高的比例，要正確處理。

圖mspjm—3

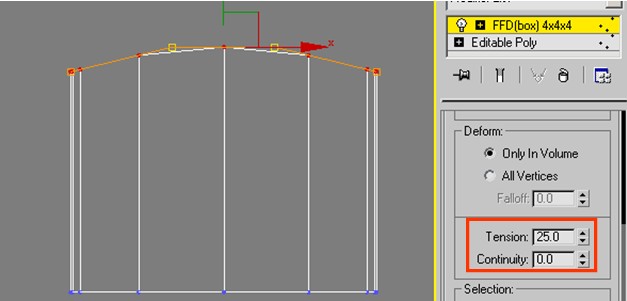

3. 選墨水瓶身上排的點，給一個【ffd（box）4x4x4】編輯修改器，并選擇中間兩排點，向上調，以成就瓶身弧度，要注意這里的【continuity】（連續性）參數，要調為0，以保證在調節時，不對原來的模型進行變形。如圖mspjm—4所示。

圖mspjm—4

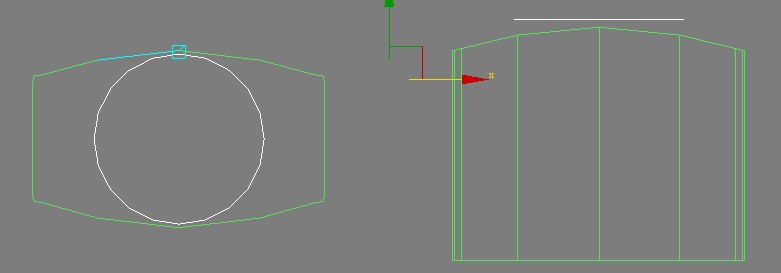

4. 選墨水瓶身上部的邊界，查看有多少邊存在。這里的模型有20個邊構成。以20做為基數創建正多邊形。并調節大小，并調節好位置，如圖mspjm—5所示。

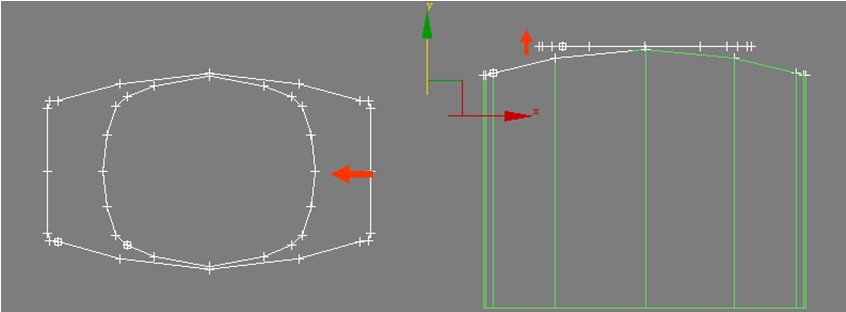

5. 選擇墨水瓶身上面的邊界，執行右擊【create shape】（創建型），并把剛創建出來的型進行調節，這個調節的目標就是為了獲得與實物更接近的一種模式。為了對比方便，我把提出來的型復制出來與最后的結果對比起來。這個結果如圖mspjm—6所示。

圖mspjm—6

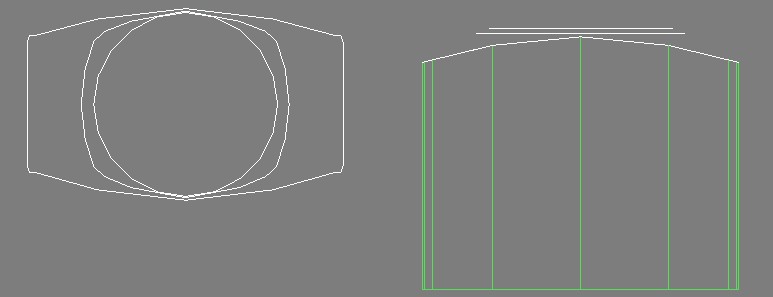

6. 把剛才兩個線與20邊形結合起來，最終幾個結的調節結果，如圖mspjm—7所示。

圖mspjm—7

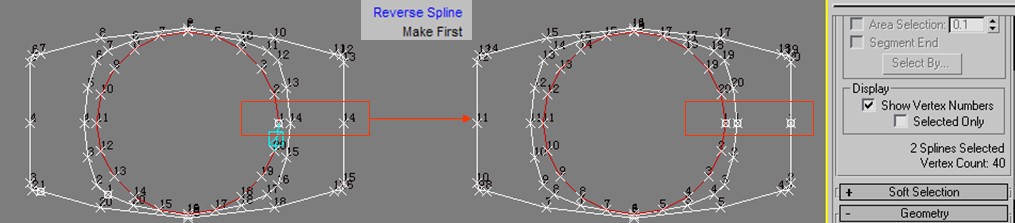

7. 把三條線的第一點，與點的排列方式都創建成一致的形式。在線里面第一點有一個特點就是以四方塊顯示，選擇點右擊使用【make first】（創建第一點），可以改變第一點的位置。對于一個樣條曲線來說，點的排列方式無非是逆時針或是順時針而已，對于排列方式，可以使用修改面板中【show vertex numbers】（顯示點的數目），這里我們要求，內外所有的樣條曲線，執行右擊【reverse spline】（翻轉樣條曲線）的排列順序。如圖mspjm—8所示。

圖mspjm—8

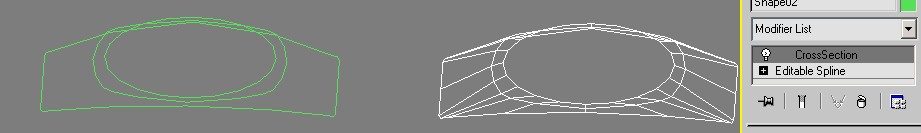

8. 把這三個結合起來的線，給一個編輯修改器【crosssection】（交叉截面），把這三個線的每一個點上都連接出線來，注意：這里的線連接的正確與否與我們結合線的順序有關。如圖mspjm—9所示。

圖mspjm—9

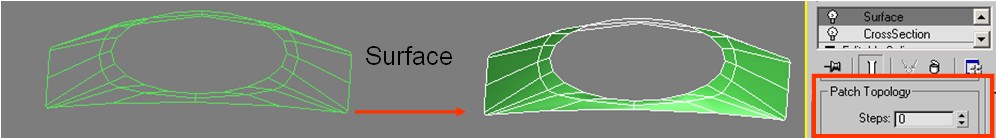

9. 再給一個【surface】（蒙皮）修改命令，讓構加出來的線，形成一個沒有厚的面。并調整【patch topology】（面片的拓樸）值為0，最終的結果，如圖mspjm—10所示。

圖mspjm—10
