工具/原料

一臺樂彩3D打印機

3D打印機所使用ABS材料

Autodesk 3ds max 2010軟件

一臺筆記本電腦或者一臺臺式電腦

方法/步驟

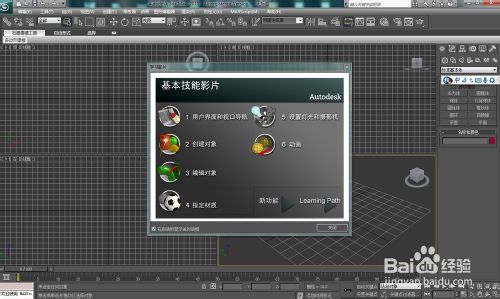

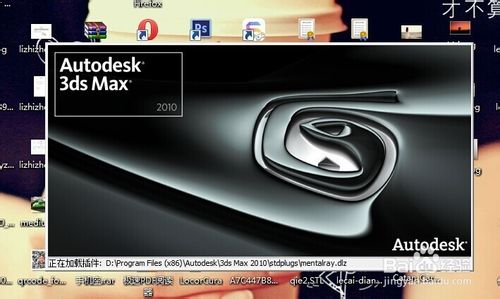

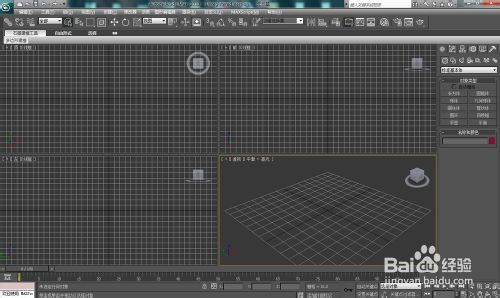

首先，準備一臺筆記本電腦或者臺式電腦，為接下來制作模型并進行打印做好準備，為電腦安裝上Autodesk 3ds max 2010軟件，這是制作3ds max三維模型的必備軟件。此軟件打開呈現為以下圖例所示：

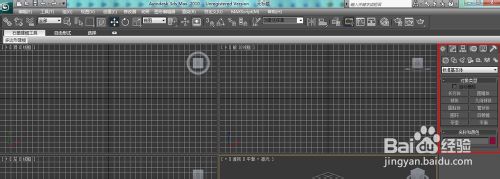

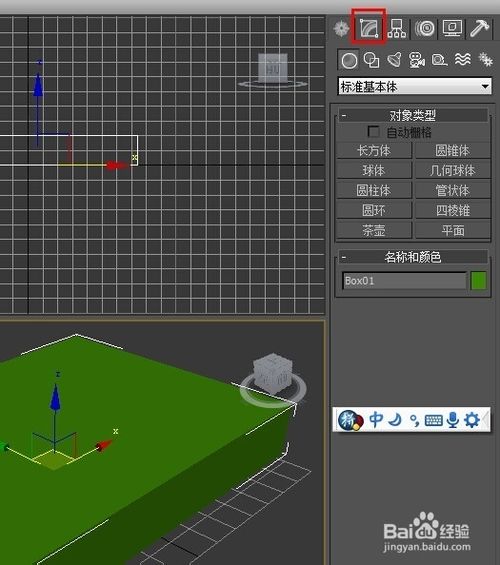

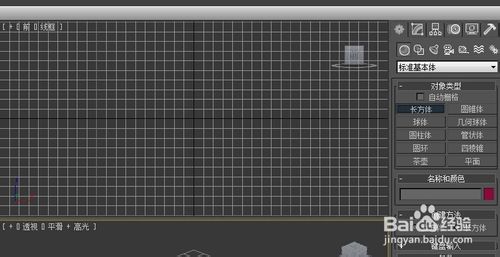

緊接著，我們打開電腦，安裝好軟件并打開，接下來我們需要進行簡單的三維模型的制作。在這里我們就制作一個簡單的長方體模型，用于樂彩3D打印機進行打印操作。制作長方體模型的工作區間位于下圖所示區域（在這里我們選擇第一個選項“長方體”）：

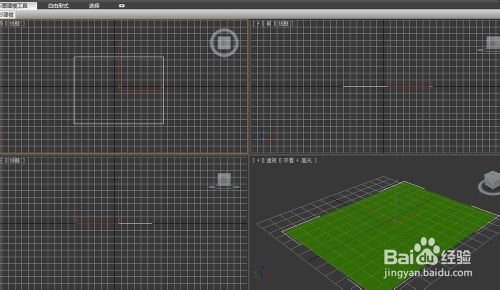

然后，我們在3ds max 2010軟件中默認的“頂視圖”區域進行繪畫，這樣軟件才會將其放置在其默認的平臺上，不需要我們進行高度調整了。

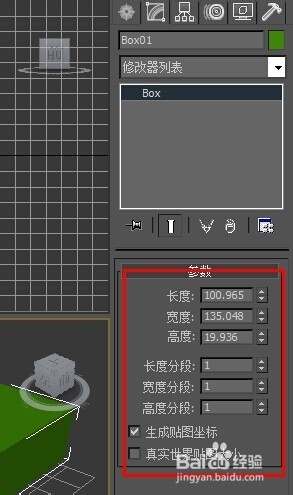

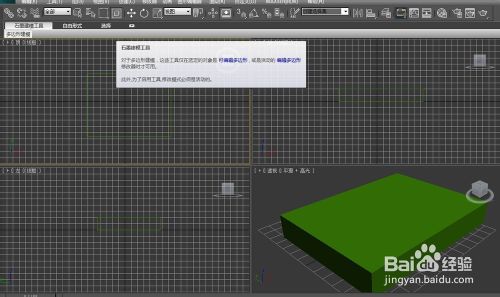

3ds max會先創建模型的長寬，然后才會創建其高度，所以當我們點擊鼠標開始創建，釋放鼠標后就可以設置其高度了，然后再次進行點擊就可以設置高度了。如果您發現我創建的長方體不是令自己滿意的作品，也不要太在意了。因為這個是可以再次進行更改的，接下來我就為您解答如何對創建好的模型進行必要的更改。

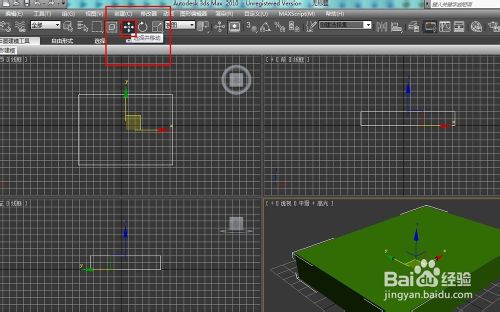

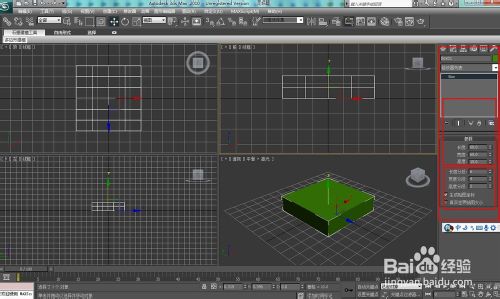

接下來，我們對創建好的長方體模型進行更改操作：首先選中菜單欄中的“選擇并移動”選項按鈕，選中要修改的模型，然后切換到“修改”選框中，這時我們會發現出現了可以修改的選項，包括“長度”、“寬度”、“高度”、“長度分段”、“寬度分段”、“高度分段”等選項，接下來我們設置為：長寬高分別為：60.0、60.0、15.0值，長寬高分段值分別為：6、4、2值，如下圖所示：

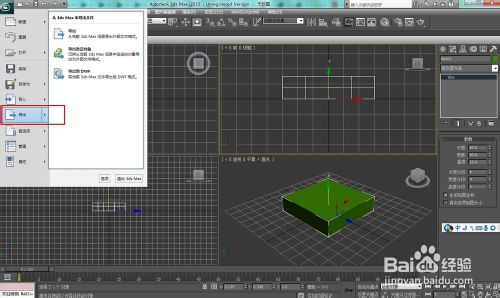

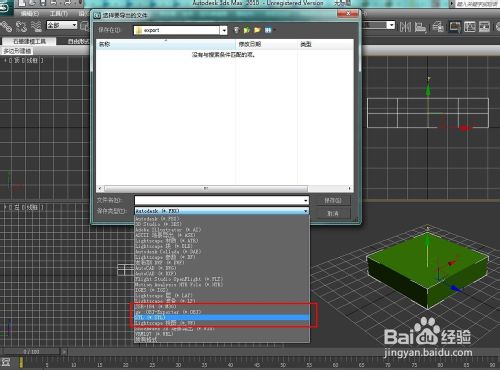

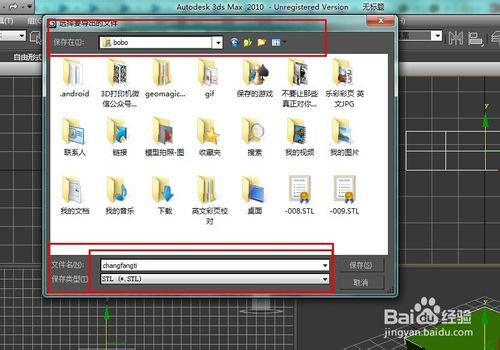

這樣一個模型就制作完成了，這時我們需要將此模型進行導出為“STL”格式的文件，因為這種類型的文件可用于樂彩3D打印機打印操作軟件編輯使用。具體操作步驟如下圖所示：將導出的STL格式的文件保存在合適的文件夾，進行適當?shù)拿⒆⒁鈱⑽募袷酱鎯閟tl格式。

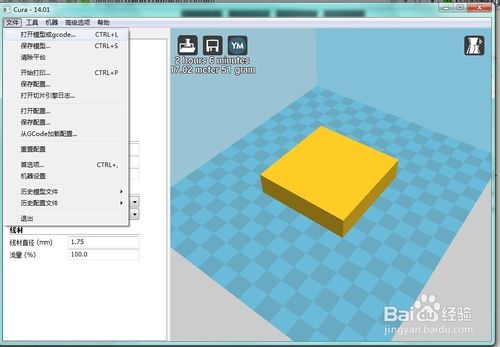

保存完成之后，長方體的三維模型就制作完成了，接下來就是需要我們進行樂彩3D打印機的設置了，首先需要安裝上3D打印機的驅動，并將3D打印機連接上筆記本電腦或者臺式電腦，打開操作3D打印機的必備軟件：Cura或者Repetier-host等3D打印機操作打印軟件。使用這兩個軟件的目的是為了將stl格式的模型文件生成Gcode格式的可打印文件供3D打印機進行打印，Cura軟件生成Gcode代碼文件速度快，建議使用。

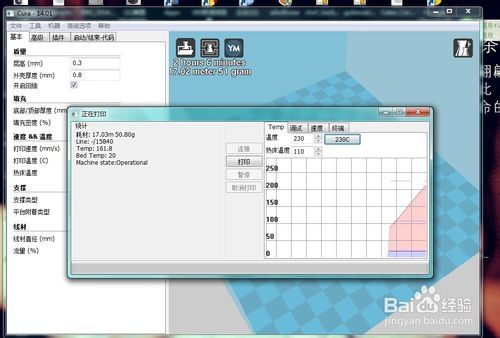

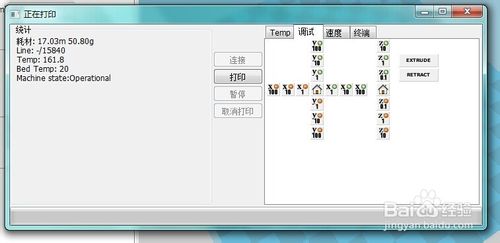

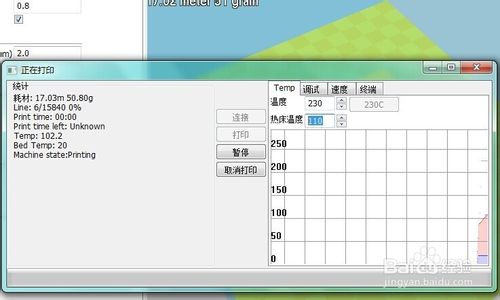

接下來我們就可以將其與3D打印機連接起來，進行操作打印了。操作步驟如下圖所示：（需要設置好必備的“噴頭溫度”、“平臺溫度”等選項）。

END

注意事項

1、注意將其導出為STL格式，以便接下來使用Cura軟件或者Repetier-host軟件生成Gcode代碼文件

2、準備打印時，需要將打印ABS材料的3D打印機噴頭和打印平臺溫度分別設置為230度和110度。不然是不能進行打印長方體模型操作的

原作者：樂彩3D打印機/徐永波

以上就是使用3dsmax制作一個簡單的模型用于3D打印機打印圖文教程，希望對大家有所幫助!
