1. 首先看看排氣扇模型的最終效果。如圖PQS—1所示。

圖PQS—1

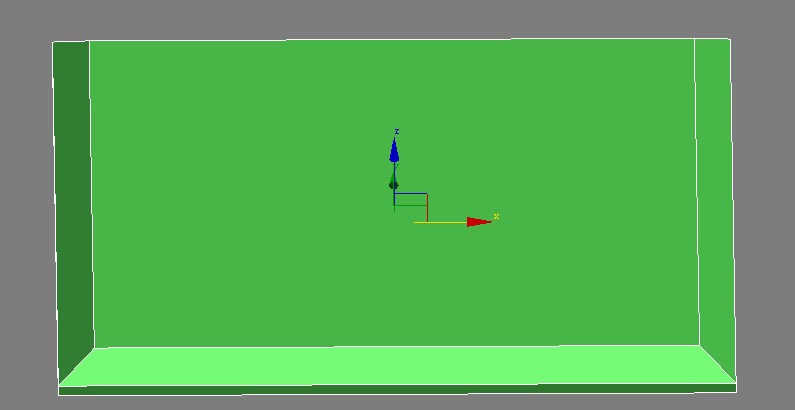

2. 從【Plane】開始，由于排氣扇是正方形的，【Plane】創建時便把長和寬都創建成300X300個單位。如圖PQS—2所示。

圖PQS—2

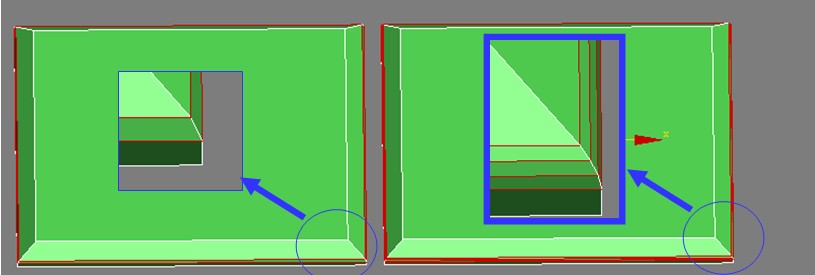

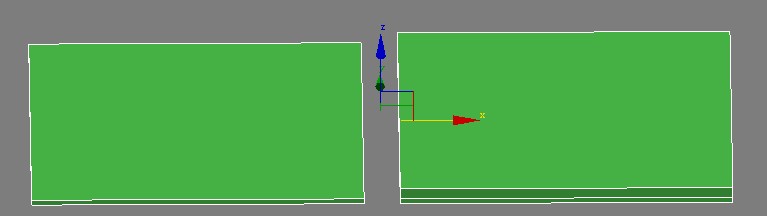

3. 把【Plane】轉換成可編輯多邊形，選擇所有的面擠壓出一定的厚度，當然這一步的創建也可以通過【BOX】來實現，至于是通過那種方式純屬個人愛好，我就是比較愛從【Plane】開始，至于別人來說，愛咋地咋地。再次拉伸出一定的厚度，這是為了制作傾斜的效果。其制作效果及流程，如圖PQS—3所示。

圖PQS—3

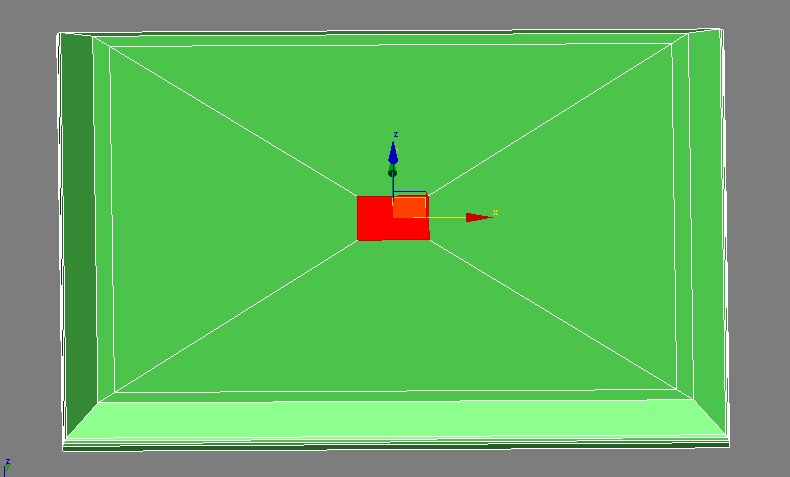

4. 選擇最上面這個面，執行【Outline】縮放得小一點。如圖PQS—4所示。

圖PQS—4

5. 為了創建圓化的效果，我在這里把邊切開多個。如圖pqs—5所示。

圖pqs—5

6. 選擇上部的面使用【inset】工具執行兩次。如圖pqs—6所示。

圖pqs—6

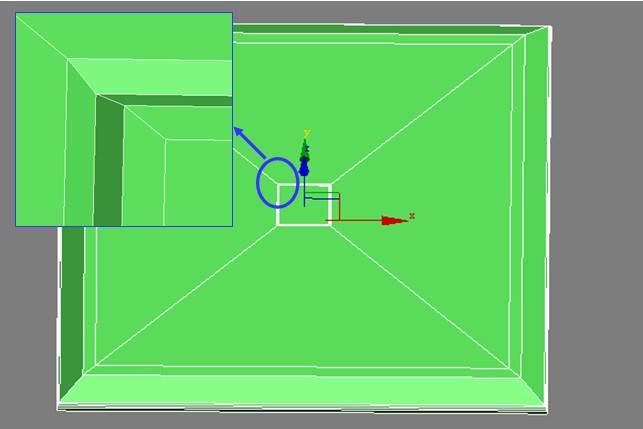

7. 進行中間面的倒角處理其中一個角的放大示意。如圖pqs—7所示。

圖pqs—7

8. 選擇對角線的所有的邊進行【connect】處理，至于連接出來的邊是多少那則由個人喜好決定。如圖pqs—8所示。

圖pqs—8

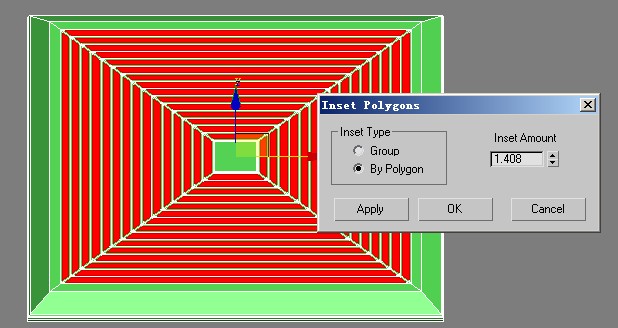

9. 把剛連接出來的邊轉換成面，執行右擊【inset】，這時在【inset】對話框里選選【by plolygon】把每一個面分隔出一個區域。

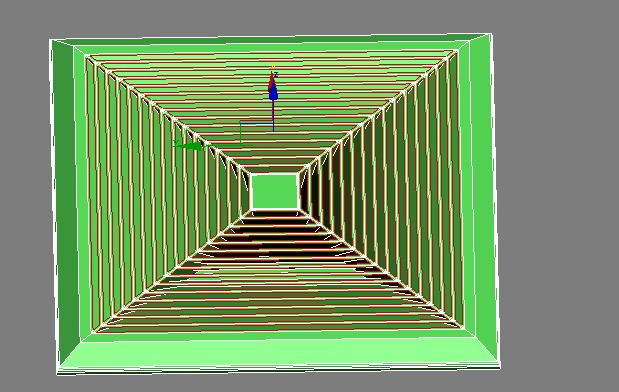

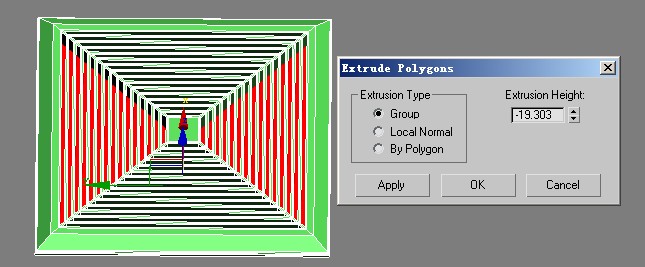

10. 進行進行這些面的擠壓。如圖pqs—10所示。

圖pqs—10

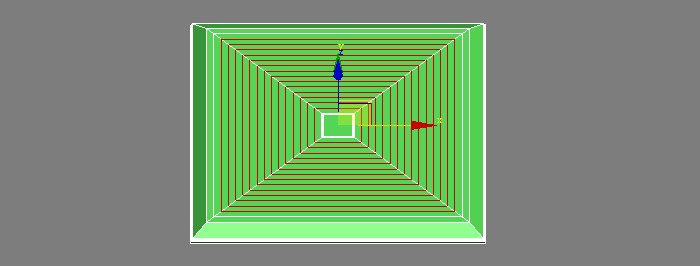

11. 進行往中心點方向同時縮放。如圖pqs—11所示。

圖pqs—11

12. 把這里的面轉換成邊，再轉換成面，再進行邊的轉換，取消一部分邊，只保留轉角處的邊。如圖pqs—12所示。把這些邊進行切角處理，就成了最終的結果。

圖pqs—12

教程結束，以上就是3DSMAX制作綠色排氣扇3d建模方法，希望大家喜歡！
