石墨建模對于3D設計師們來說其實并不陌生了,在3Dmax2010版以上的版本，石墨建模就已經存在了，它能快速有效的完成一系列Poly建模工作。石墨建模工具實際上就是內置了polyboost的模塊，把多邊形建模工具向上提升到全新層級，提供至少有100種新的工具, 可以自由地設計和制作復雜的多邊形模型。石墨(Graphite)建模工具分為三個部分：Graphite Modeling Tools（石墨建模工具）、Freeform（自由形式）和Selection（選擇）。鼠標放置在對應的按鈕上，就會彈出相應的命令面板。下面我們就運用這個石墨工具來簡單完成一個小的實例

1、我們要做的實例就是這個圖片中水立方外面的結構。首先我們可以分析一下這個結構的外面，它是由很多個不規則的多邊形組合而成的長方體結構。每個面大致相同，所以我們就拿它的一面來舉例制作。我們在基本幾何體中找的平面命令。在前視圖中我們創建一個片。參數如圖。

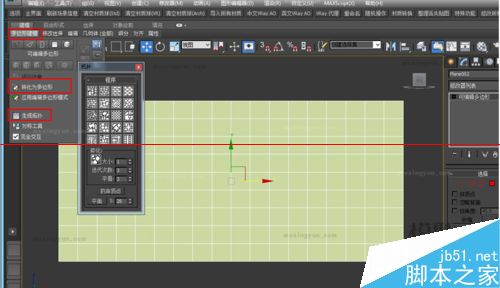

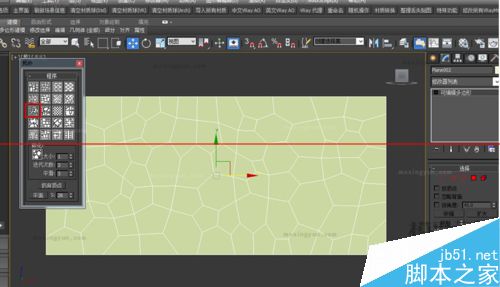

2、就用到了我們前面所講的石墨建模工具，模型在選中的情況下，選擇工具欄中的“建模—轉為多邊形—拓?fù)涔ぞ?rdquo;。

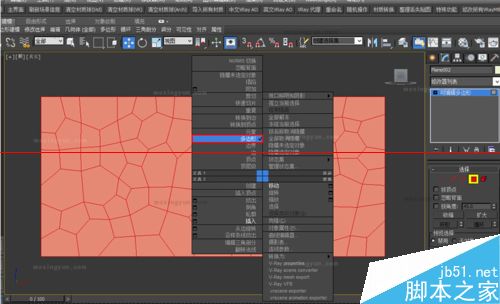

3、鼠標右鍵選擇“多邊形”，將所有的面選中。

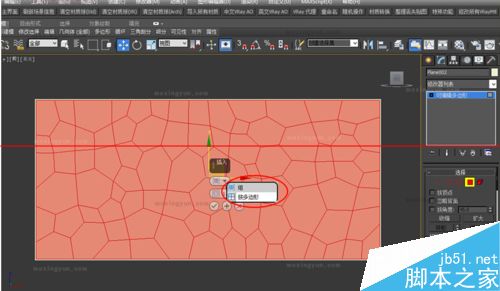

4、右鍵我們選擇插入命令內，然后選擇多邊形。

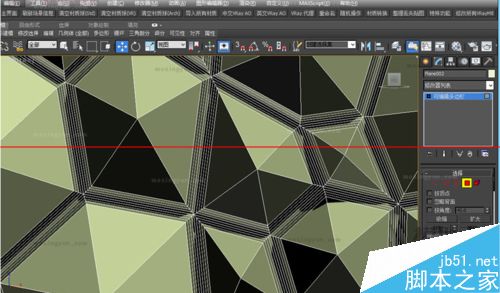

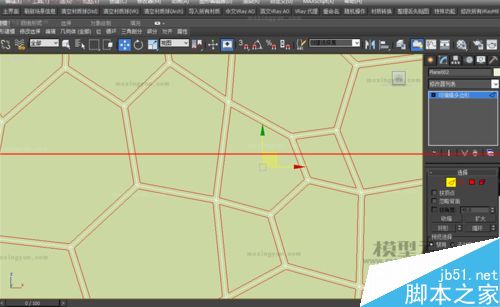

5、按住Ctrl鍵，同時選擇邊級別。

6、返回面級別，倒角。

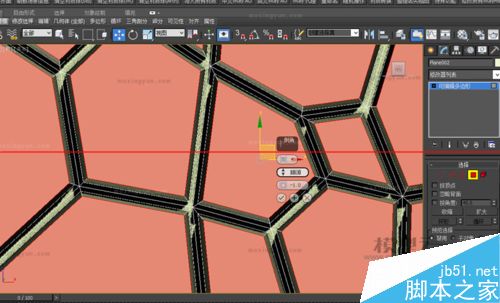

7、轉回邊級別，右鍵切角，參考參數如圖：

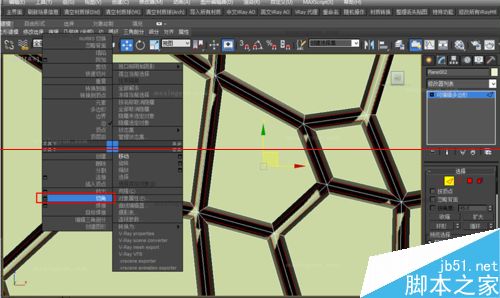

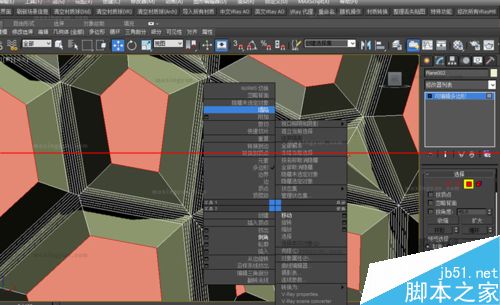

8、按住Ctrl鍵，同時鼠標右鍵，選擇刪除。

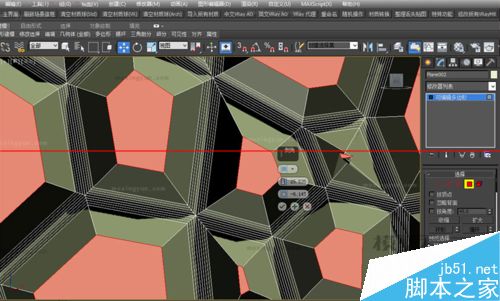

9、轉到面級別，繼續右鍵執行倒角命令。(注：為了效果看著明顯一些特意將倒角弄的高了些，如果為了美觀的話，盡量不要將倒角設置的太高。)

10、在此時，倒角完畢后，我們要再重復一下先前的動作，按住ctrl選擇線級別，然后返回面級別。這是為了記錄我們當時所選擇的線，最后，我們右鍵進行塌陷處理。

11、現在選擇線級別，我們會了解到，現在轉到線級別就能夠記錄到上一次我們選擇的線。

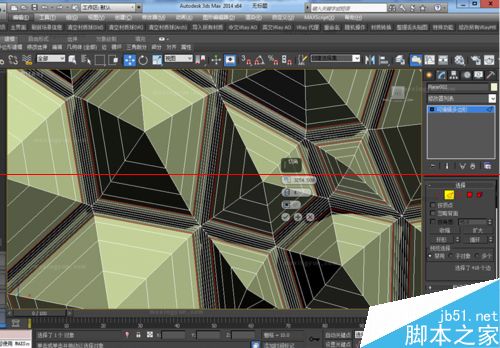

12、我們對線進行再次切角處理。

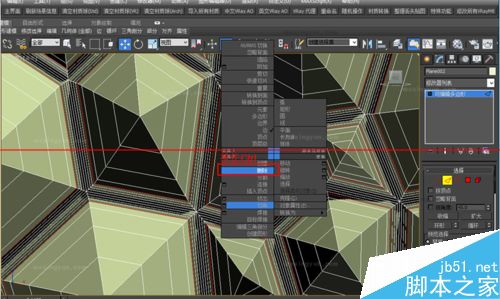

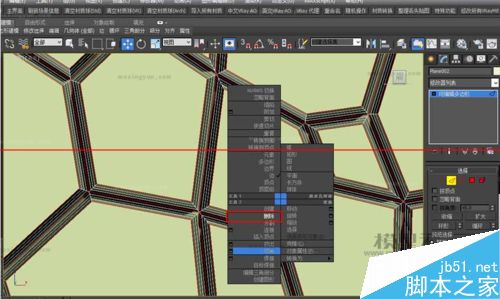

13、此時，我們按住Ctrl鼠標右鍵選擇刪除。

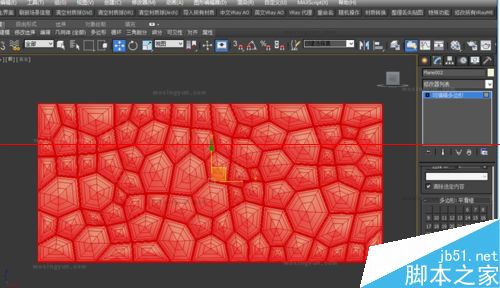

14、選擇所有的面給光滑組，自動平滑90度。

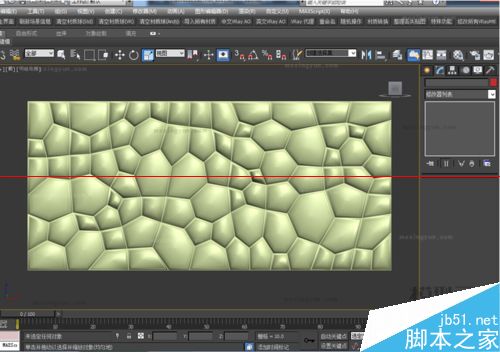

15、最后，我們看下效果。

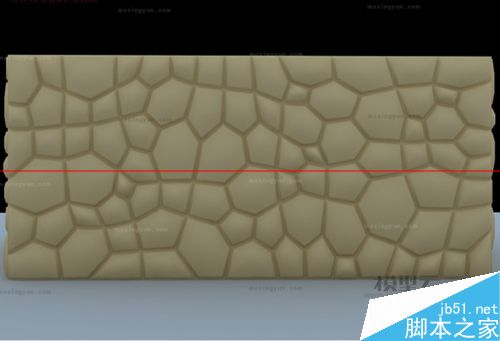

16、渲染下看看。

注意事項：石墨建模工具對于多邊形建模來說節省了很多復雜的步驟，大家不妨多研究研究，軟件的不斷更新，也使建模速度越來越快。本教程只是引導大家熟悉一下石墨建模的小實例，如果在學習過程中遇到什么問題，可以進模型云論壇一起討論。
