本教程向武林網的朋友們介紹利用3ds Max制作外星科幻植物，教程制作難度還是很大的，不過朋友們可以學習部分制作方法，來創作屬于自己的作品！。

教程思路:

一、建模

二、紋理和材質

 三、照明

四、繪畫 。

關于這個能量植物的概念來源于一個觀念，這個觀念認為外星球的植物可以是幾乎所有類型的植物物種。所以我就想，為什么不能存在一個生長著能量植物的星球，而這些植物產生的電能可以被機器采摘呢?原始的概念是把這些植物設定在一個實驗室環境中，但是后來我把場景改為了森林(圖01)。

圖01

　　不論如何，我在Photoshop中完成了基礎概念，然后開始在3ds Max中建模。很快我就發現，在3ds Max中制作樹的模型不是最佳的辦法，因為我想要制作各種種類的主要樹木，而且想盡可能保持結構的程序化或者活動化，這樣在后面就能比較容易修改。所以最后我決定在Houdini逐漸創建整個森林的模型。 　　

一.建模 　　

下面是在Houdini中建模的粗略過程分類： 　　

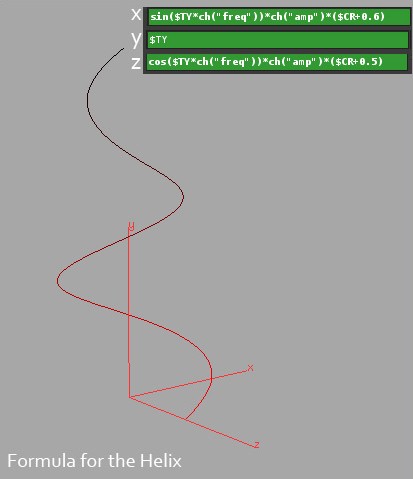

1.我創建了一個中心曲線。想法是創建一個基本的曲線，然后把整棵樹環繞這個曲線就行扭曲。為了做這個我先從制作一條直線開始，使用一個Point SOP和basic Sin，用Cos functions把這條直線轉換成一個螺旋線(圖02)。

圖02 　　

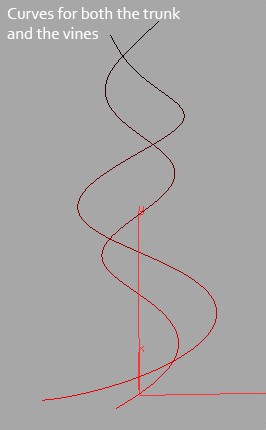

2.至于藤蔓我用的是同樣的流程，除了一個較大的半徑(圖03)。

圖03 　　

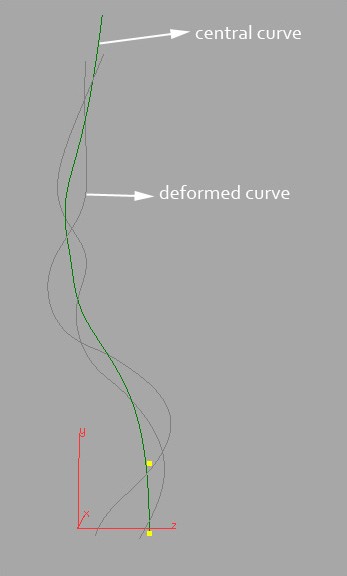

3.然后我用了Wiredeform SOP將這些線條全都圍繞中心曲線做了變形(圖04)。

圖04

4.使用Vopsop在曲線上添加一些noise-based變形。 　　

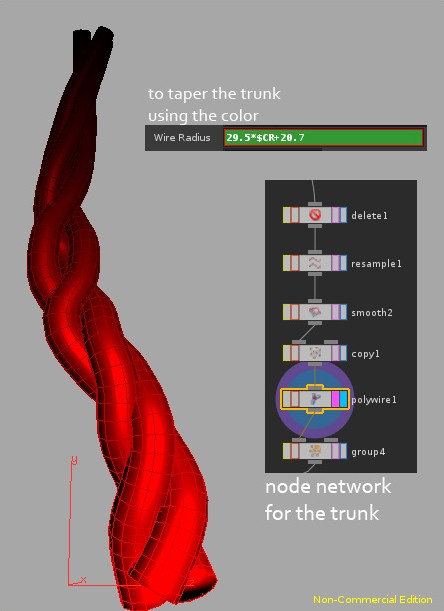

5.為了制作出尖細的效果，我從底部到曲線的頂部制作了一個紅色的傾斜度。我通常會用Polywire SOP的紅色來控制曲線的寬度，然后做了三次復制。這樣我就得到了中央樹干(圖05)。

圖05 　　

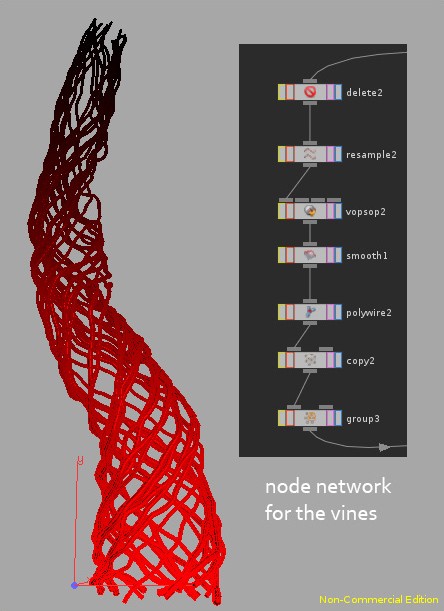

6.藤蔓也是同樣的方法制作，但是要讓polywire更細，而且要制作更多的復制，但又要保持角度在0-360度時間隨機切換(圖06)。

圖06 　　

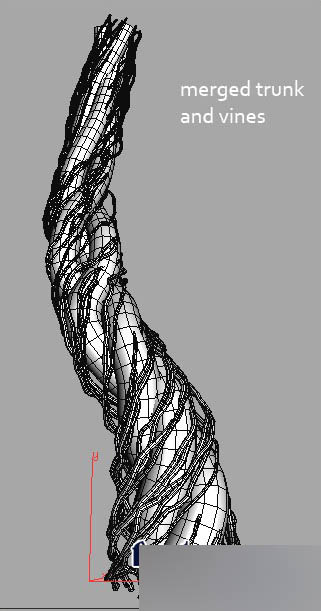

7.把這些東西合并，形成一棵樹干(圖07)。

圖07

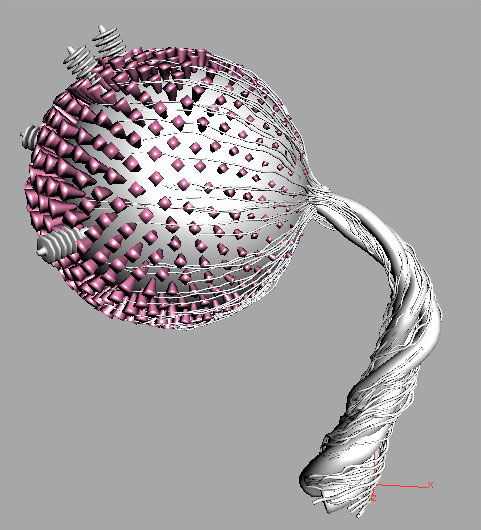

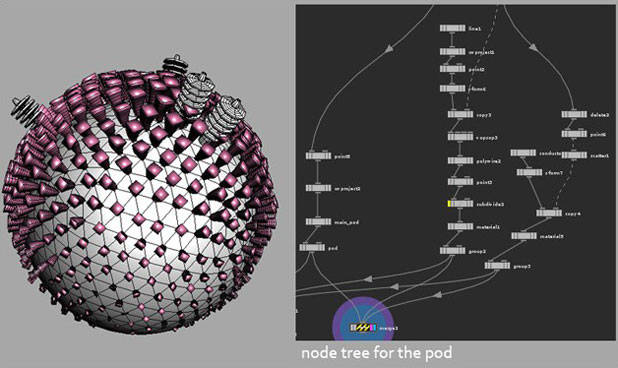

8.頂部的豆莢，我先創建了一個多邊形球體。把線條復制到球體的每一個頂點，然后使用Noise和Bounding四邊形功能調整規模。然后我用一個polywire使球體變細，我還創建了一些額外的細節模型，在球體的表面隨機復制添加(圖08)。

圖08 　　

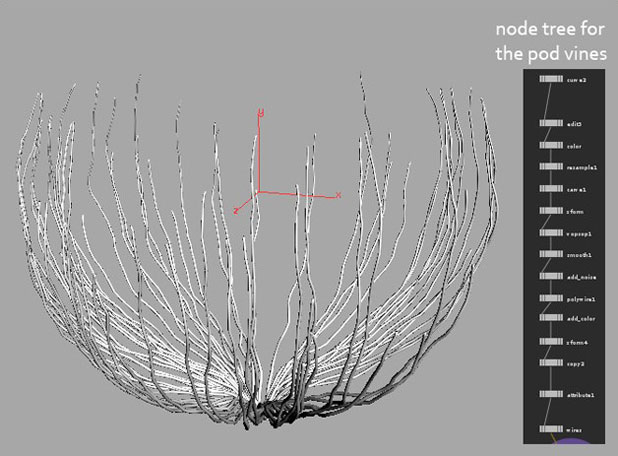

9.我在球體的周圍制作了一條曲線化的線條，作為圍繞頂部的藤蔓。然后我用turbulent noise VOP轉化了線條，用Copy SOP把線條隨機圍繞在球體周圍(圖09)。

圖09 　　

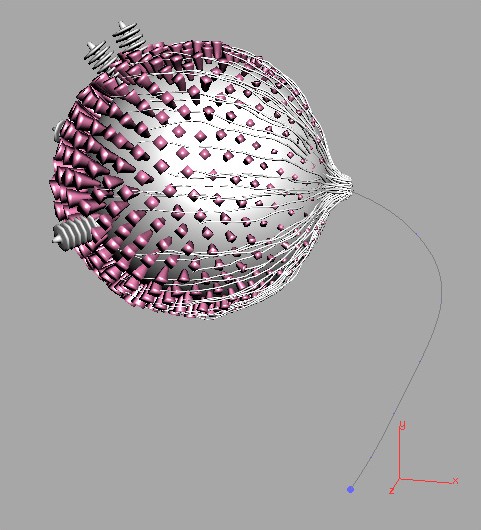

10.最后我把這些全部合并在一起，把球體貼到中央線條的頂部(圖10)。

圖10　

11.最后完成的樹如圖11所示。

圖11 　　

因為所有的東西都是圍繞中心曲線做的卷曲，如果曲線做了任何的改動，那么整棵樹也能隨之調節。 　　

為了創建三棵樹的樹叢，我使用了一點Houdini中的魔法： 　　

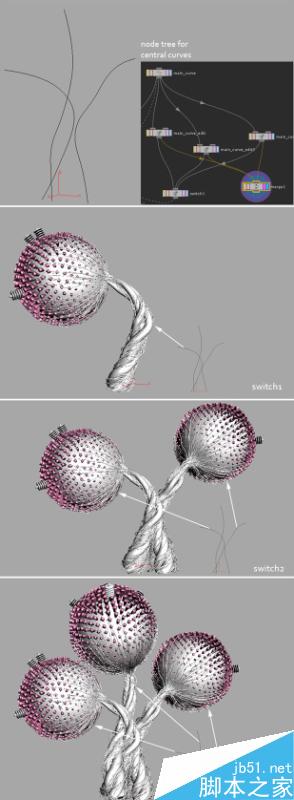

先繪畫三條中心曲線，把這些曲線放在Switch SOP中，輸入到Wiredeform SOP中。然后我用Copy SOP和Stamp功能為每一個復制的樹的每一條連續的曲線之間制作了Houdini轉化(比如：復制1就用曲線1，復制2就用曲線2，等等)。這樣創建多樣化就變得更加容易了(圖12)。

圖12

接下來，我以OBJs格式輸出了一些樹叢到MAX軟件中，然后開始創建場景。 　　

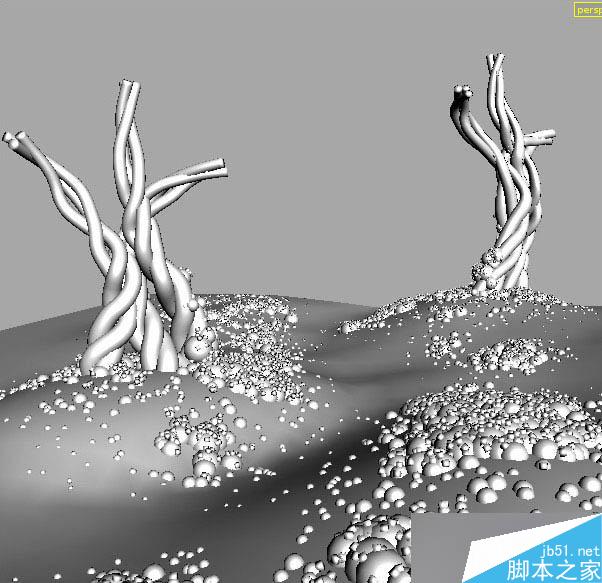

巖石和地面上的植物我使用了一些Houdini軟件中的基礎散射工具，繪畫風景的顏色，在散射點復制球體(圖13)。

圖13 　　

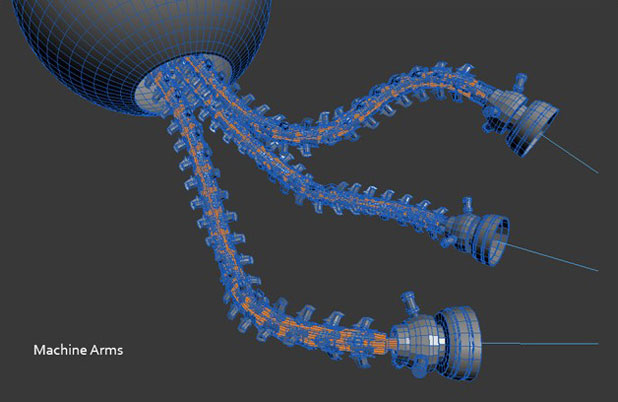

機器是通過制作手臂的一個小部分來建模的，然后在Houdini中復制到曲線上。機器的前部是在3ds Max中制作的(圖14)。

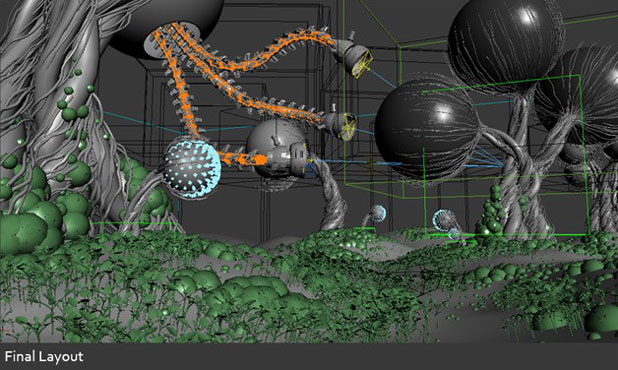

圖14 　　3ds Max中最后的設定如圖15所示。

圖15　

二.紋理和材質 　　

在3ds Max設定好場景后，我開始制作基本的照明。我通常會同時制作場景的照明和紋理。這樣我可以知道怎樣做紋理的細節。因為這個場景基本是黑色的，我不用做太多的紋理，所有的樹木的紋理都是必須的程序貼圖，比如Noise和Smoke貼圖。 　　

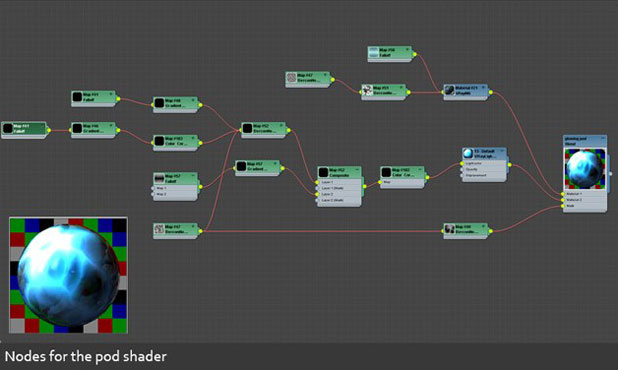

發光頂點的主要描影是一個混合材質。我混合了一個基礎反射V-Ray材質和一個V-Ray照明材質。為了將這兩種描影器結合起來，我使用一個Voronoi貼圖混合和一個混合貼圖的衰減(圖16)。

圖16 　　

三.照明 　　

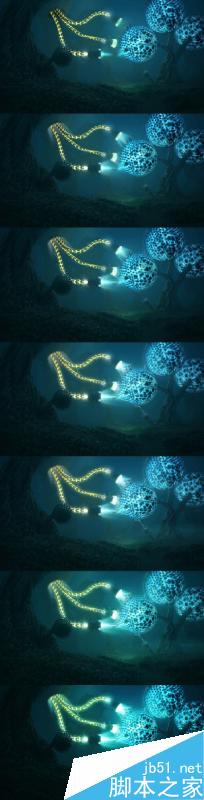

照明和氣氛是這個場景中最至關重要的部分。我想要圍繞樹木創建一個發光點，產生一種樹木正在發光發光的效果，我還把剩下的森林設置在一個濃霧籠罩的環境中。所以，我決定用V-Ray環境中的霧來制作這種效果。主要的照明設定在主頂點的內部，然后在頂部保持另一個照明設定。V-Ray環境中的霧可以產生從濃霧中反射出來的立體照明效果，還可以生成一種濃霧。可是，渲染的時間會很長，圖17中的一系列圖片清楚地顯示了照明的設定過程。

圖17　

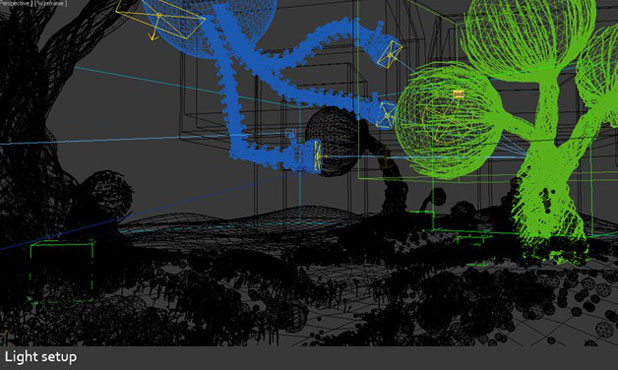

圖18是照明設定的一個簡單截圖(圖18)。

圖18 　　

全局照明我使用了Irradiance和Light Cache。最終的圖片花了至少6個小時的時間，大小是1920 x 1080像素。 　　

我還做了一個可替換的渲染圖，在這個渲染圖中照明也是以3D格式建模的，但是這張圖我沒有用(圖19)。

圖19 　 　

四.繪畫 　　

渲染完成后，我在Photoshop中做了一點繪畫以獲得最終的效果。樹木產生的照明是主要的挑戰。開始我想嘗試做成3D的，但是最后發現如果繪畫的話效果能更好。我還繪畫了一些額外的霧和空氣中漂浮的粒子。 　　

因為我不能清晰的描述繪畫過程，在下面圖中你們可以看到這個制作過程(圖20-21)。

圖20

圖21 　　

以上就是我創建這張圖的教程，希望這些信息對你們有用，本教程完。
