偶然與朋友探討中國古代建筑師，真的是非常偉大，很可惜許多的工藝都失傳了，以至于現在有些東西也無法實現，我也鐘愛古代建筑，其華美壯麗，精細考究使我一直對其青睞。最近也有同學問古建房頂是怎樣建模的，那么就一個涼亭與大家分享一下建模的過程。

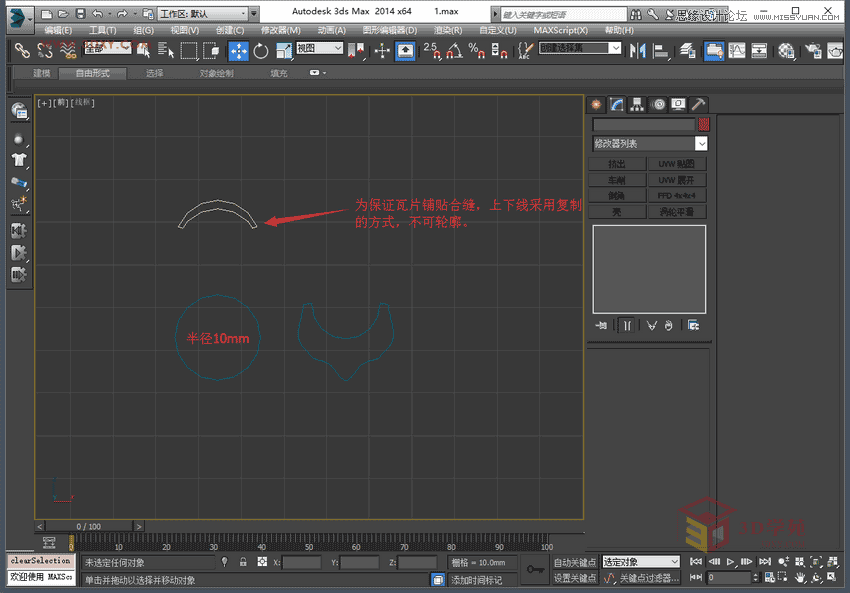

1，首先在前視圖繪制一個圓(這里建議用多邊形取12邊，可以減少面數)，轉化成養條線，復制出兩條，改造成其他兩個圖形，需要注意的是瓦片是需要相互重疊鋪設的，所以要采用養條線復制的方式加厚度，不可采用輪廓。

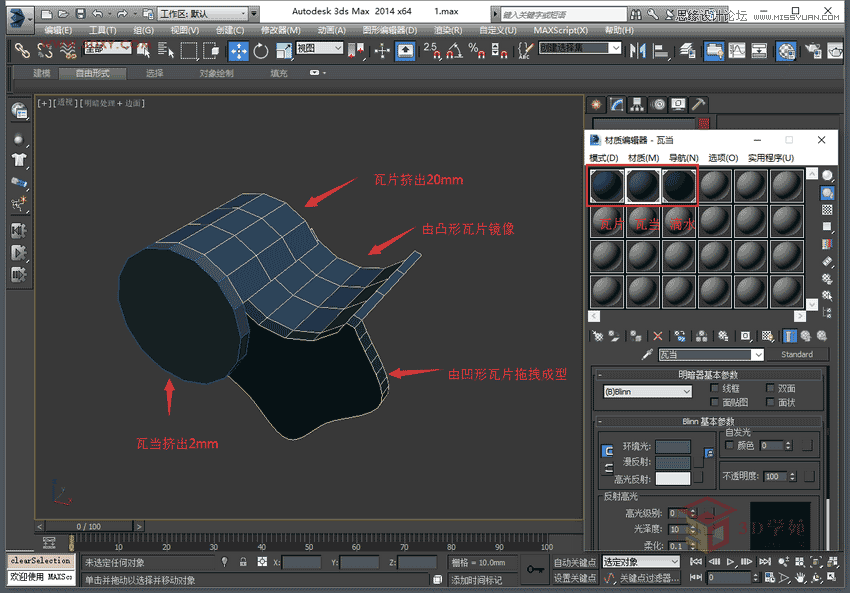

2，給繪制好的線條相應的厚度，并按圖中所示位置擺好，注意瓦當和滴水的層次關系。

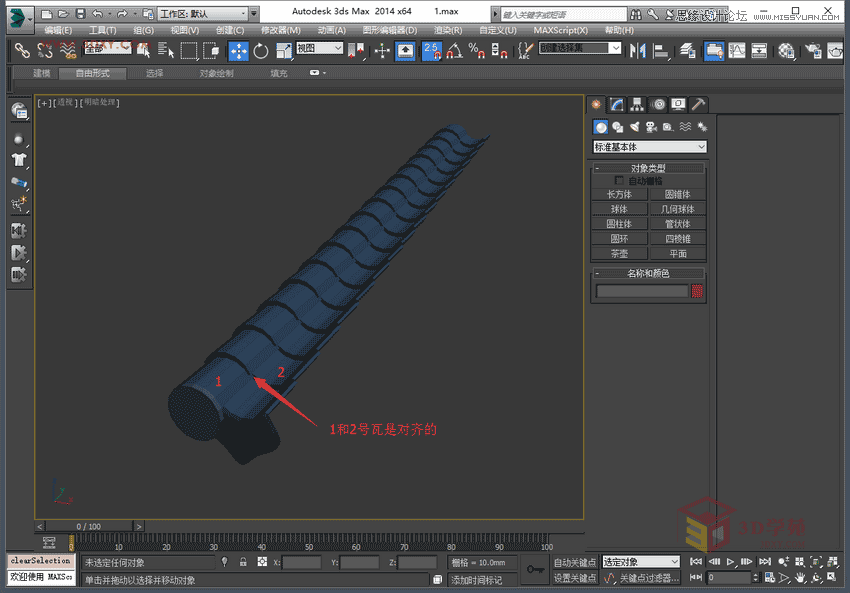

3，將兩片瓦片對應相對視圖復制17組，注意1和2號瓦是銜接的。

4，將做好的部分成組，在前視圖上向右復制20組，注意對齊。

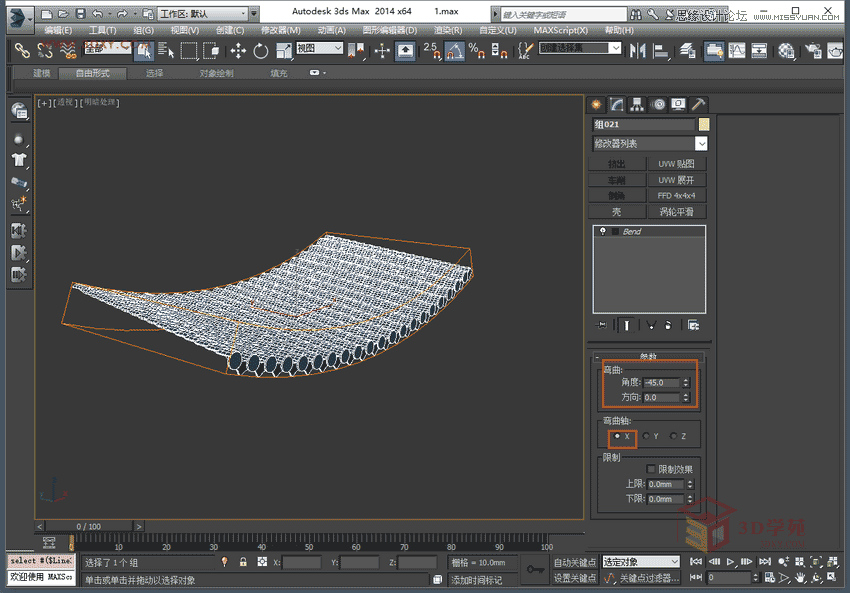

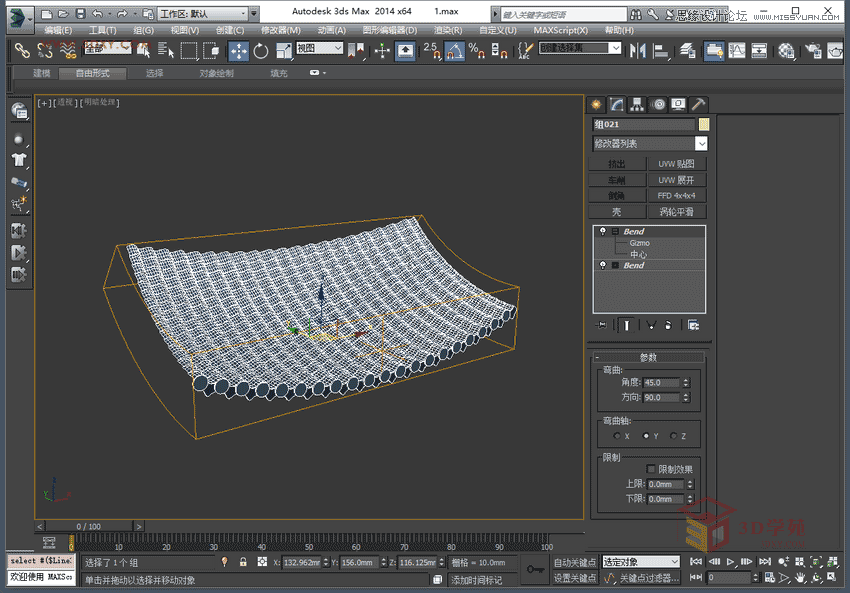

5，將做好的物體成組，給一個bend彎曲命令，參數如圖。

6，再次給一個彎曲命令，注意這次彎曲需要在左視圖調整bend中心點在瓦當位置，以保證瓦當是垂直與地面的。

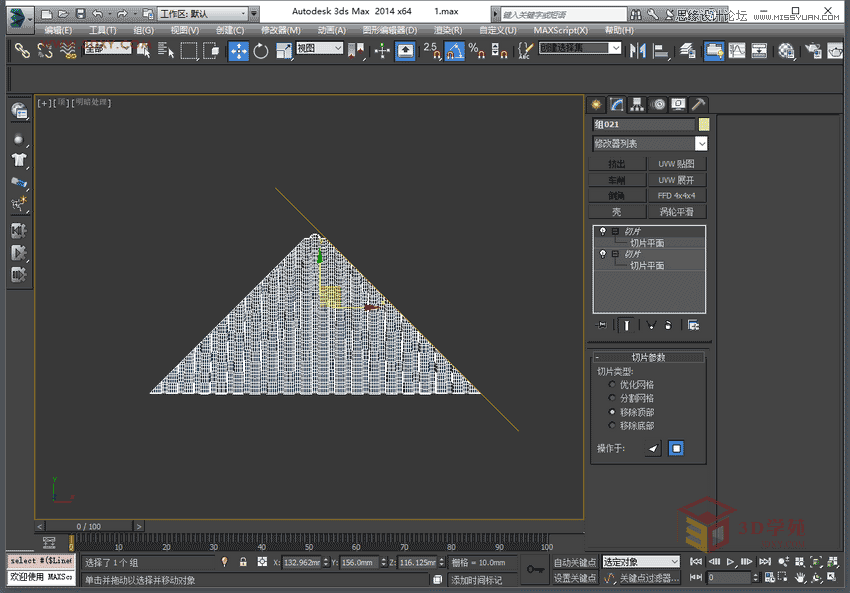

7，通過兩次切片命令(45°)，將模型切成屋頂一角。

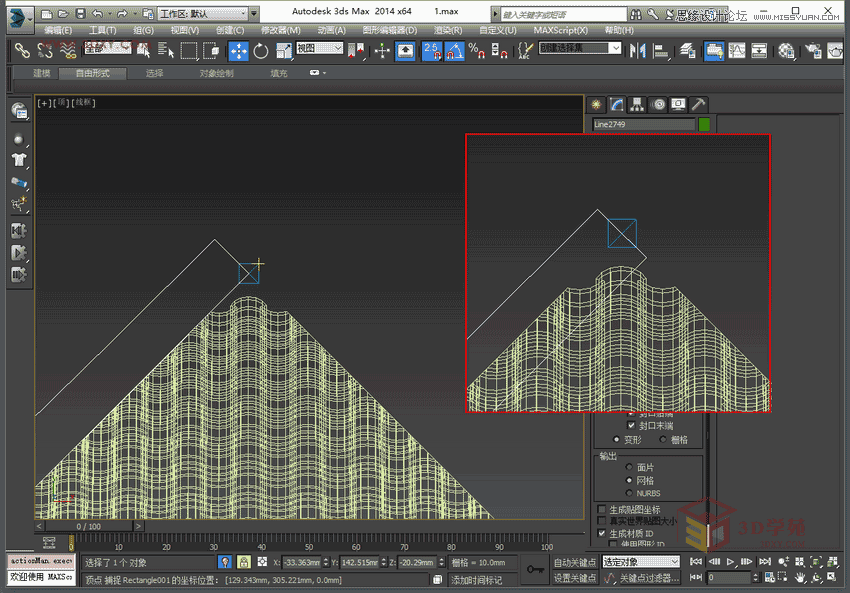

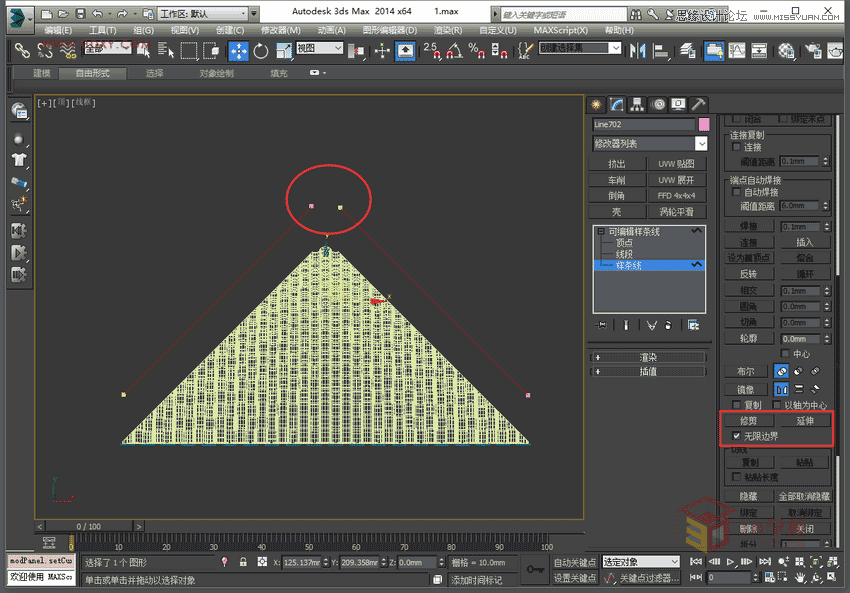

8，在頂視圖中，沿著切口方向繪制參考線，移出來，利用延伸命令將其接起來。

9，將接好的線挪回原地，齊交點就是我們亭子的中心點，進入層面板，點擊影響軸，把屋頂的軸心捕捉在設定好的點上。

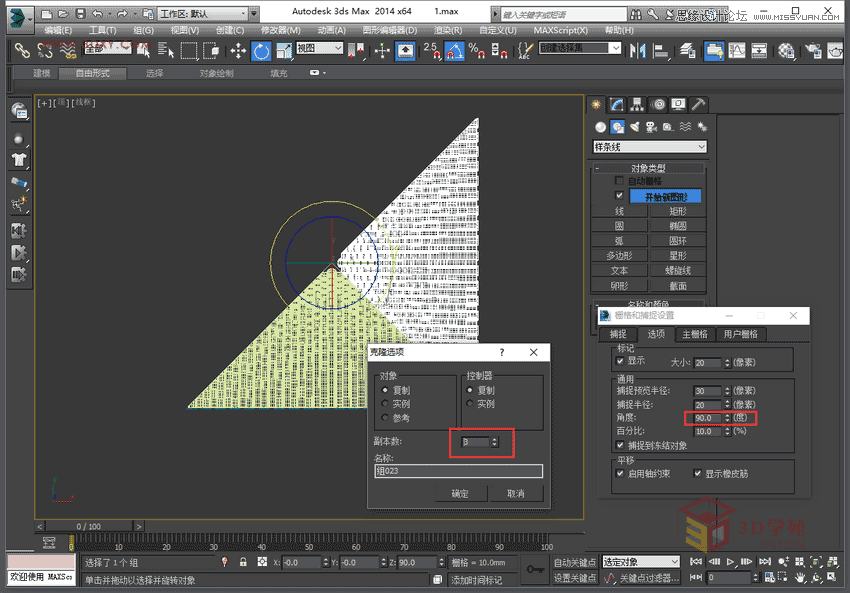

10，設置旋轉角度為90°，利用旋轉復制3個瓦片組。

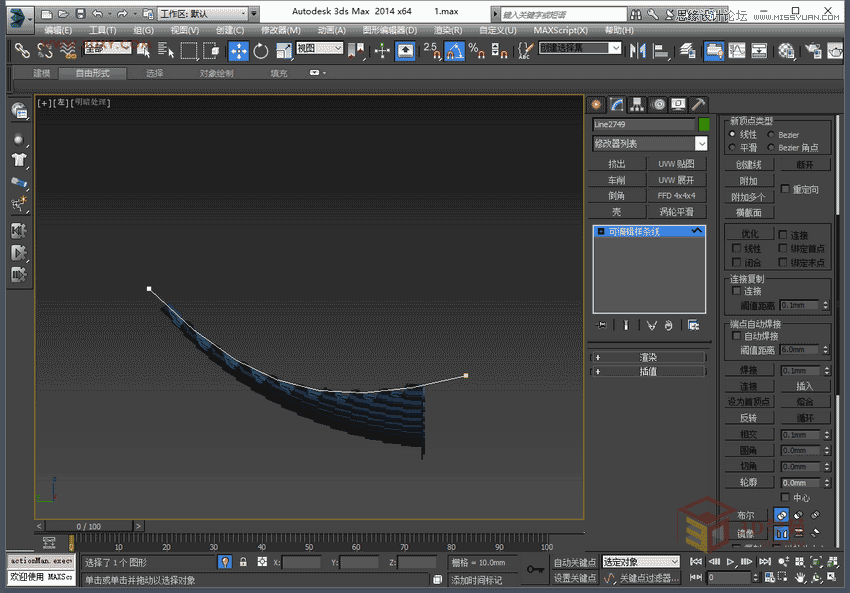

11，孤立其中一個瓦片組，進入左視圖，在實體顯示狀態沿模型上沿描線，首位要長一點，根據亭子結構定。

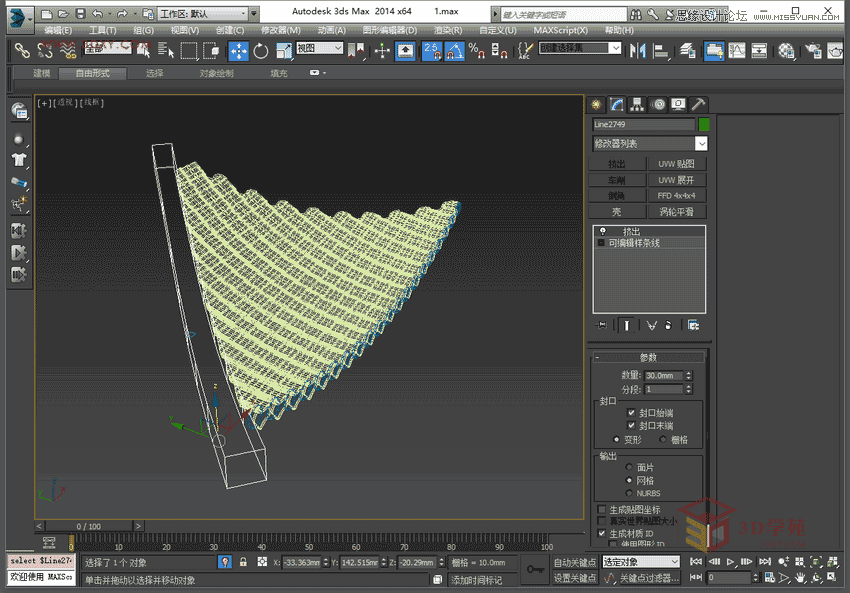

12，將繪制的樣條線進行輪廓20mm，擠出30mm，即為亭子的屋脊，厚度根據實際情況定。

13，將制作的屋脊中心點右移至原來左端點位置，使兩面屋頂均攤，具體如圖。

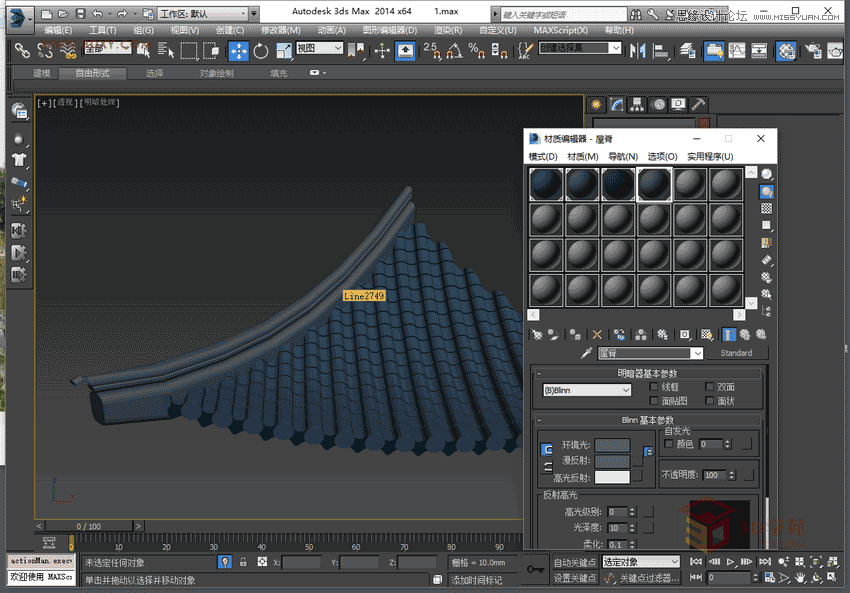

14，將屋脊轉化成可編輯多邊形，進行切角、擠出、倒角等一系列操作，完善屋脊的外形，都是基本操作，此處掠過。

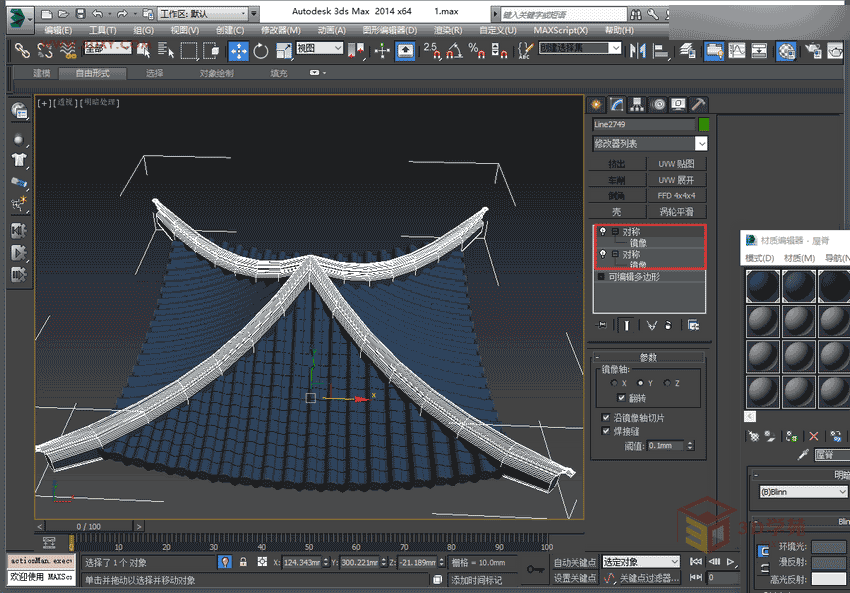

15，在頂視圖選擇做好的屋脊加兩次對稱命令，注意分別調整其對稱點，必須在之前設定的亭子中心位置。

16，利用車削等自己喜歡的命令繪制一個亭子頭，再次調整材質，渲染一下看看，屋頂是不是做好了，是不是很簡單。

教程結束，以上就是3Dmax制作逼真的古代涼亭建模方法介紹，感興趣的朋友可以參考本文，希望大家喜歡！
