[3DSMAX] [原創] 水滴和水面的制作及參數設置步驟

一、水滴的制作

1、創建一個球面（建模時，起初可以將網格數降低，減少計算量，后期進行優化，本例模型簡單，無需減少網格）

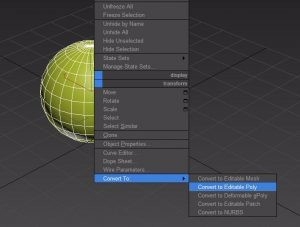

2、將球面轉化為editable poly（可編輯多邊形）

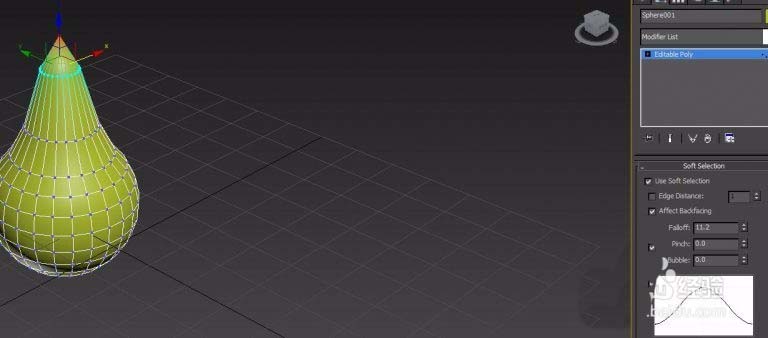

3、選中球面最上方的點，開啟菜單欄中的soft selection（柔性選擇）選項，使一定范圍內的點都跟隨頂點移動。

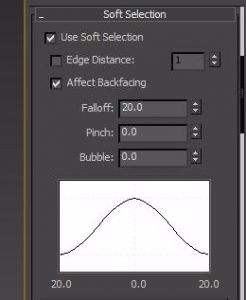

4、在右側編輯卷簾下打開soft selection一項，改變fall off的數值，選擇要跟隨頂點移動的范圍。

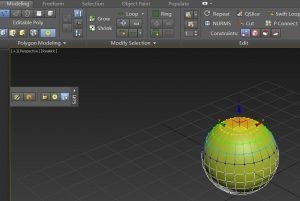

5、選擇完畢后將頂點向上拖動，可以看到有一部分下方的點隨之有不同程度的上移。

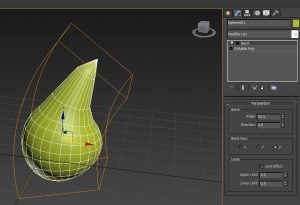

6、在編輯選項中，為水滴形狀選取bend（彎曲）選項，改變角度數值，使其彎曲一定程度。

7、被拉拽的線看上去有些奇怪，所以我們需要對其矯正，選擇兩個處于同一橫截面上的點，點擊菜單欄中的loop（環，圈），則該截面上一周的點都被選中，用移動工具來對這幾個看著別扭的截面進行優化。

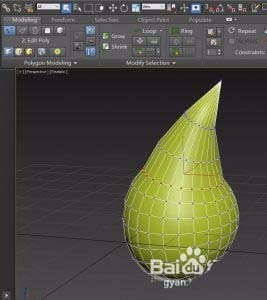

8、優化后的水滴如圖所示，有了水滴的形狀。下一步需要定義水滴的材料參數了。

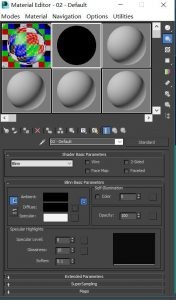

9、打開材料編輯器，選中一種材料（默認blin球），將環境色和漫反射鏈接斷開，環境色選擇黑色，漫反射選擇灰色（R：150G：150B：150），把材料背景打開，以便于觀察透明色。

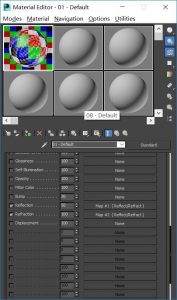

10、下拉到map（貼圖）菜單欄，選擇relection（反射）數值調整為50，點擊none，添加reflect/refract（反射/折射）；選擇refraction（折射），點擊none，同樣添加reflect/refract（反射/折射），這時材料已經設置好了，變成了透明球體，將材料應用到水滴模型上即可。

二、水面的制作

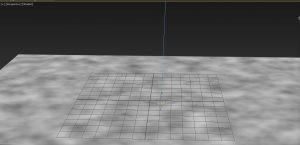

1、水面模型只須一個平板即可

2、接下來是材料參數設置，選擇一個球，環境色設為黑色，打開（maps）貼圖選項，在bump（凹凸貼圖）中選擇Noise（噪波）——fractual，對size大小進行調整，8左右就可以，凹凸貼圖數值為30。可以適當調整平鋪選項，使噪波不會處于一種拉伸狀態。

3、在貼圖選項中打開rflection（反射），貼圖選擇Raytrace（光線跟蹤）。

三、添加光照

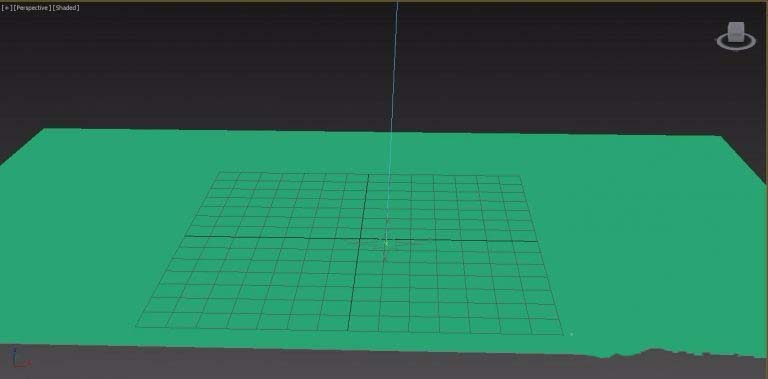

本例中，我們添加自然光照。創建——系統——日光（daylight）

在地面建立指南針后鼠標上移即添加了太陽光，sunlight中選擇mr sun，skylight中選擇mr sky，太陽的位置可以選擇手動或者按時區或真實地理位置選取。在mr sun參數中，可以調整Multiplier（乘數）來增加或減小亮度。

四、渲染器

選擇metal ray。（主菜單欄——渲染選項——通用——渲染器中），可以設置一個環境背景貼圖，就可以渲染出水的效果了，如圖所示哈~
