本實例通過制作圓桌布造型，來學習｛多截面放樣｝命令的使用，首先在頂視圖中創建｛Circle｝（圓）、{Star｝（星形），作為兩個截面，在前視圖中創建一條直線作為"路徑“，使用｛多截面放樣｝命令生成圓桌布，調整｛Bevel｝（圓角）參數，制作出桌布的邊緣。

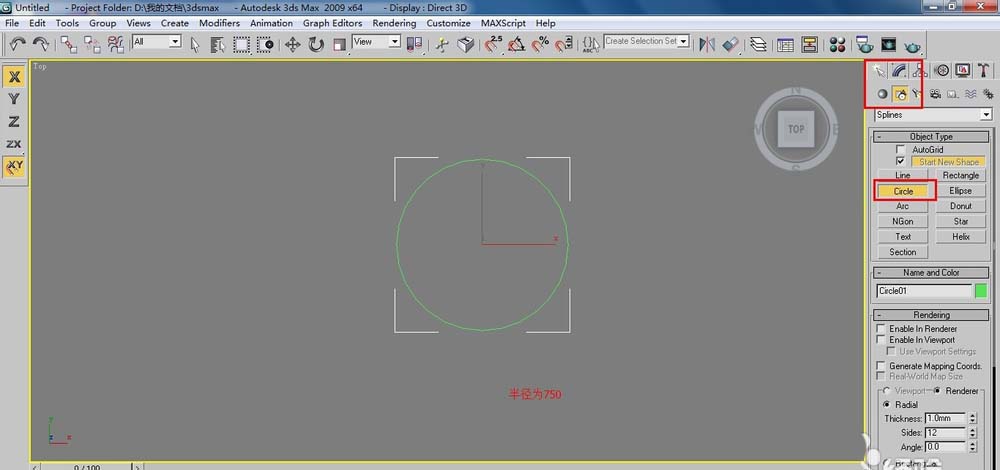

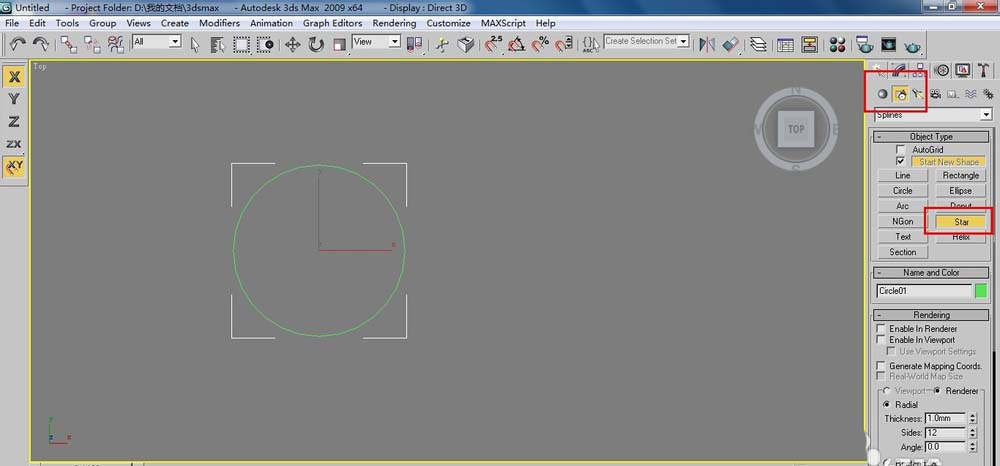

1、在頂視圖中繪制一個｛Radius｝（半徑）為750的圓形；再繪制一個｛Radius1｝（半徑1）為760，｛Radius2｝（半徑2）為720，｛Points｝（點）為22，｛Fillet Radius 1}（圓角半徑1）為30，｛Fillet Radius 2}（圓角半徑2）為30的星形。在前視圖中繪制一條直線，其長度約為800。

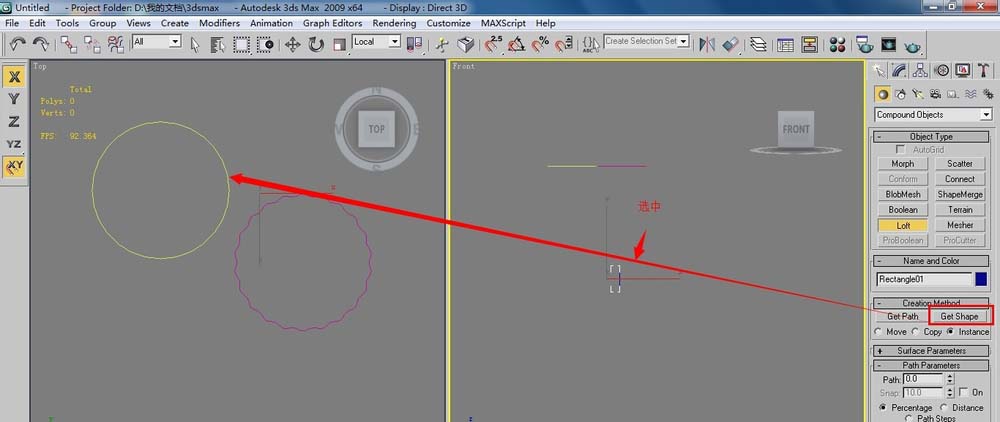

2、在前視圖中選擇直線，執行【loft】（放樣）命令，在頂視圖中單擊圓，此時生成放樣物體。

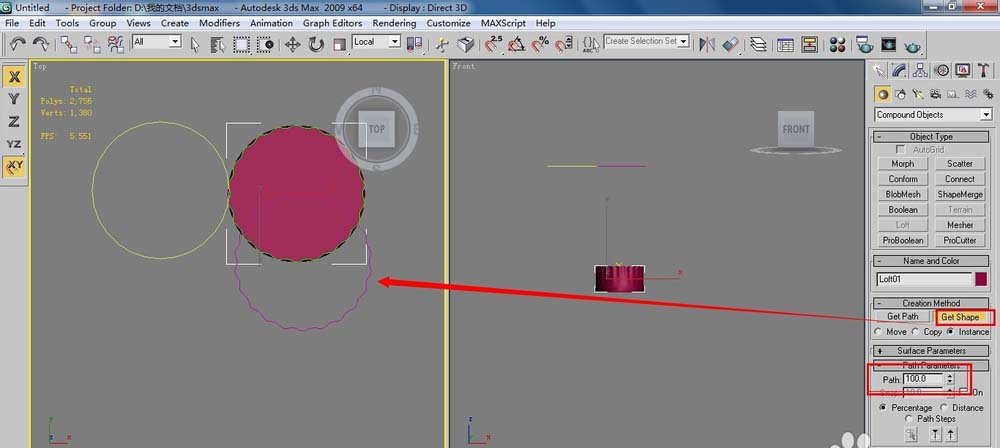

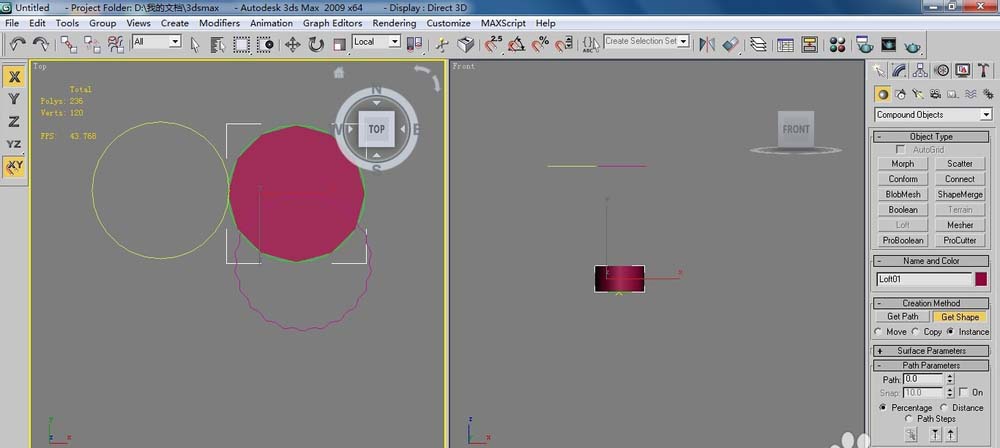

3、在【Path Parameters】（路徑參數）卷展欄下的【Path】（路徑）數值框中輸入100，再次單擊【Get Shape】（獲取圖形）按鈕，在頂視圖中單擊星形，生成“桌布”造型如圖所示。

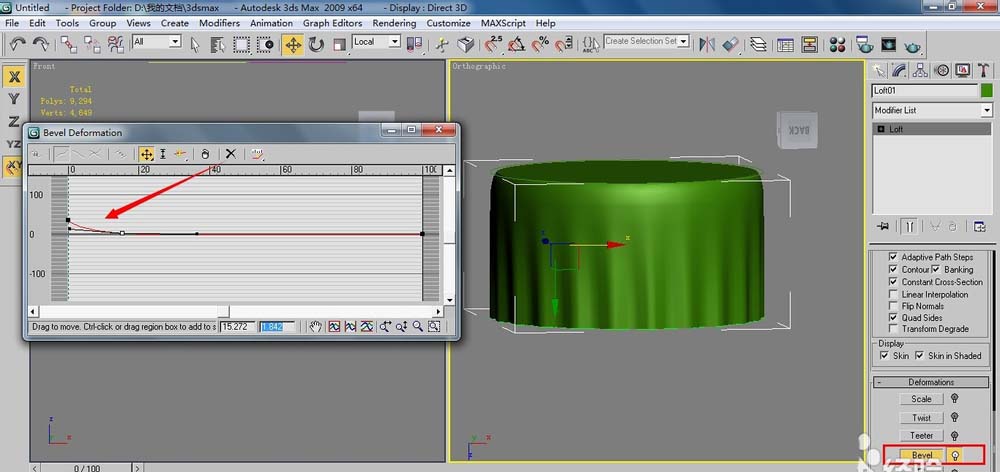

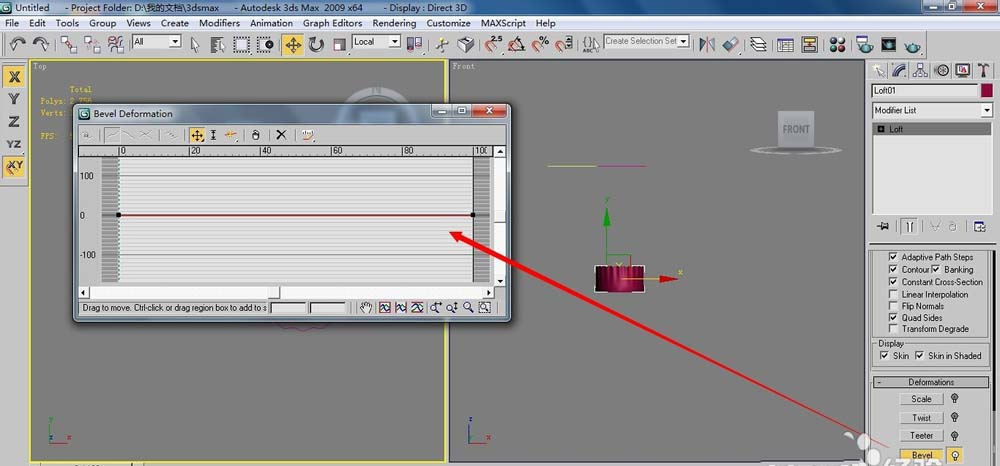

4、單擊修改命令面板【-Deformations】（變形）卷展欄下的【Bevel】（倒角）按鈕，彈出【Bevel Deformation】（倒角變形）窗口。在控制線上添加一個點，調整形態，如圖所示。

5、大家如果感覺桌布下方的褶皺不太理想，可以選擇【星形】，然后添加一個【Edit Spline】（編輯樣條線）命令，進入（頂點）層級進行調整，此時【Loft】（放樣）物體會跟隨改變。
