想要建立一款大氣的羅馬柱，這就需要使用到倒角剖面，下面我們就來看看詳細的建模教程。

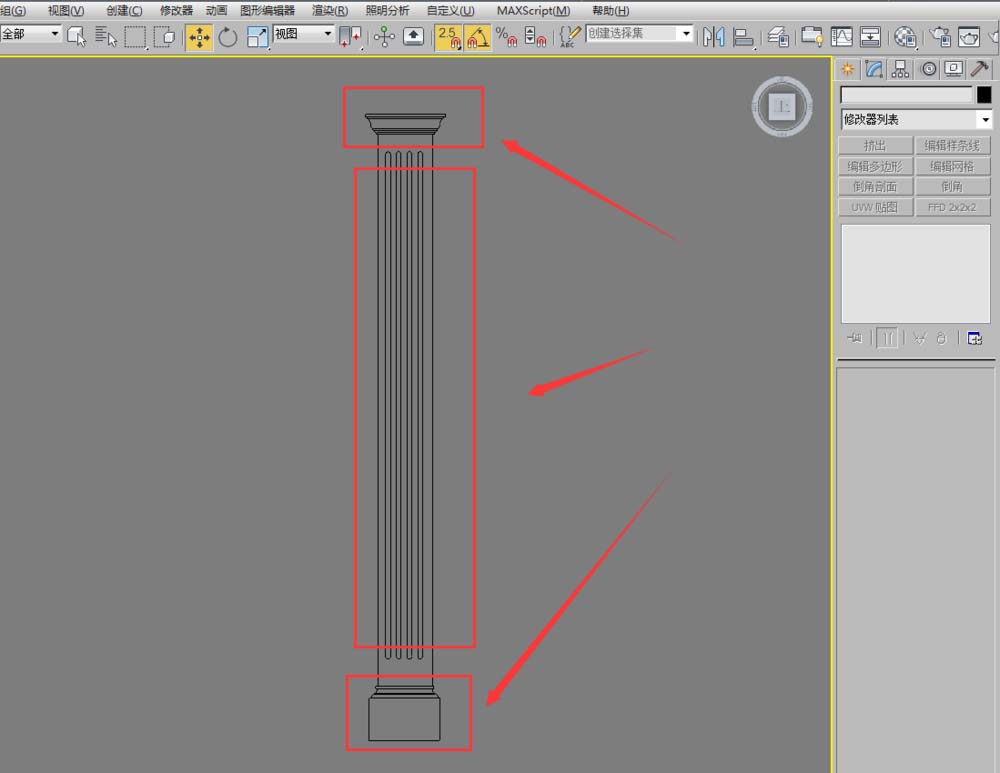

1、首先看下這款裝飾立柱的組成部分，大體分為三塊，柱頭、柱身、柱腳。柱頭和柱腳主要用到倒角剖面命令，柱身用到車削命令。這個立柱是導入的cad模塊，只是為了大家能直觀的看到，如果沒有模塊的話，也沒關系，根據實際情況按尺寸做就好，這里只為提供建模過程。

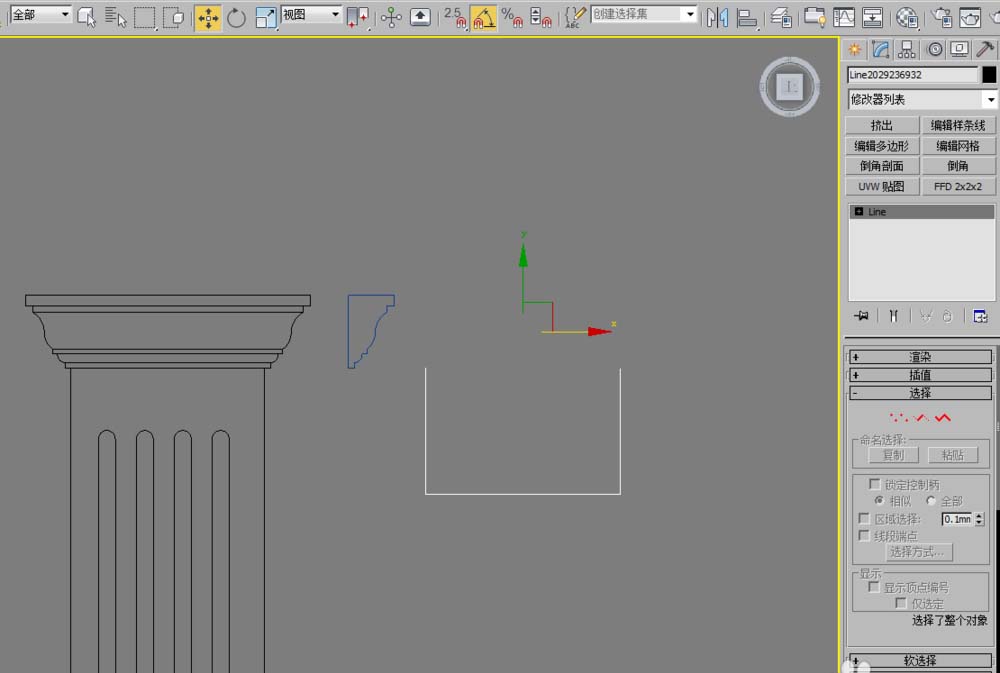

2、首先柱頭的建模，這里柱頭的高度給的是90，首先用創建-圖形-線命令描出柱頭的剖面樣條線（或者有現成的類似的樣條線也可以，調整到合適的尺寸即可），然后如圖建U型線，左右長度同柱身，上下寬度150。

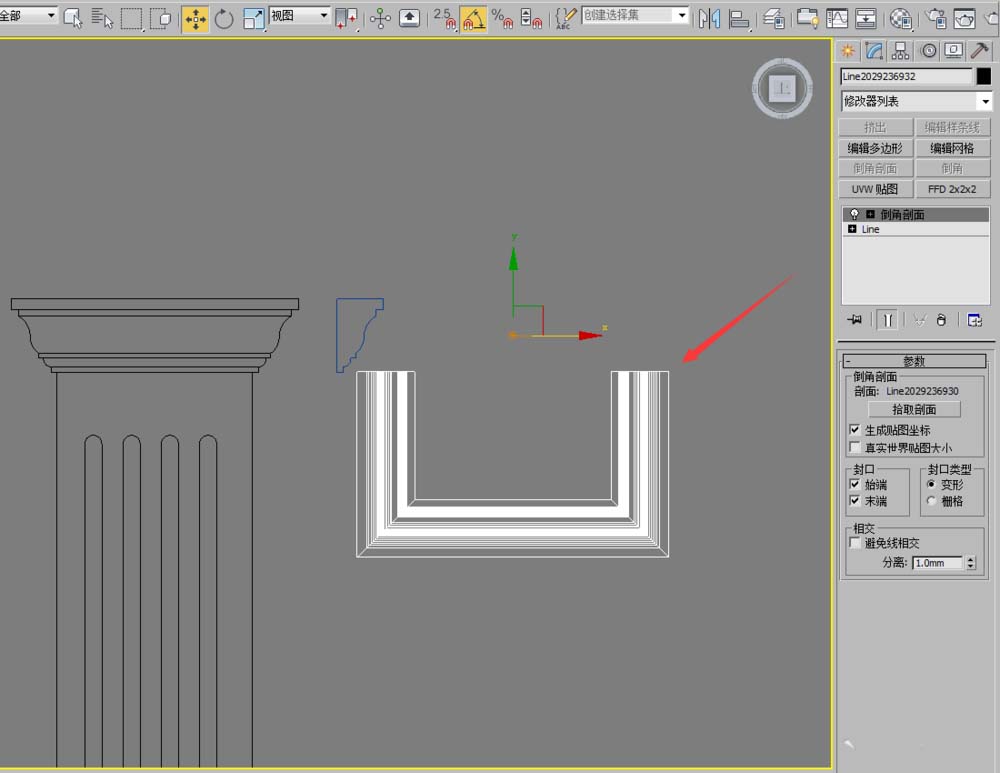

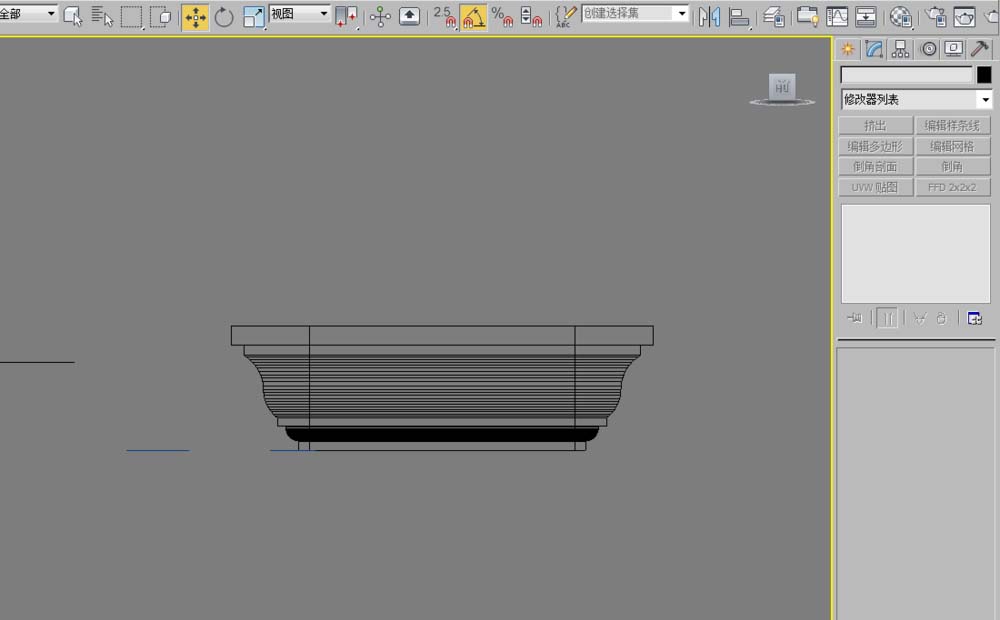

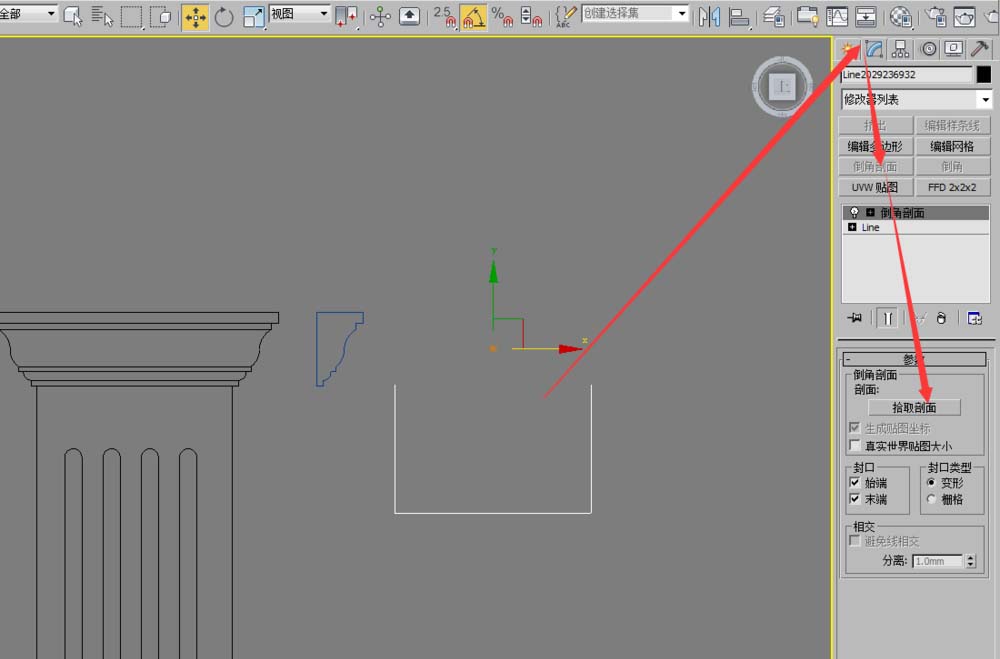

3、然后修改面板-倒角剖面-拾取剖面命令，點擊創建的樣條線。轉換角度看下有無問題（不合適的話可以使用旋轉或者修改命令調節），柱頭完成，柱腳同理，不在贅述。

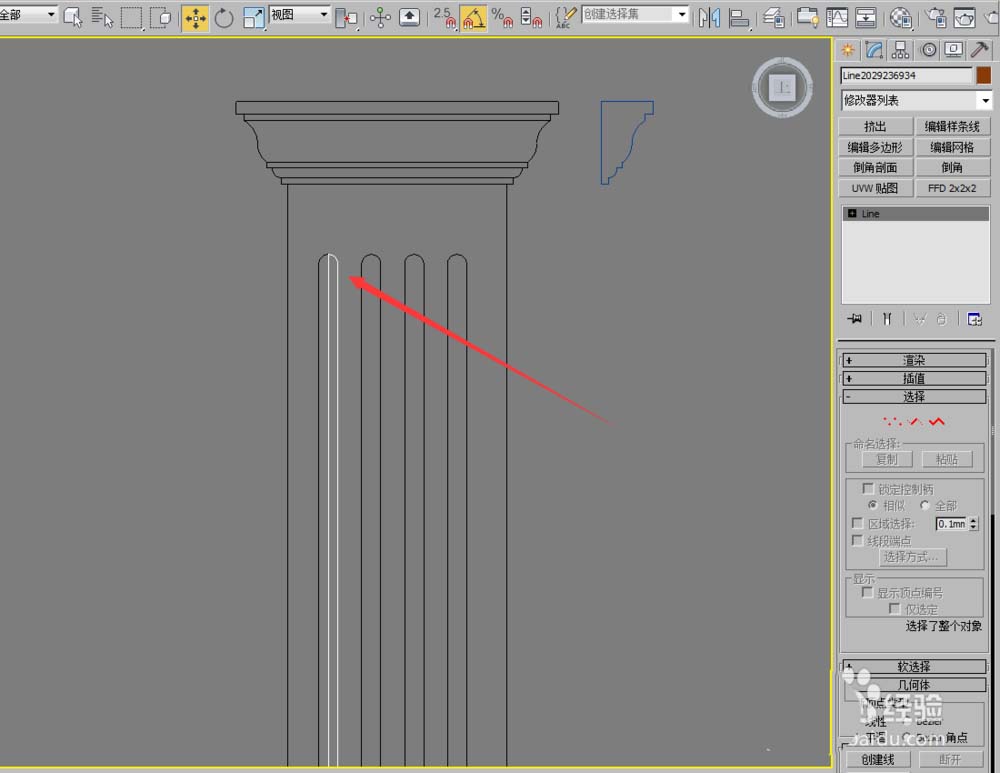

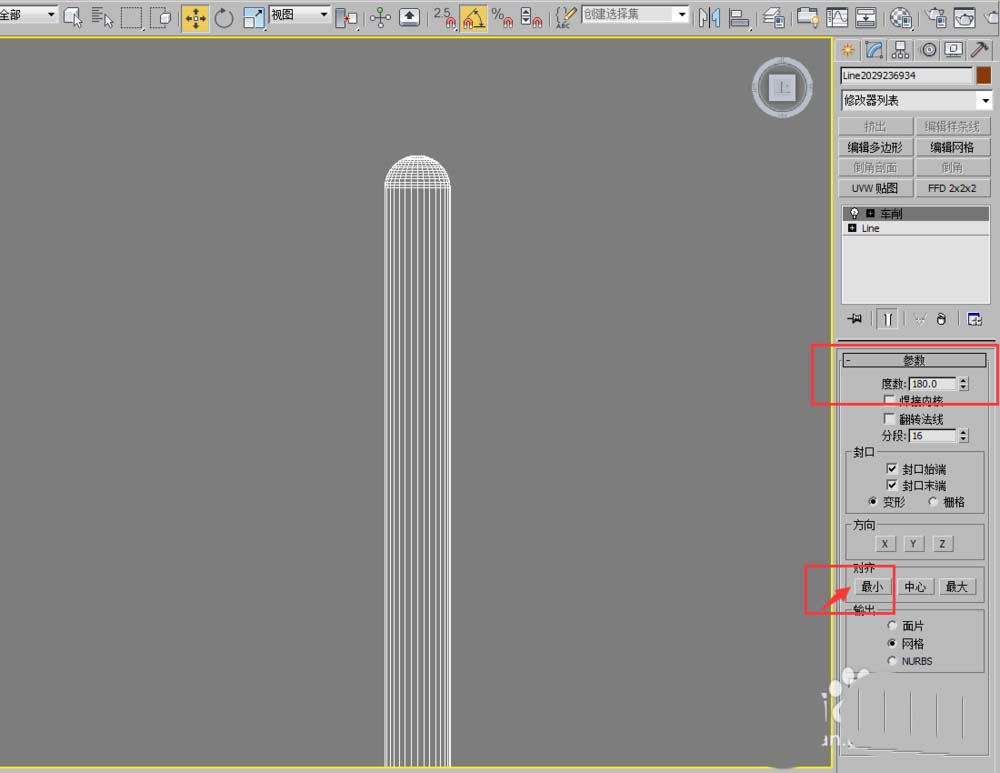

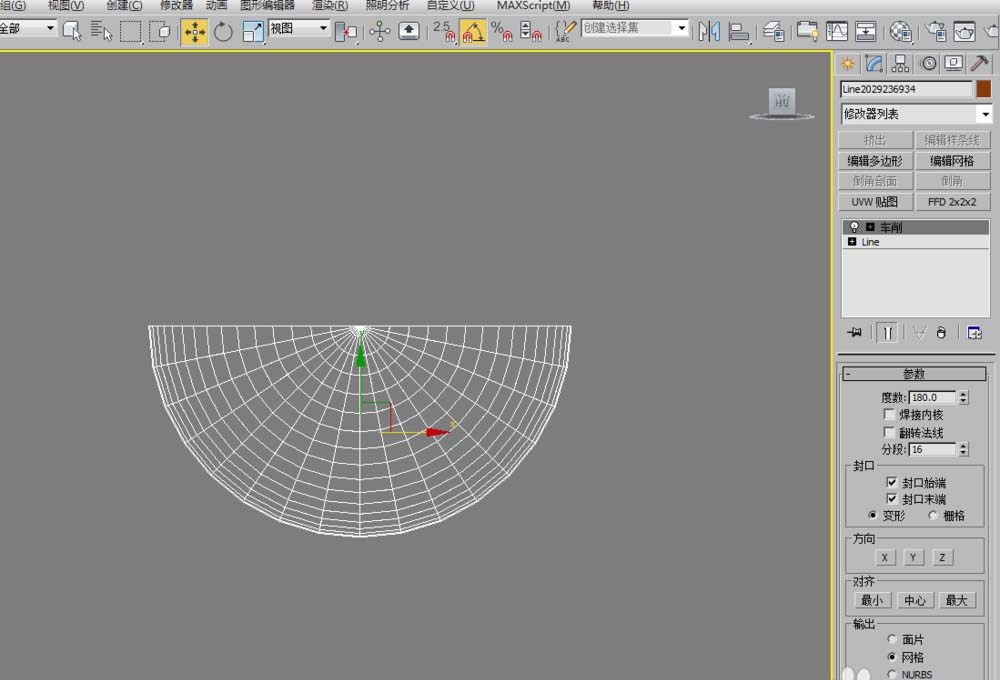

4、接下來柱身的建模方法，同樣用線描繪出柱身上圓柱形的樣條線，只取一半，然后使用車削命令，參數如右圖，對齊選最小。

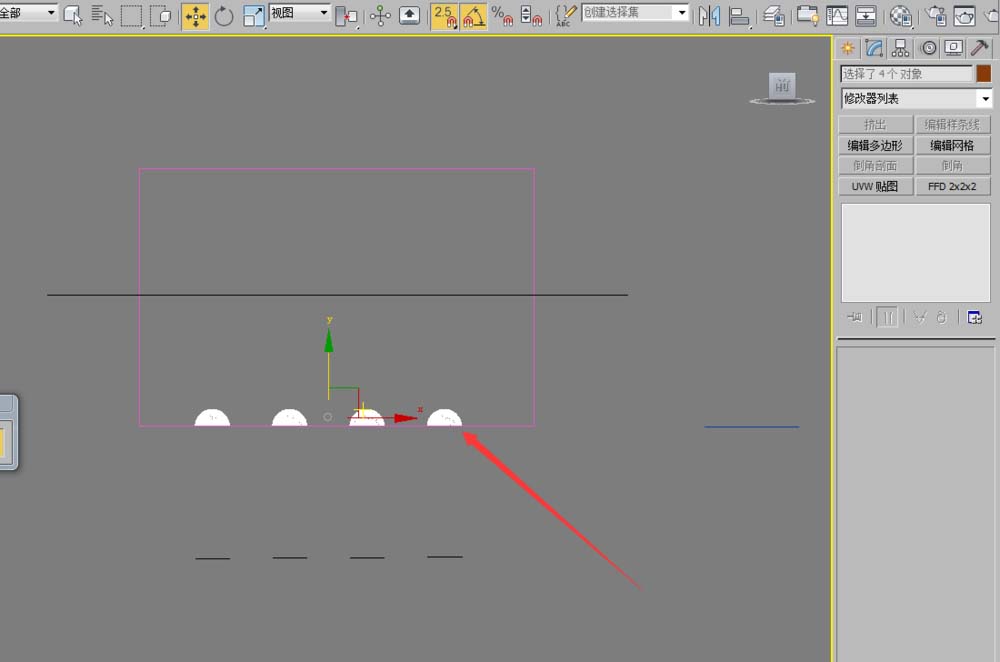

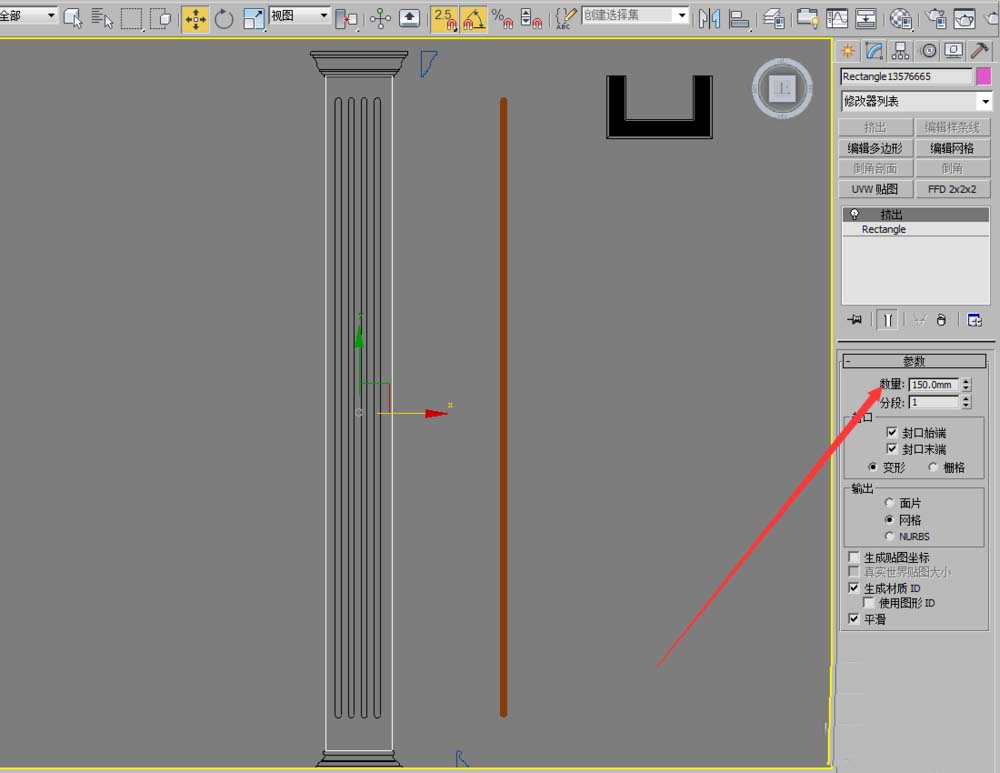

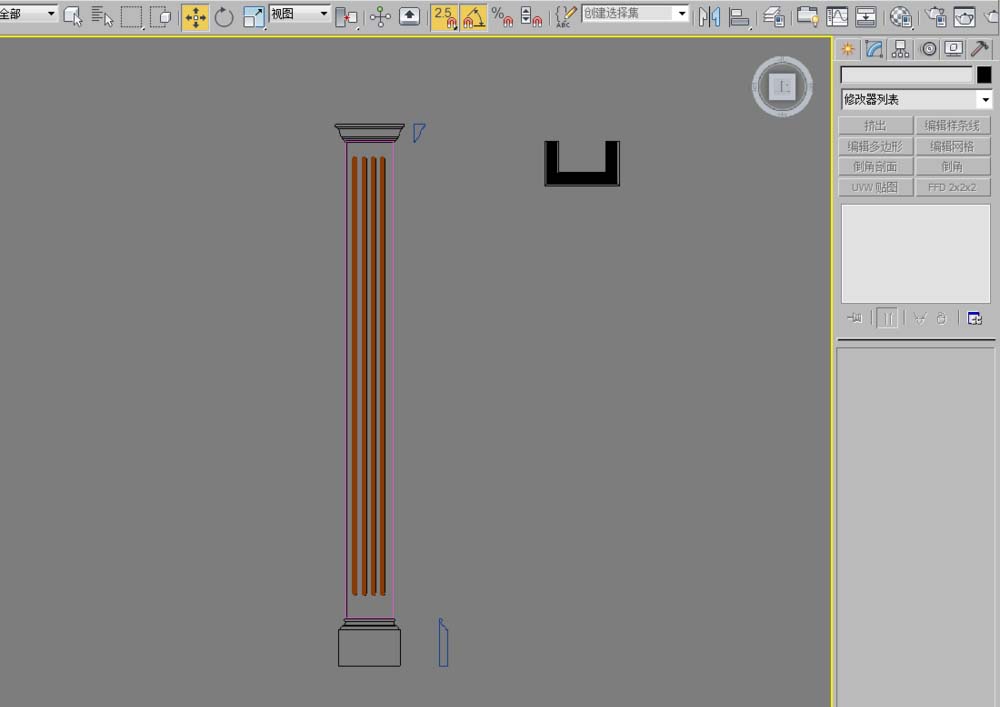

5、使用矩形命令創建柱身，擠出150，將之前做好的半圓柱拖到參考模塊上對齊復制另外三個，然后同柱身的位置排列如圖。將半圓柱與柱身錯開0.5mm的空間。

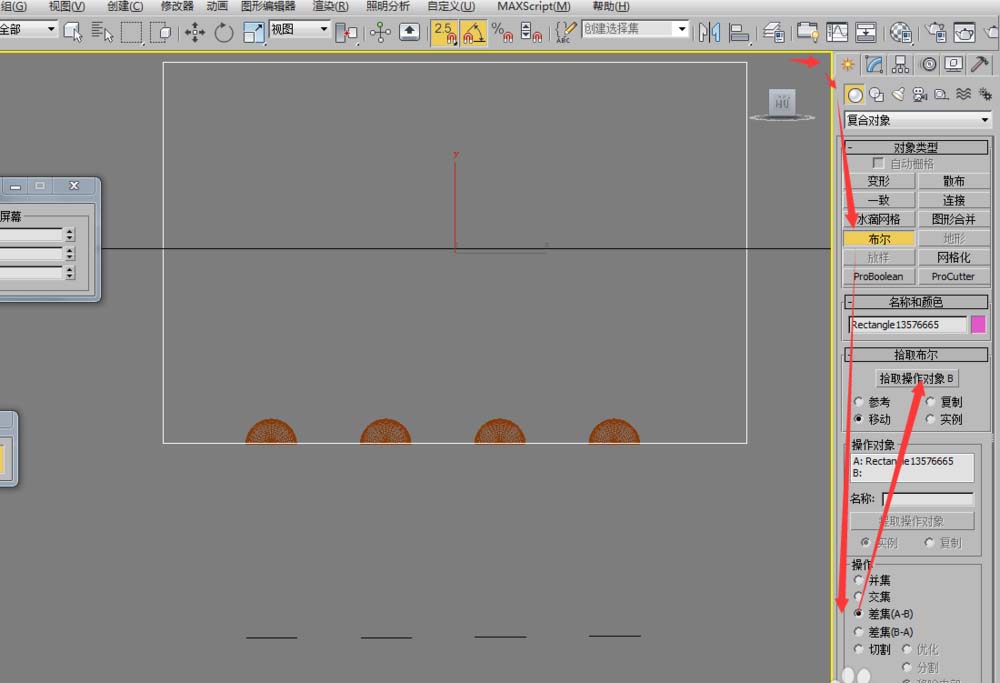

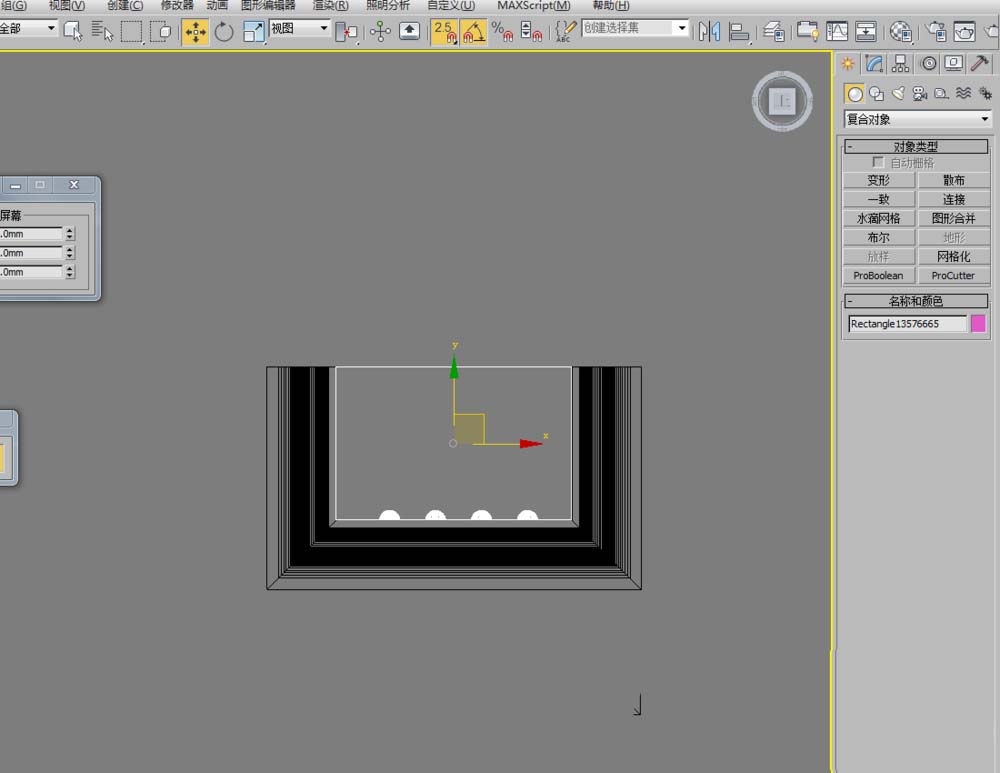

6、選中其中的一個半圓柱，使用編輯網格命令下的附加命令，將另外的三個半圓柱附加在一起，然后選中柱身點創建-幾何體-復合對象-布爾命令，設置如圖，點擊拾取復合對象B，點擊半圓柱。調整下方向和位置。

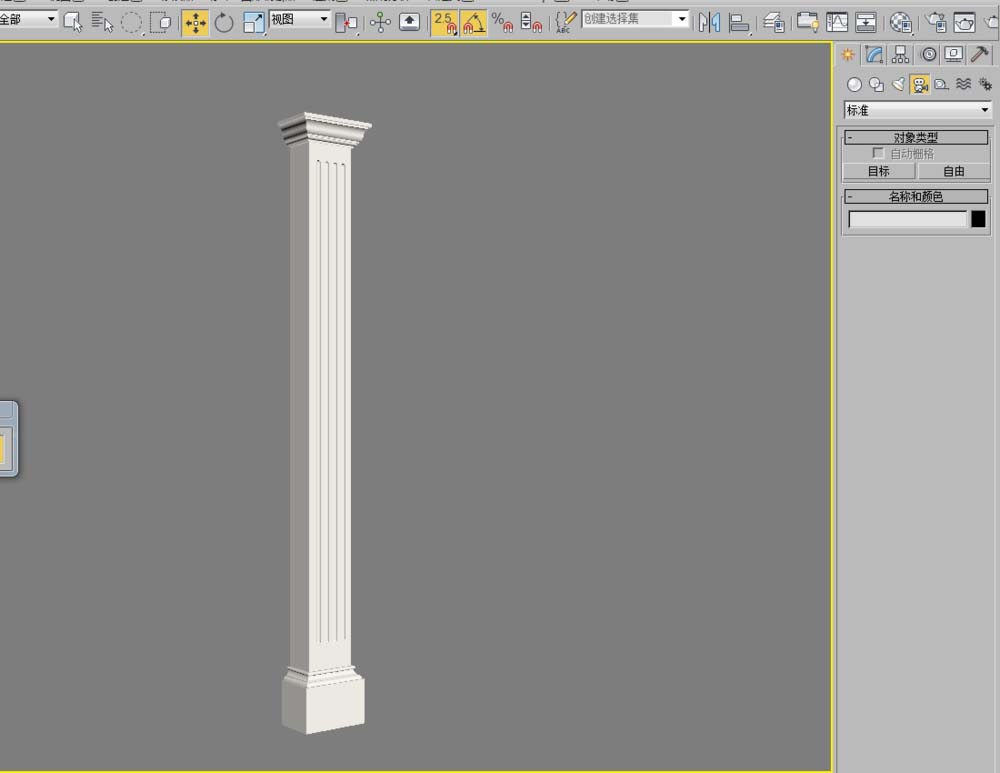

以上就是3dmax制作一款立柱羅馬柱模型的全部教程，需要的朋友可以練習一下。
