今天我們就來看看3DSMAX中條帶工具在原有曲面/柵格/拾取的曲面上生成條帶狀網格的教程，請看下文詳細介紹。

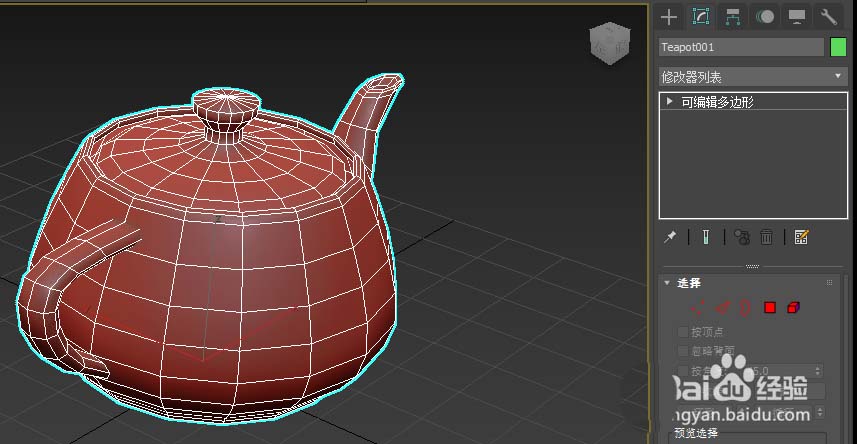

1、首先我們有一個茶壺模型（可編輯多邊形），稍后用來作為自由形式建模時候的目標曲面。

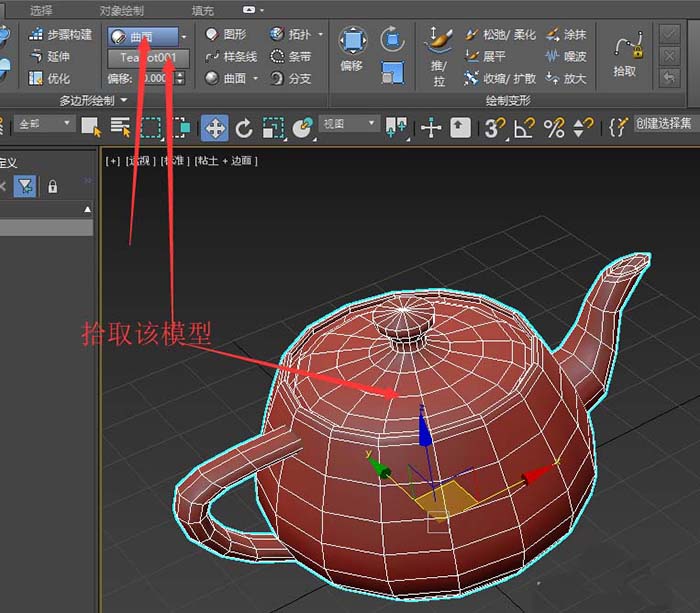

2、打開石墨建模工具，切換到自由形式選項卡，切換到繪制于：曲面，點擊拾取按鈕，拾取該茶壺模型。

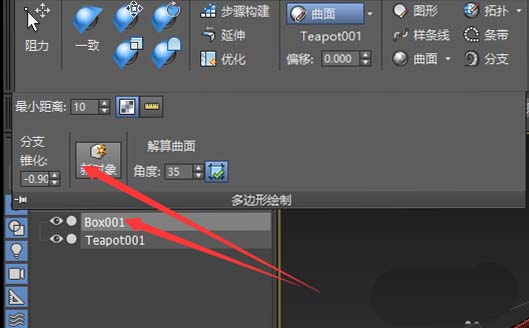

3、接著展開多邊形繪制面板，點擊下方的新對象按鈕，創建一個空對象，稍后繪制的條帶都在這個空對象內。

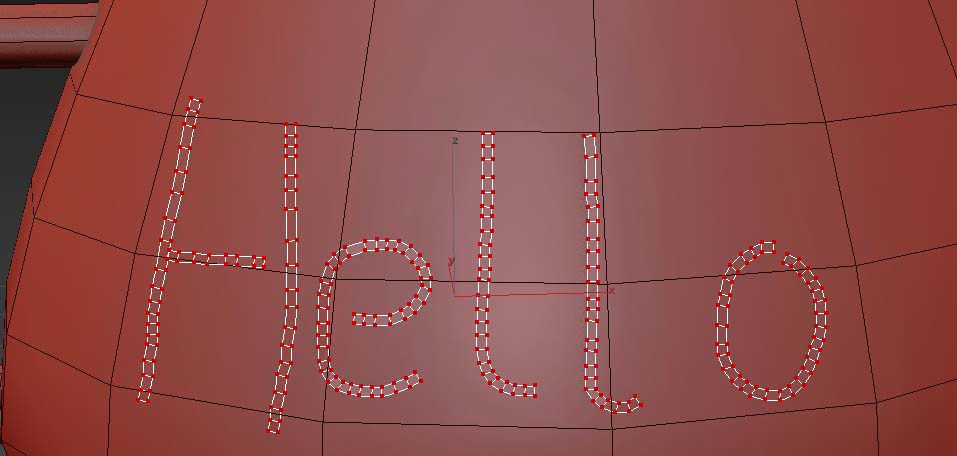

4、直接在目標曲面上拖動鼠標，就可以繪制條帶，效果如圖。

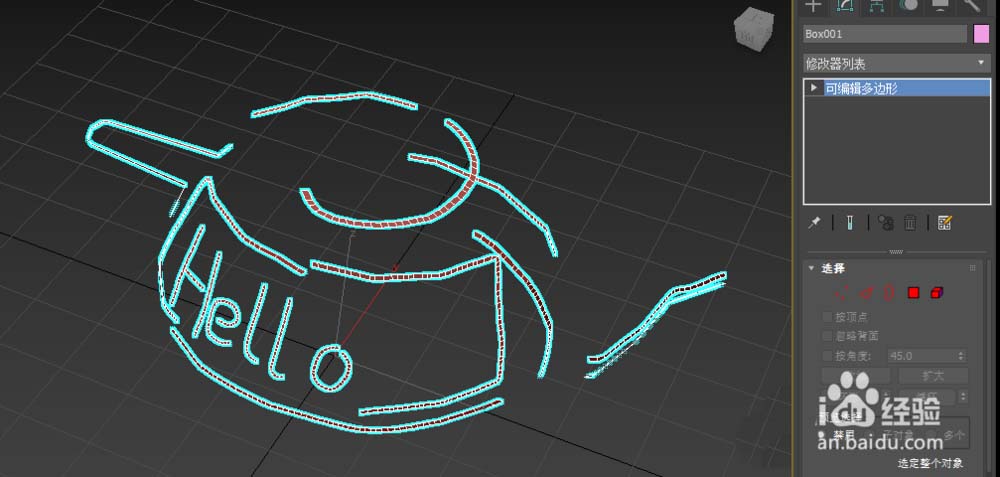

5、隱藏原有茶壺模型，只顯示新建的對象，我們可以看的更加清楚。條帶網格是貼合在原有可編輯多邊形表面的。

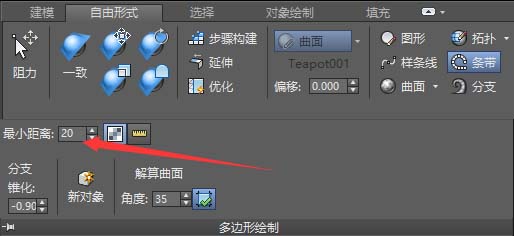

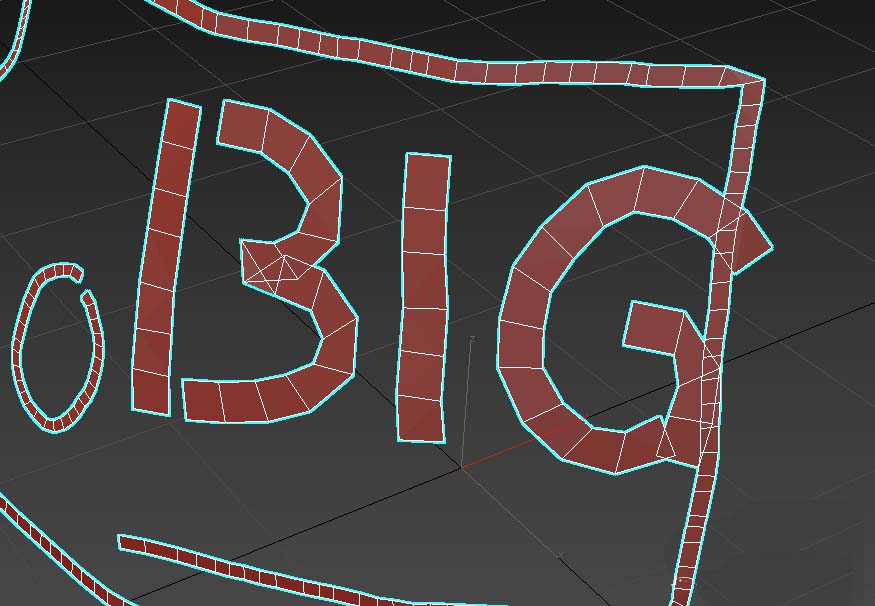

6、展開多邊形繪制面板，修改最小距離數值，再次繪制，我們看到新繪制的條帶變寬了。

以上就是3DSMAX曲面生成條帶狀網格效果的教程，希望大家喜歡，請繼續關注武林網。
