3Dmax中想要畫石墨烯的模型,該怎么建模呢?下面我們就來看看詳細的教程。

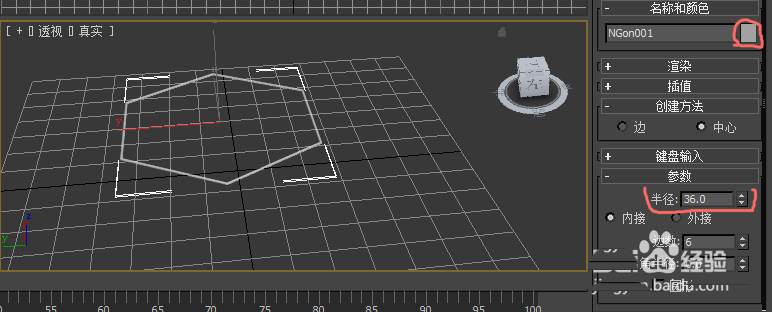

1、打開3D max,點擊創建——圖形——多邊形 畫一個六邊形,設置半徑為36,顏色最好先調為灰色,如圖所示。

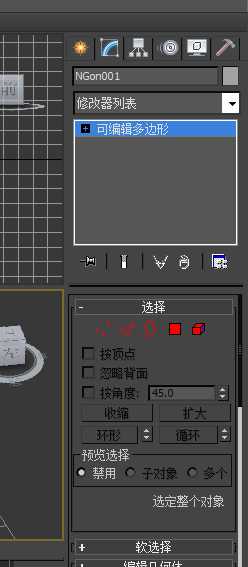

2、選擇該多邊形,鼠標右鍵——轉換為——轉換為可編輯多邊形,會出現右邊選項欄。

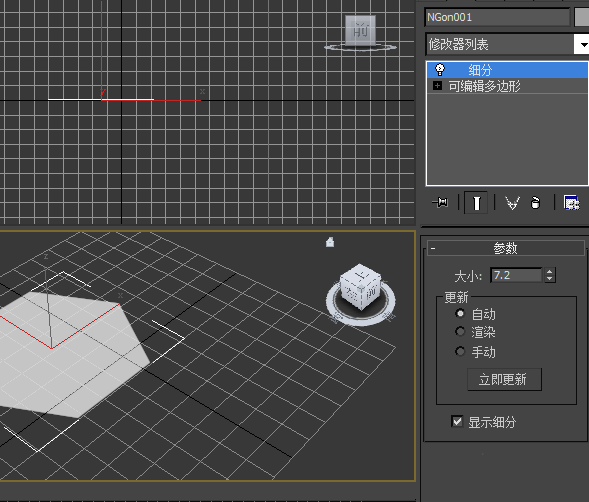

3、修改器列表里有很多選項,選擇“對象空間修改器”下面的“細分”,參數調為7.2。

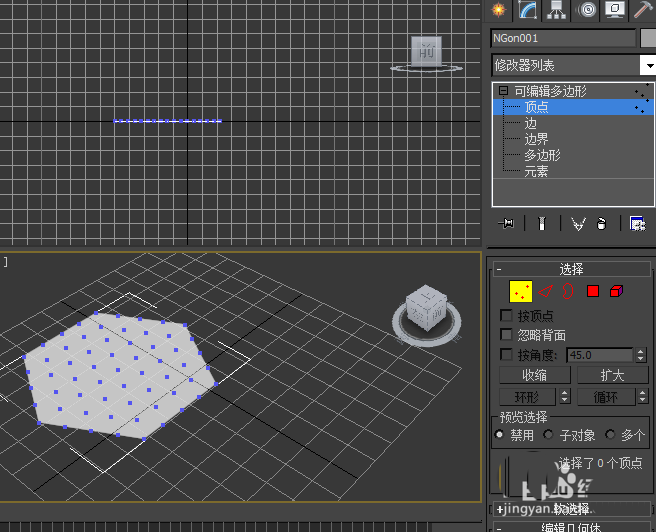

4、這時,再全選該圖形,再點擊右鍵選擇轉換為可編輯多邊形(就是把細分后的點轉換為可編輯的點)。點擊右邊選項欄“可編輯多邊形”下拉后的選項“頂點”,這樣,所有的點都能被編輯了。

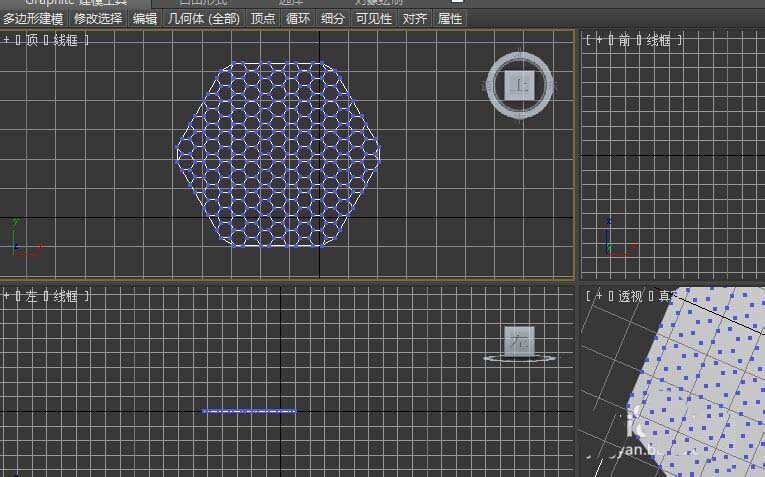

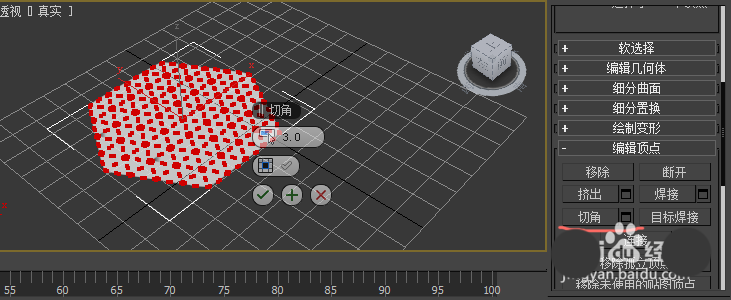

5、全選所有點,然后編輯頂點下方選擇“切角”,切角值調為3,得到如圖所示圖形。

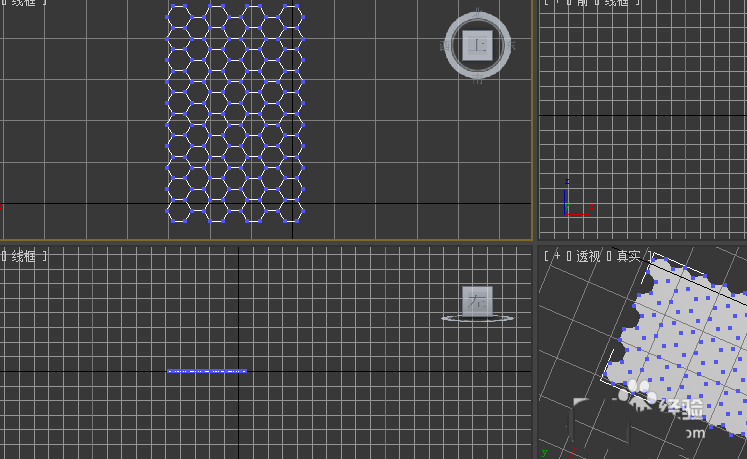

6、把不用的點選中,然后delete,得到下面的圖形。

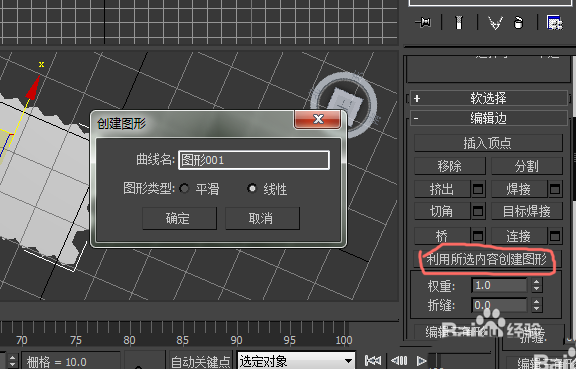

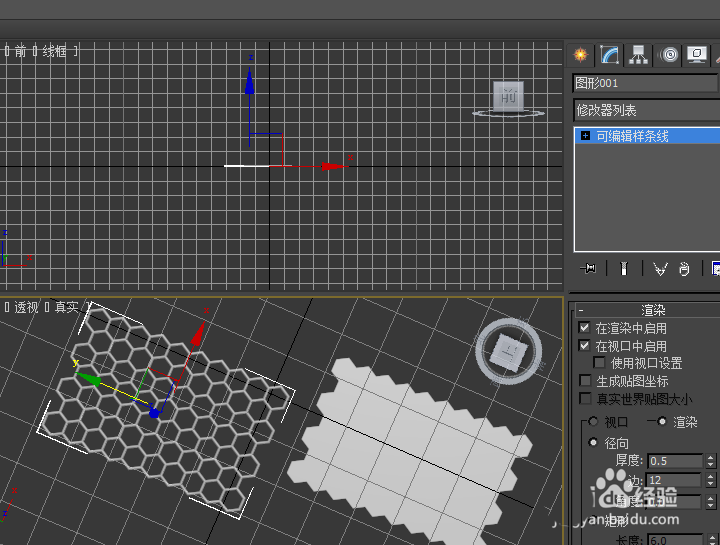

7、選中邊,然后利用所選內容創建圖形,如圖所示,再點擊得到的線,渲染里面設置厚度0.5。還有看圖別忘了打鉤。
|
