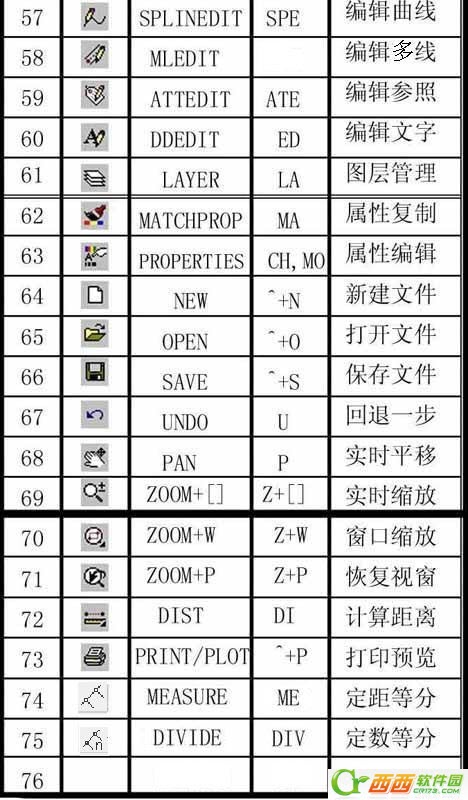

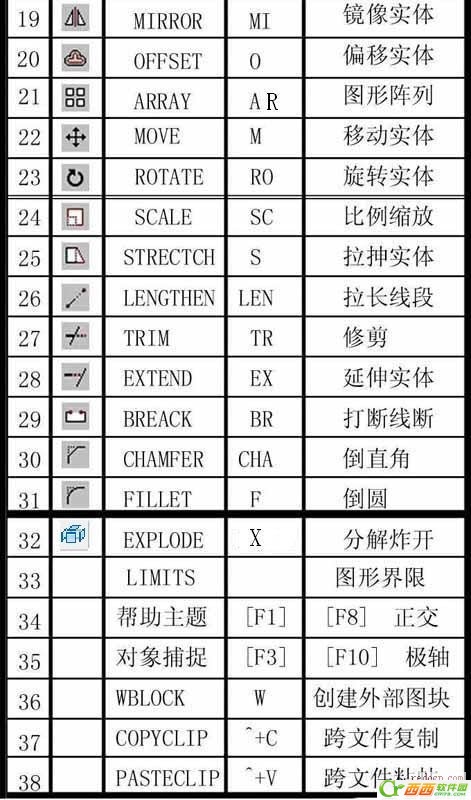

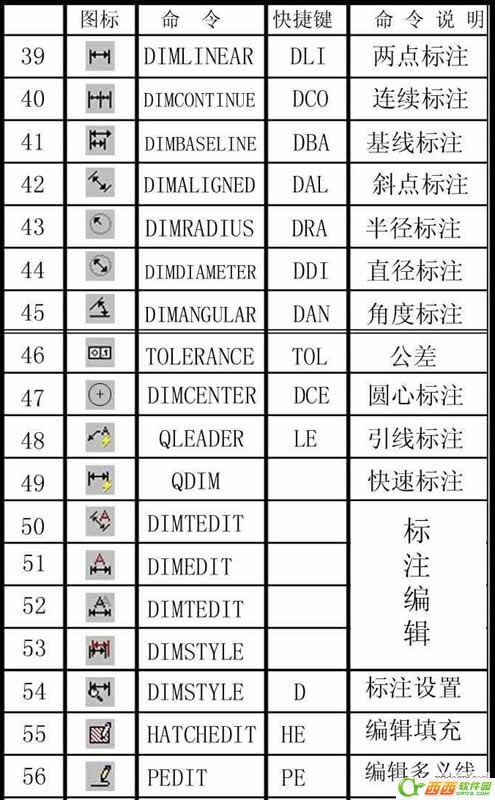

下面是圖文版的，讓您閱讀起來更清晰：






cad快捷鍵文字版，來自于百科：http://baike.baidu.com/view/257315.htm

一：常用功能鍵

　　F1: 獲取幫助
　　F2: 實現作圖窗和文本窗口的切換
　　F3: 控制是否實現對象自動捕捉
　　F4: 數字化儀控制　
　　F5: 等軸測平面切換
　　F6: 控制狀態行上坐標的顯示方式
　　F7: 柵格顯示模式控制
　　F8: 正交模式控制
　　F9: 柵格捕捉模式控制
　　F10: 極軸模式控制
　　F11: 對象追蹤模式控制
　　（用ALT+字母可快速選擇命令，這種方法可快捷操作大多數軟件。）

二常用CTRL，ALT快捷鍵

　　ALT+TK 如快速選擇
　　ALT+NL 線性標注 ALT+VV4 快速創建四個視口
　　ALT+MUP提取輪廓
　　Ctrl+B: 柵格捕捉模式控制（F9）
　　Ctrl+C: 將選擇的對象復制到剪切板上
　　Ctrl+F: 控制是否實現對象自動捕捉（F3）
　　Ctrl+G: 柵格顯示模式控制（F7）
　　Ctrl+J: 重復執行上一步命令
　　Ctrl+K: 超級鏈接
　　Ctrl+N: 新建圖形文件
　　Ctrl+M: 打開選項對話框
　　Ctrl+O：打開圖象文件
　　Ctrl+P：打開打印對說框
　　Ctrl+S：保存文件
　　Ctrl+U：極軸模式控制（F10）
　　Ctrl+v：粘貼剪貼板上的內容
　　Ctrl+W：對象追 蹤式控制（F11）
　　Ctrl+X：剪切所選擇的內容
　　Ctrl+Y：重做
　　Ctrl+Z：取消前一步的操作
　　Ctrl+1：打開特性對話框
　　Ctrl+2：打開圖象資源管理器
　　Ctrl+3：打開工具選項板
　　Ctrl+6：打開圖象數據原子
　　Ctrl+8或QC：快速計算器

三 尺寸標注

　　DRA：半徑標注
　　DDI：直徑標注
　　DAL：對齊標注
　　DAN：角度標注
　　END：捕捉到端點
　　MID：捕捉到中點
　　INT：捕捉到交點
　　CEN：捕捉到圓心
　　QUA：捕捉到象限點
　　TAN：捕捉到切點
　　PER：捕捉到垂足
　　NOD：捕捉到節點
　　NEA：捕捉到最近點
　　AA：測量區域和周長
　　ID：指定坐標
　　LI：指定集體（個體）的坐標
　　AL：對齊
　　AR： 陣列
　　AP：加載*lsp程系
　　AV：打開視圖對話框（dsviewer)
　　SE：打開對象自動捕捉對話框
　　ST：打開字體設置對話框
　　SO：繪制二圍面（ 2d solid)
　　SP：拼音的校核
　　SC：縮放比例 (scale)
　　SN：柵格捕捉模式設置
　　DT：文本的設置
　　DI：測量兩點間的距離
　　OI：插入外部對象
　　RE：更新顯示
　　RO：旋轉
　　LE：引線標注
　　ST：單行文本輸入
　　La：圖層管理器

四 繪圖命令

　　A：繪圓弧
　　B：定義塊
　　C：畫圓
　　D：尺寸資源管理器
　　E：刪除
　　F：倒圓角
　　G：對相組合
　　H：填充
　　I：插入
　　J：對接
　　S：拉伸
　　T：多行文本輸入
　　W：定義塊并保存到硬盤中
　　L：直線
　　M：移動
　　X：炸開
　　V：設置當前坐標
　　U：恢復上一次操做
　　O：偏移
　　P：移動
　　Z：縮放
　　以下包括3ds max快捷鍵
　　顯示降級適配（開關） 【O】
　　適應透視圖格點 【Shift】+【Ctrl】+【A】
　　排列 【Alt】+【A】
　　角度捕捉（開關） 【A】
　　動畫模式 （開關） 【N】
　　改變到后視圖 【K】
　　背景鎖定（開關） 【Alt】+【Ctrl】+【B】
　　前一時間單位 【.】
　　下一時間單位 【，】
　　改變到上（Top）視圖 【T】
　　改變到底（Bottom）視圖 【B】
　　改變到相機（Camera）視圖 【C】
　　改變到前（Front）視圖 【F】
　　改變到等大的用戶（User）視圖 【U】
　　改變到右（Right）視圖 【R】
　　改變到透視（Perspective）圖 【P】
　　循環改變選擇方式 【Ctrl】+【F】
　　默認燈光（開關） 【Ctrl】+【L】
　　刪除物體 【DEL】
　　當前視圖暫時失效 【D】
　　是否顯示幾何體內框（開關） 【Ctrl】+【E】
　　顯示第一個工具條 【Alt】+【1】
　　專家模式
