AMD Radeon VEGA顯卡實物全球首曝:尾部一小塊電路板

2020-07-19 19:09:59
字體:
來源:轉載
供稿:網友

AMD已經多次展示了Ryzen處理器、VEGA顯卡的組合,其中前者已經露過真容,而后者卻異常保密,決不允許外界看到其真實面容。

不過,YouTube著名硬件評測頻道LinusTechTips的主編Linus十分幸運,成了全球第一個親自看見并撫摸Radeon VEGA顯卡的人!

而且,這一切都得到了AMD官方的允許,RGB首席架構師Raja Koduri也當著Vega顯卡的面接受了采訪。

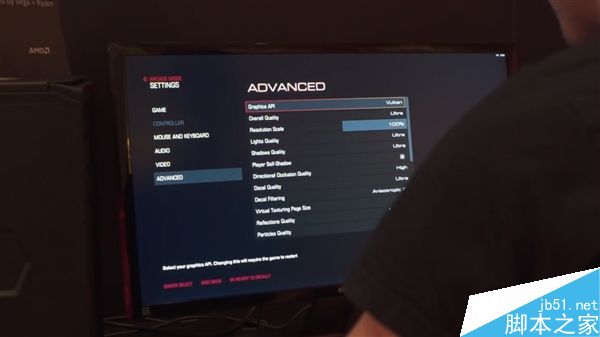

在視頻中,Linus首先展示了VEGA顯卡運行4K分辨率、Ultra最高畫質的《DOOM》,可以看到分辨率確實為3840×2160,開啟了TSSAA抗鋸齒、Vukan API,所有畫質選項都是最高的。

實際跑起來,幀率始終在60-70FPS之間,最高達到了72FPS

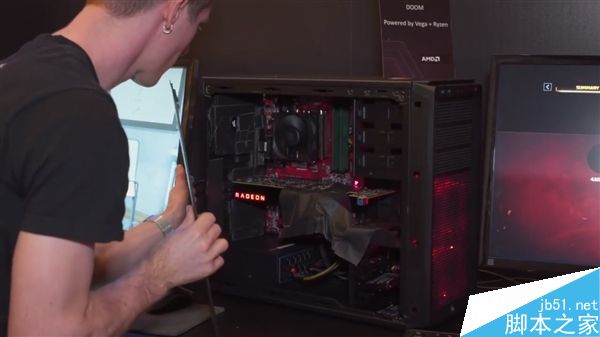

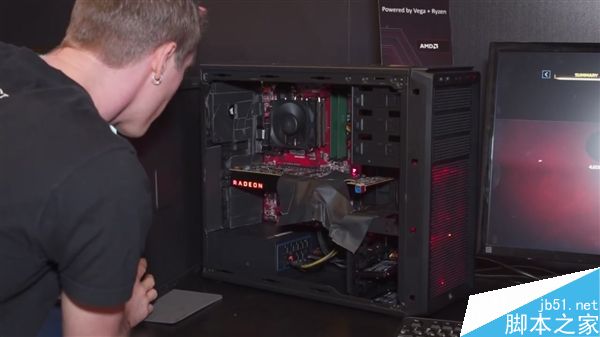

而在介紹了一番VEGA的架構并展示了一塊VEGA GPU芯片后,Linus直接打開了機箱側面板,VEGA顯卡就此第一次顯露在世人面前。

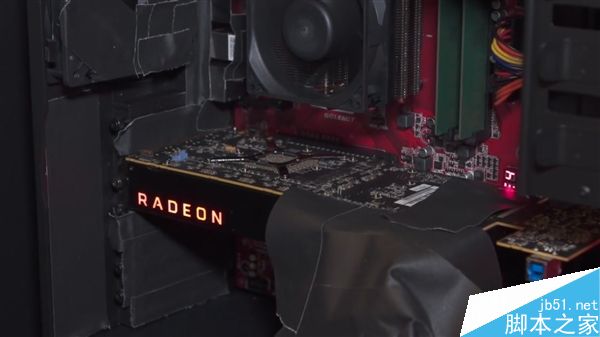

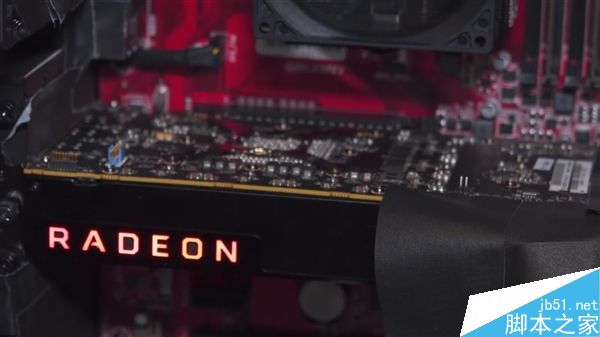

這顯然是一塊工程樣卡,很長很長,連接著各種數據排線,尾部還多了一小塊電路板,并有一個USB 3.0接口。

Raja Koduri解釋說工程師可以用這樣的設計,監視并調整顯卡數據、狀態,而他對VEGA十分自豪。

考慮到VEGA顯卡會使用HBM2顯存,可以想象就像Radeon Fury系列那樣,最終零售卡不會這么長。

Vega GPU核心

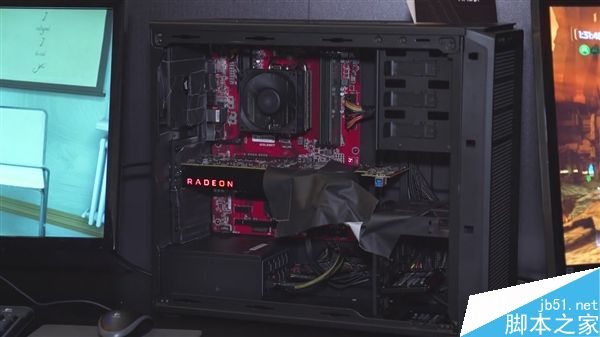

這就是VEGA顯卡!!!
