廣達TW3無CPU供電維修圖解

2020-07-19 19:03:23
字體：大 中 小
來源：轉載
供稿：網友
客戶拿機器來說是當內存，上電檢測電流0.6A―0.5A跳變，換內存無用。

拆機，由于為NVIDIA顯卡，懷疑是顯卡不良，量顯卡到北橋各耦合電容阻抗均OK，再次上電發現顯卡較燙，而CPU無溫度。 量VCORE，果然無 ！

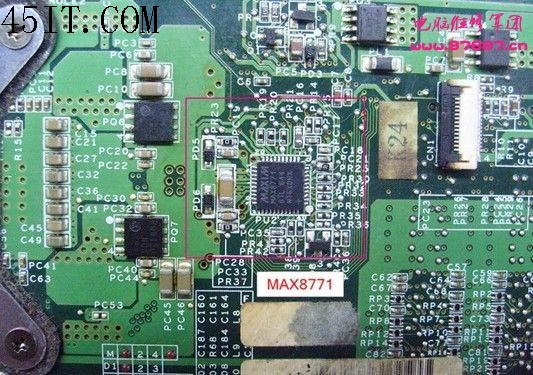

 此板是由MAX8771組成的VCORE供電電路


 此板MAX8771電壓輸出為0，懷疑MAX8771沒有正常工作，查其供電，第19PIN VCC 第25PIN VDD輸入電壓OK，查第38PIN SHDN 使能控制端 ，此板SHDN端由HWPG信號經PR42 0歐姆電阻得到，量其OK！//本文轉自www.survivalescaperooms.com武林網

此時，MAX8771供電OK，開啟信號OK，第11PIN REF腳 應有2V基準參考電壓，測量無，懷疑MAX8771本體不亮，更換后故障依舊。

此時查MAX8771 檢測及其輔助電路，自舉電路、電流檢測反饋電路均OK。

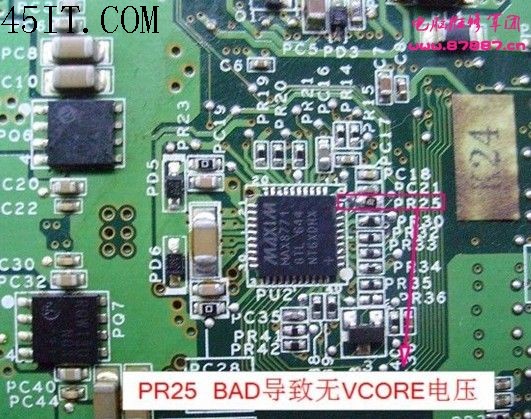

后量到第8PIN  TON腳為MAX8771開關頻率控制端，此電路由VIN經PR25 200K電阻輸入MAX8771第8PIN


 實測第8PIN 電壓為0V，于是斷電量PR25的電阻值，量為無窮大！PR25損壞導致VIN電壓輸入MAX8771 TON腳出現問題

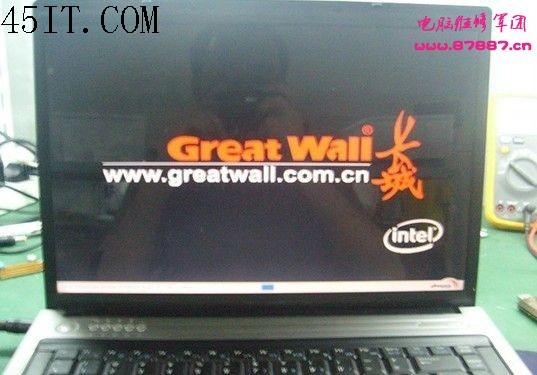

從料板找一表面文字為204的大電阻代替了200K的小電阻，測VCORE正常！點亮OK，此板修復。


 總結：此板由于MAX8771 TON 腳頻率設置端出問題，導致無VCORE，在維修時，我們不要漏查一些輔助電路，或檢測電路
