ATI 3850跑2B維修一例

2020-07-19 19:03:01
字體：大 中 小
來源：轉載
供稿：網友
今天正好接客戶一片ATI的3850不顯的顯卡，拿到售后經測試說GPU損壞，收費180于是轉接到我這，拿到卡后仔細看了一下外關，然后測試無短路，上機測各項供電核心1.3v顯存2V  .這幾項電壓正常輸出說明PWM工作是正常的，DCA1.8V也正常。由 于此卡到2B會報警然后正常跑碼，說明沒有找到BIOS信息，于是拆下風扇測BIOS引腳 1腳接的是上拉電阻 2  5  6是GPIO 分別測對地阻值發現2腳對地577，而5，6腳對地477明顯不正 常順著2腳走線進一個330排阻，打值不正常拆下排阻測對地阻一切正常，從料板上拆件換上對地阻值正常，上機測試OK。

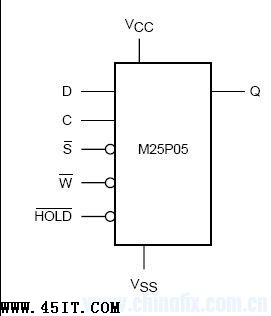

下面上圖說明RP60就是330排 阻，ROM芯片為25P05VP
RP60上拉排阻

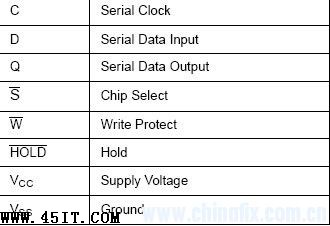

1腳芯片選擇CS 6腳時鐘-CLK 以及5腳數據輸入-SDI  2腳數據輸出-SDO
當sdi  sdo腳位上330 電阻損壞后。導致無法將尋址信息送到BIOS。。。。導致讀取BIOS失效。導致檢測不到顯卡。  U" `2 C- P7 w2 x% B
CS腳片選低有效  CLK上升沿下降沿讀取數據。1腳會有一個上拉的電阻測試的時候得拆下測比較準確
上圖繼續說明'
  25P05.jpg    4.jpg    5.jpg
